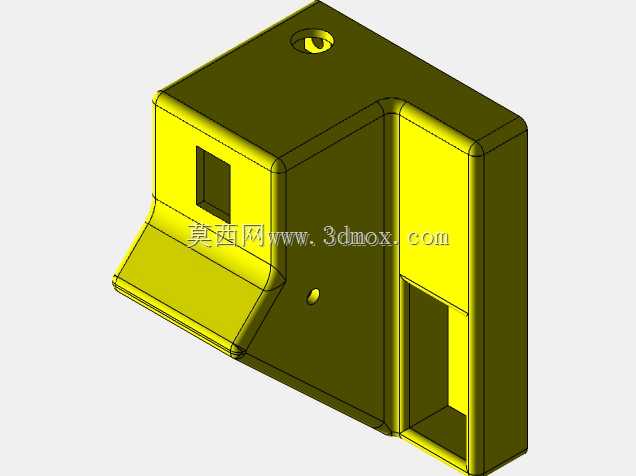

小型便携焊接设备防护外壳结构设计

　　这款焊接机外壳主要面向小型民用及工地便携焊接作业场景设计，作为焊接设备的核心防护承载结构，其首要作用是隔绝内部逆变电路、变压模块与外界的接触，避免作业现场的金属飞溅、粉尘、潮气侵入核心电气部件，同时为操作人员提供可靠的绝缘防护边界，降低误触带电部件的安全风险。从结构设计逻辑来看，外壳采用一体化弯折成型的主体思路，主体腔体预留了足够的内部安装空间，可容纳常规小型焊机的主控板、散热组件、接线端子排等核心部件，侧面开设的方形开口分别对应焊枪接口、电源输入接口、调节旋钮的安装位置，开口边缘做了圆角过渡处理，既避免安装时划伤线缆绝缘层，也能减少应力集中提升壳体抗形变能力。顶部预留的吊装孔位可搭配便携提手使用，满足现场转场时的手提搬运需求，

　　正面倾斜的斜面区域专门用于安装参数调节面板，倾斜角度经过人机工程校核，操作人员站立作业时无需过度弯腰或抬手即可清晰查看面板参数、完成电流电压调节操作，减少长时间作业的操作疲劳。壳体的安装边界充分考虑了内部组件的装配公差，侧壁预留的固定螺柱位置与常规小型焊机的内部安装孔位完全匹配，装配时无需额外打孔修改，可直接将内部组件通过螺丝固定在壳体预设的安装柱上，大幅提升装配效率。壳体边角全部做了圆弧倒角处理，一方面是避免尖锐边角在搬运、作业过程中划伤操作人员，另一方面圆弧结构相比直角结构具备更好的抗冲击性能，在工地现场发生轻微磕碰时不易出现凹陷变形，能更好地保护内部元器件。侧面预留的散热格栅区域可搭配内部散热风扇形成贯通式散热风道，

　　保证焊机长时间大电流作业时内部热量能及时排出，避免过热触发保护停机。整体壳体的壁厚设计兼顾了结构强度与整机重量控制，不会因壳体过厚导致整机重量过大影响便携性，也不会因壁厚不足导致防护强度不够，适配160A到250A电流区间的小型便携焊接设备使用，可覆盖日常五金加工、家装维修、工地临时焊接等多数常规焊接作业场景的设备防护需求。
