30系列铝型材直角三维角接立方体连接件

　　该角立方体主要用于30系列工业铝型材框架的三维交汇节点，在自动化工作站、检测台架、防护围栏、物料周转架及小型设备外框中承担三个正交方向型材的定位与锁紧。现场搭建时，三根型材往往沿X、Y、Z轴在同一角点汇合，普通二维角码只能覆盖相邻两面，容易在第三方向留下悬臂间隙；该结构把三个方向的承力面集中到一个立方体节点内，使框架角部不再依赖多件角码叠装，装配顺序更清晰，后期调整也更方便。

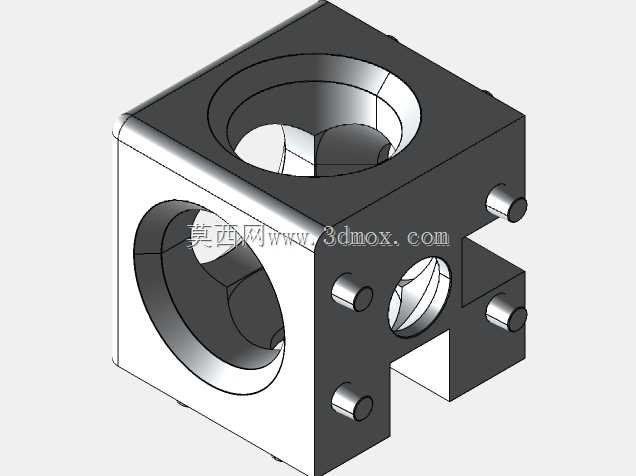

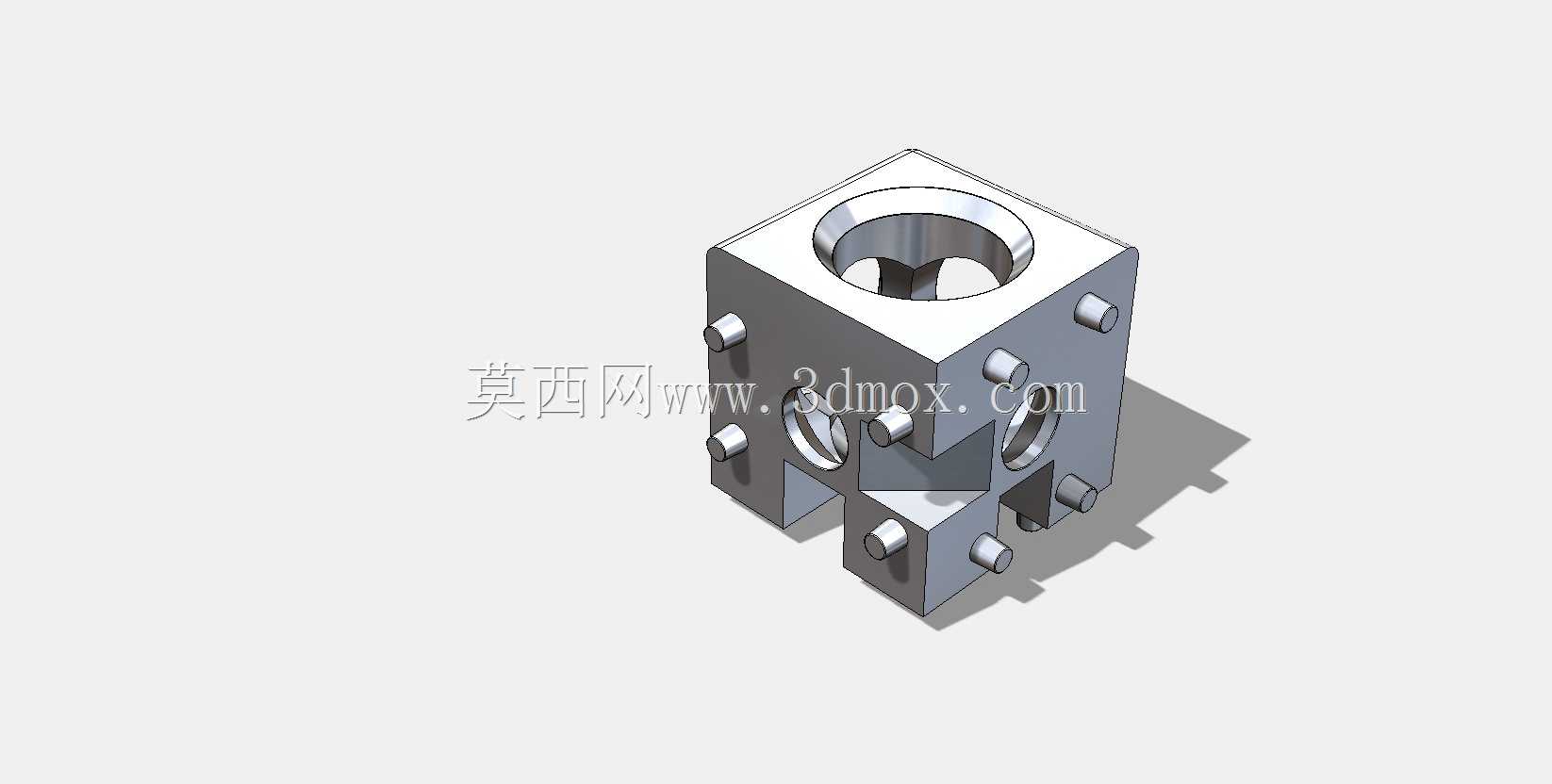

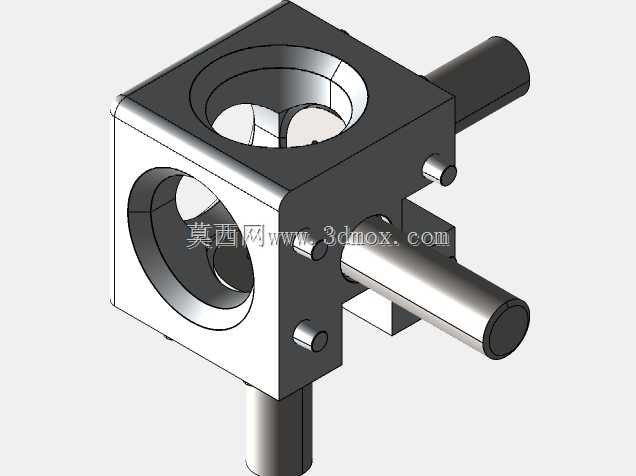

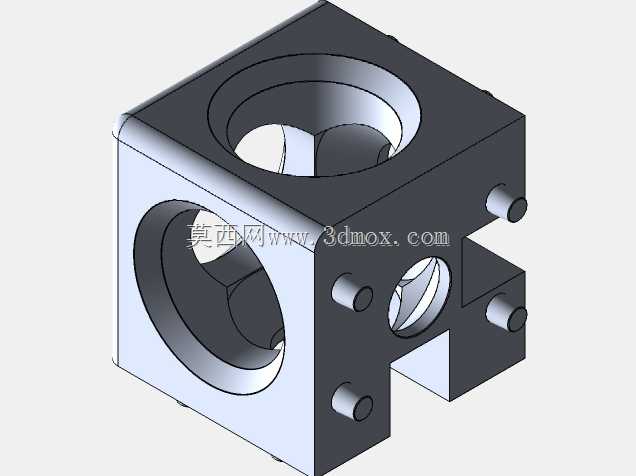

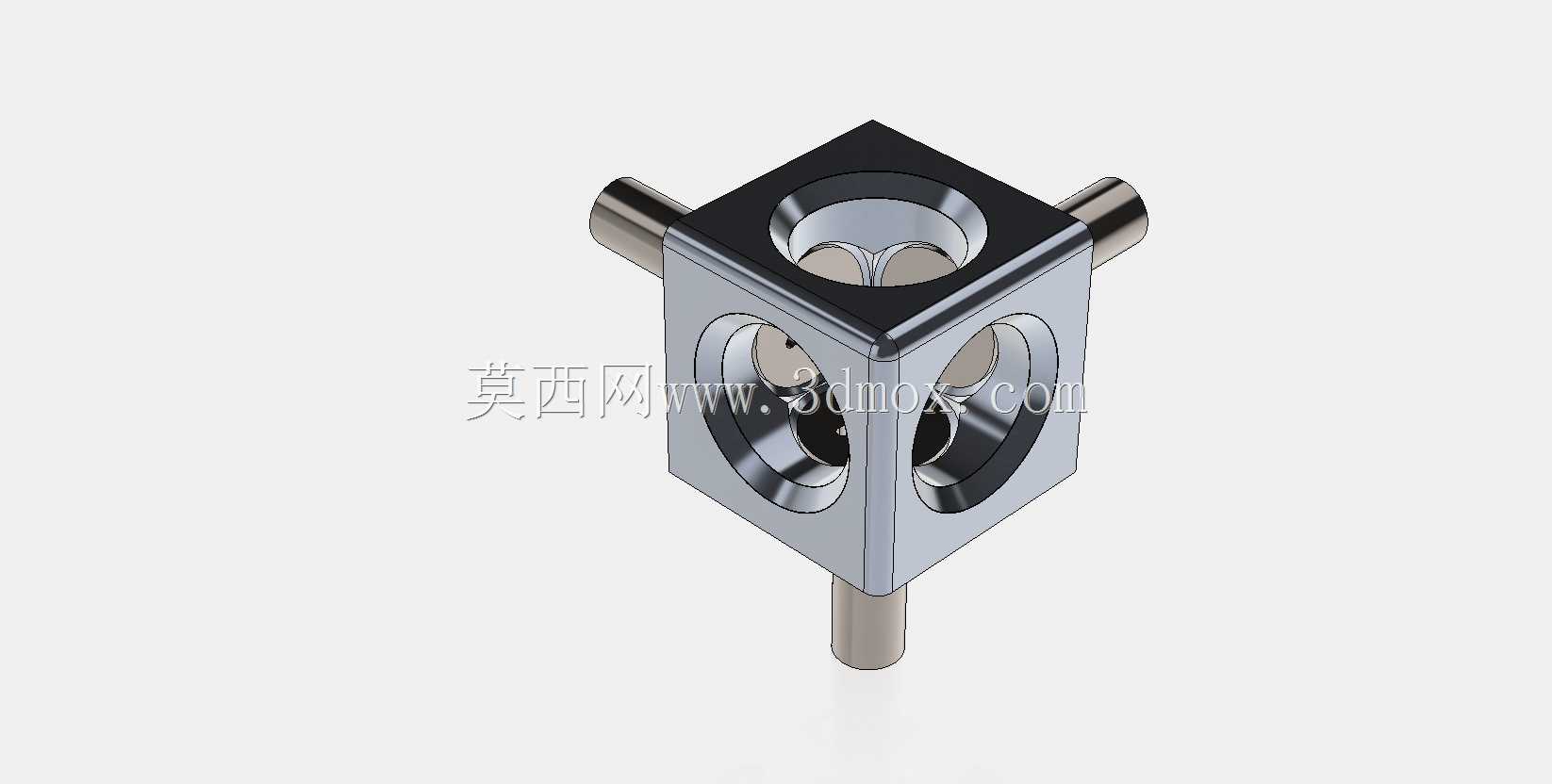

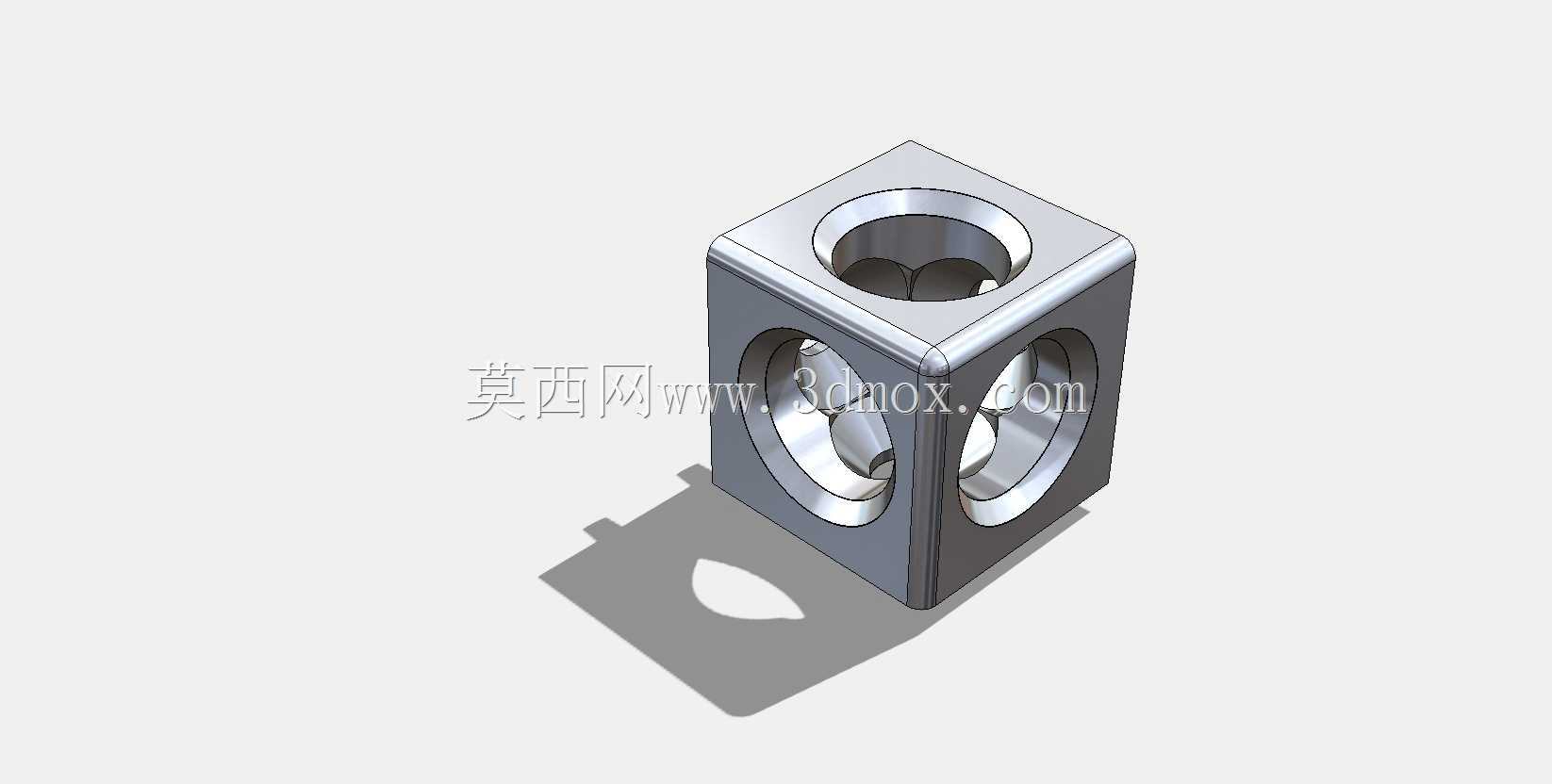

　　从结构思路看，本体采用近似立方体的块状外形，三个主方向设置与型材端面或槽腔对应的贯通圆孔，孔口保留沉台和避让空间，便于紧固件沿轴线穿入并压紧。侧面的开槽与侧向小孔用于锁紧件、弹片或螺栓进入，安装时可先将节点套在型材端部，再从侧面完成固定，避免在型材外侧外露大块突出件。外露的小圆柱定位特征与型材槽口、扣件位置相呼应，能够限制节点绕型材轴线转动，减少框架受侧向载荷后出现的角部扭转。

　　外形边界按30规格型材的截面包络控制，节点宽度、高度和深度与型材外廓保持一致，安装后外表面基本平齐，不会侵占设备门板、护板或封板的安装空间。三个方向的孔位中心距、端面贴合面和侧槽位置均围绕型材中心线布置，保证三根型材交汇时轴线正交；孔壁周围保留足够壁厚，以承受拧紧力矩和框架反复加载，而开槽区域则通过实体侧壁和圆角过渡维持刚度，避免锁紧时局部张开。

　　在实际用途上，这类连接件适合需要快速拼装且要求角部刚性的工位：例如视觉检测设备的底层机架、机器人实训台、轻型输送线支架、电气安装板立柱以及实验室工作台。三维交汇点采用一体节点后，立柱、横梁和纵深拉杆可以在同一位置形成封闭力路，设备搬运或受到振动时，角部错位和螺栓松动的概率明显降低。设计建模时需要重点核对型材端面插入深度、紧固件操作空间、相邻型材是否干涉以及外封板能否贴平；对于承受较大弯矩的高位角点，还可配合端面攻丝或加强扣件使用，使节点既保留铝型材框架拆装灵活的优势，又获得接近焊接机架的角部稳定性。
