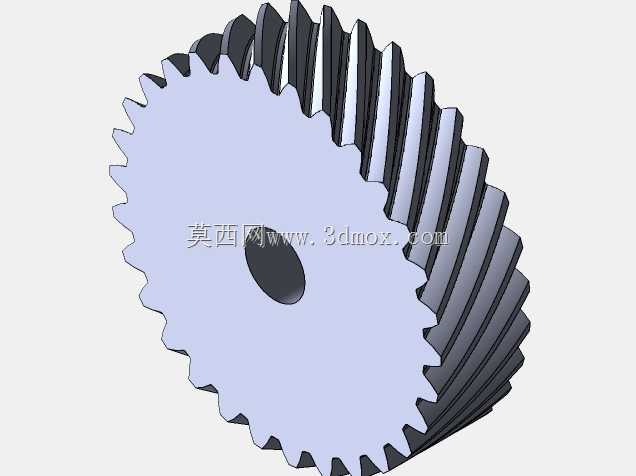

2.5模数30齿螺旋斜齿轮传动件

这款斜齿圆柱齿轮在重载传动场景中应用十分广泛，常见于冶金输送辊道、矿山给料设备、中型起重机构的回转传动链路中，相比同参数直齿轮，其啮合过程是渐进式的，轮齿从端部开始接触逐步延展至全齿宽，传动过程冲击小、噪音低，单齿承载能力更强，适合中低速大扭矩的动力传递工况。设计时首先确定了法向模数为2.5，齿数30的基础参数，螺旋角选取适配常规闭式传动的常用角度，保证重合度处于合理区间，既避免轴向力过大给轴承选型带来额外负担，又能充分发挥斜齿轮传动平稳的优势。齿坯部分采用辐板式结构，中心设置通孔用于与传动轴配合，孔的公差选取过渡配合区间，保证装配后同轴度符合传动要求，避免运转过程出现偏载导致齿面异常磨损。轮齿部分采用渐开线齿形，齿向修形量根据常见安装误差范围做了微量补偿，抵消轴系受载变形带来的齿向载荷分布不均问题，齿顶倒角处理避免装配过程中轮齿边缘磕碰产生毛刺，影响初期啮合精度。从安装边界来看，该齿轮的齿顶圆、齿宽尺寸适配常规的二级减速箱安装空间，轴向定位可通过轴肩配合套筒实现，不需要额外设计复杂的定位结构，适配的轴承选型可根据计算所得的径向力与轴向力匹配常规深沟球轴承或角接触轴承，降低配套件的采购成本。实际使用中，这类斜齿轮常与同模数配对齿轮组成传动副，可根据传动比需求调整配对齿轮齿数，在输送设备的减速单元中，这类齿轮能够稳定传递动力，即使在短时过载工况下，渐进啮合的特性也能避免轮齿突然受载发生断齿故障。建模过程中通过螺旋线扫描生成齿坯基础轮廓，再通过渐开线方程生成精确齿形，保证齿面曲率与理论设计值一致，装配仿真时可验证啮合侧隙处于合理范围，避免侧隙过小出现运转卡滞，或是侧隙过大导致回程超差，影响传动精度。齿面粗糙度要求控制在合理区间，对于闭式传动场景，可采用油浴润滑方式，轮齿啮合过程中带油充分，能有效降低齿面磨损，延长零件使用寿命。
