带外螺纹段圆柱连接套筒结构设计

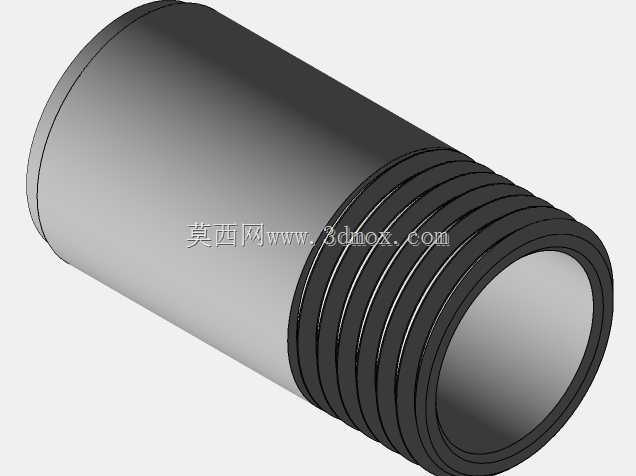

　　这款带外螺纹段的圆柱套筒类零件，主要应用在中小通径流体管路、气动回路以及轻型机械构件的刚性连接场景中，日常在车间气动工具供气管路排布、小型液压站辅助油路对接、民用给排水支管接驳的作业现场都能见到这类结构的身影。零件主体采用等径空心圆柱结构，内壁全程保持光滑圆柱面，没有额外的变径、凸台或者导流结构，能够最大限度降低介质在内部流通时的沿程阻力，不管是输送压缩空气、低压清水还是粘度不高的液压油，都能保证流道通畅，不会出现局部涡流造成的压力损失。零件一端的外壁加工有连续多道标准外螺纹，螺纹段的长度经过匹配常规内螺纹接头的拧入深度设计，既不会因为螺纹过短导致啮合牙数不足、连接后抗拉脱能力不够，也不会因为螺纹过长造成加工成本浪费，

　　同时螺纹收尾处做了平缓的退刀过渡，避免应力集中在螺纹末端，在长期受振动、交变压力的工况下减少断裂风险。零件另一端为光滑圆柱外壁，可根据实际安装需求选择插入式配合、焊接固定或者加装卡套锁紧的连接方式，适配不同场景的安装约束。设计过程中优先保证了内外圆柱面的同轴度公差，螺纹段的中径尺寸严格遵循普通螺纹公差标准，和通用同规格内螺纹零件具备完全互换性，不需要额外修配就能直接装配。整体壁厚经过强度校核，在承受1.6MPa额定工作压力时，管壁的环向拉应力处于材料许用应力区间内，同时预留了足够的腐蚀余量，适配普通碳钢、304不锈钢、黄铜等多种常用金属材料的加工工艺，不管是采用棒料车削加工还是无缝钢管二次车制都能成型，不需要定制特殊工装。

　　安装时需要注意螺纹段拧入前缠绕密封生料带或者加装组合密封垫圈，光滑端如果采用插接配合要保证配合面的粗糙度满足密封要求，整个零件没有易损结构，只要安装时扭矩符合规范，长期使用不需要频繁维护更换，能够在-20℃到120℃的常规工作环境下稳定保持连接强度与密封性能。
