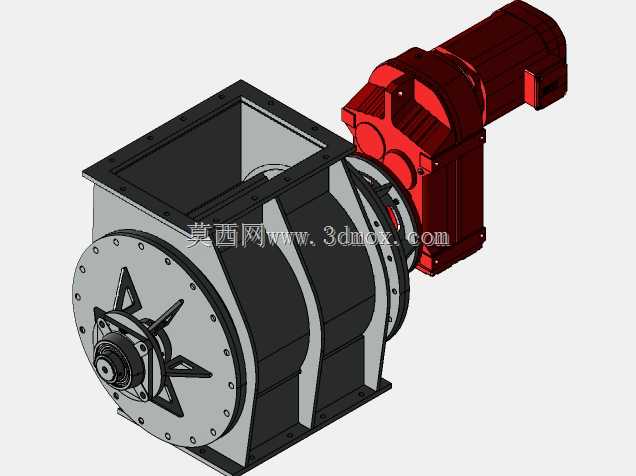

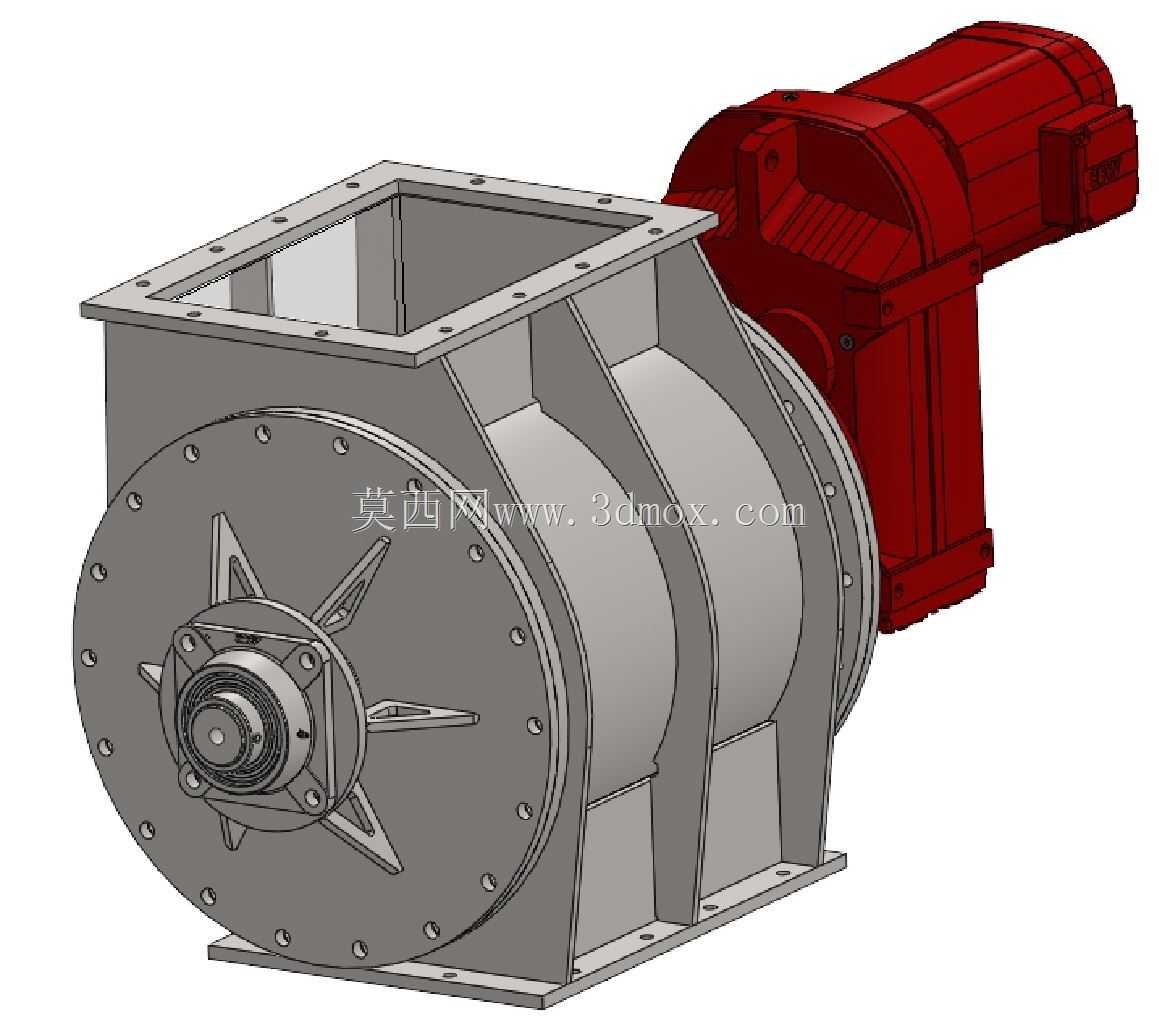

直径680mm气锁式旋转给料设备结构

　　在粉体加工、粮食储运、除尘系统、化工物料输送的工况现场，这类直径680mm的旋转给料设备是衔接上下工序的核心部件，很多一线做系统设计的工程师都清楚，它最核心的作用除了定量均匀给料，就是承担气锁功能——在上下腔体存在压差的输送系统里，避免气流串扰，保证计量精度与系统风压稳定，比如脉冲除尘的灰斗卸料、正压稀相输送的进料端、负压吸料系统的卸料端，都能见到这类结构的身影。

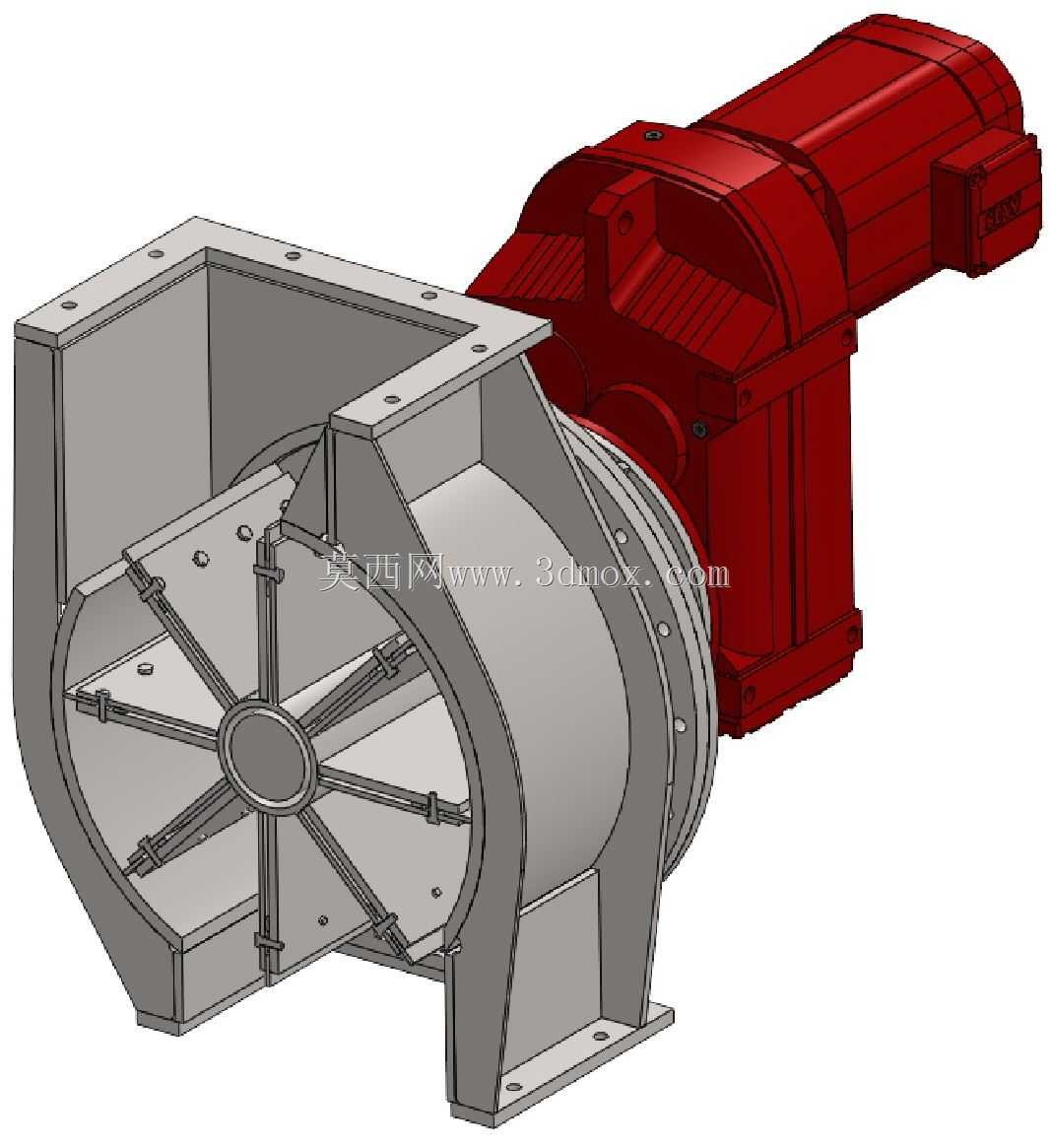

　　从结构设计逻辑来看，这款设备的壳体采用上下方口法兰连接结构，进出口的法兰边界尺寸完全适配常规680mm通径的输送管道或料斗接口，安装时只需匹配对应法兰的螺栓孔位即可完成对接，壳体的支脚结构预留了地脚安装孔，可直接固定在设备机架或平台钢梁上，安装边界清晰，不需要额外做复杂的转接结构。内部的叶轮采用多叶片放射式结构，叶片边缘与壳体内壁的间隙控制在极小范围，保证转动过程中始终能形成有效的密封隔气层，同时叶片的排布角度经过优化，转动时不会出现物料卡滞，针对流动性一般的粉体物料，也能实现均匀连续的卸料，不会出现忽快忽慢的断料或冲料问题。

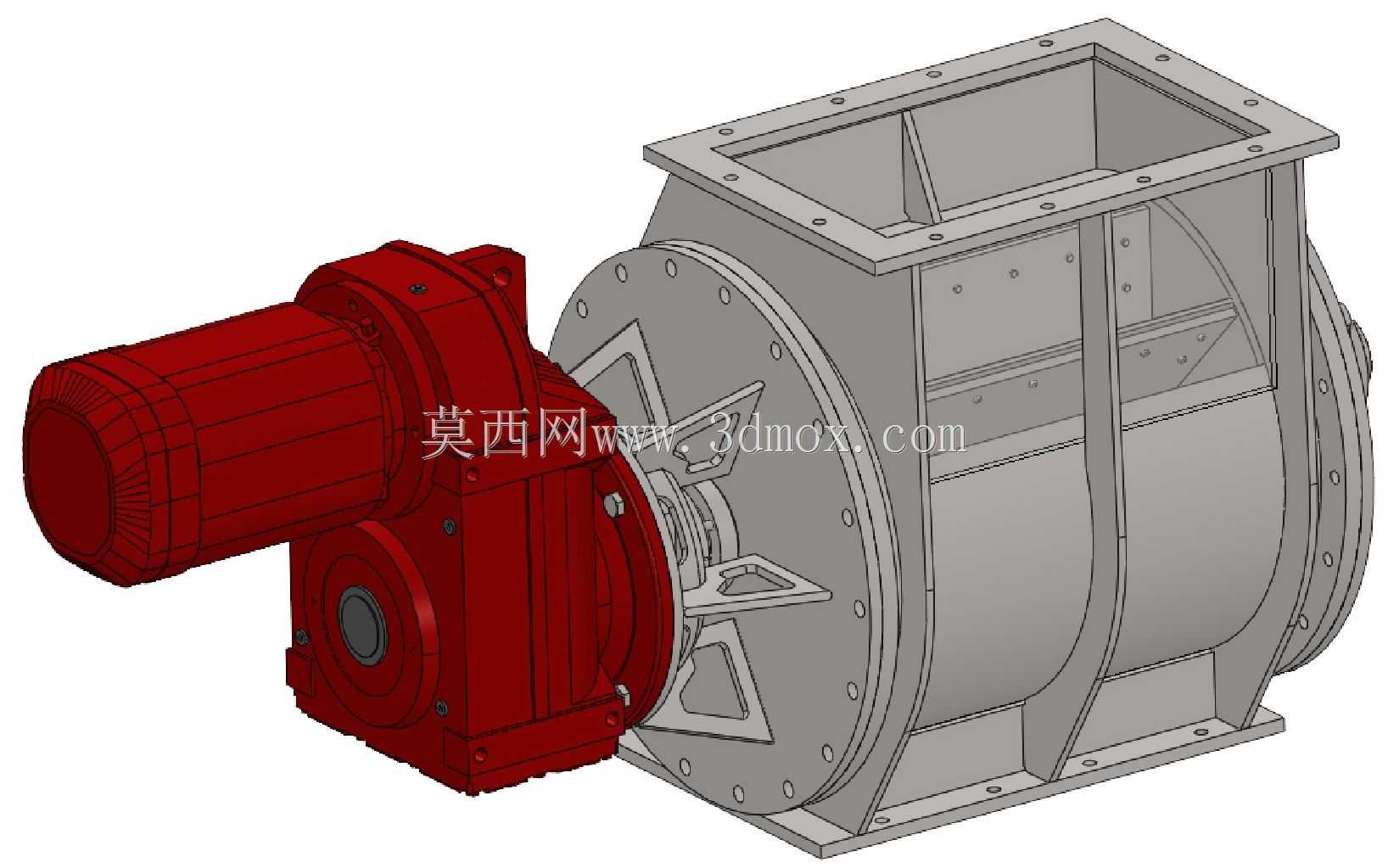

　　驱动端配套的减速结构直接与叶轮主轴直连，省去了额外的链轮、皮带传动环节，既压缩了设备整体的轴向安装尺寸，也减少了传动环节的故障点，日常维护时只需定期检查减速单元的润滑状态、叶轮与壳体的磨损间隙即可。做三维建模的时候，这类结构需要重点校核叶轮的转动干涉量、壳体的承压强度、法兰连接的密封面平面度，还要考虑实际工况中物料的磨琢性对叶片边缘的磨损余量，很多新手建模时容易忽略叶轮与端盖的轴向间隙，实际装配后就会出现转动卡涩或者间隙过大漏风的问题。

　　在设备选型匹配时，680mm的通径对应的处理量适配中等规模的输送系统，既不会因为通径过小导致产能不足，也不会因为规格过大造成能耗浪费，针对不同的物料特性，还可以在这个基础结构上调整叶片的数量、壳体的材质，比如处理磨琢性强的物料时可以在叶片边缘加装耐磨衬板，处理粘性物料时可以对壳体内壁做抛光处理，避免物料粘壁积料。
