烘干机回转窑用安全上坡推力辊结构

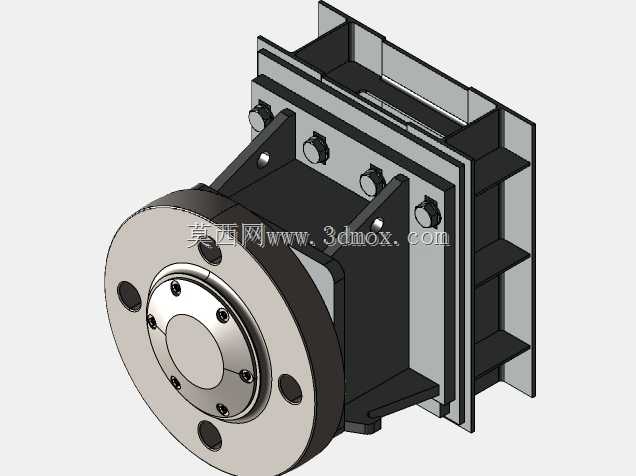

　　在建材、冶金、化工领域的回转类热工设备中，筒体的轴向窜动控制一直是设备运维的核心痛点，尤其是带倾斜安装角度的烘干机、回转窑设备，筒体在自重、物料冲击、热胀冷缩多重作用下，会持续产生向下的滑移趋势，常规的挡轮结构仅能提供硬性限位，无法在滑移过程中提供持续的柔性推力，长期运行容易出现轮带磨损、托轮轴瓦发热、筒体密封失效等问题。这款安全上坡推力辊正是针对这类倾斜安装回转设备的轴向受力需求设计，核心作用是在设备运行过程中持续为筒体提供向上的轴向推力，抵消筒体下滑分力，将筒体的轴向窜动量控制在合理的设计区间内，避免轮带与托轮的单侧异常磨损，保障两端密封结构的贴合度，减少窑头窑尾的漏风、漏料问题。从结构设计来看，该推力辊采用法兰式安装基座，

　　基座背面设置多道加强筋板，筋板的排布方向与辊体受力方向完全匹配，能够将辊面承受的轴向推力均匀分散到安装基础上，避免局部应力集中导致的基座变形。辊体部分采用分体式装配结构，外圈为高耐磨合金辊面，与轮带侧面接触的工作面做了圆弧过渡处理，能够适应筒体运行过程中的小幅径向跳动，不会出现硬接触卡滞；内部配置双列圆锥滚子轴承组，可同时承受轴向推力与少量径向偏载，轴承端盖采用迷宫式密封结构，能够阻挡现场的粉尘、高温颗粒进入轴承腔，适配热工设备周边多尘、高温的作业环境。安装边界方面，该推力辊的安装法兰预留了4个对称分布的螺栓通孔，可直接固定在回转窑、烘干机的基础支座上，安装时需保证辊面与轮带侧面的平行度误差控制在0.2mm/m以内，

　　初始接触压力根据筒体倾斜角度、总重量计算匹配，既不能压力过大导致辊面异常磨损，也不能压力不足无法抵消下滑力。不同于普通固定挡轮的硬限位设计，该推力辊在运行过程中会随筒体转动同步滚动，将滑动摩擦转化为滚动摩擦，大幅降低接触部位的磨损速率，同时辊体的安装位置预留了20mm的轴向调整余量，可在辊面磨损后通过调整垫片补偿磨损量，延长部件的整体使用寿命。在实际选型应用中，该推力辊可适配不同直径的回转烘干机、回转窑设备，根据筒体的总重量、倾斜角度、运行转速匹配对应规格的辊体直径与轴承承载能力，安装位置通常布置在轮带的下行侧，与托轮组配合形成完整的筒体支撑约束体系，能够有效降低设备的运维频次，减少因筒体窜动导致的非计划停机。
