适配热膨胀工况的回转窑固定轮结构

　　在水泥熟料煅烧、有色金属焙烧、耐火材料烧结等连续生产场景中，回转窑作为长周期重载热工核心设备，其支撑轮带结构的可靠性直接决定整条产线的连续运行时长。常规松套式轮带在窑体径向热胀量增大的工况下，易出现轮带与垫板间的间隙失控，长期运行后会产生垫板磨损、轮带滑移量超标，甚至引发窑体轴线偏移、托轮受力偏载等连锁故障，而传统刚性固定轮带又无法吸收窑壳升温后的径向变形量，容易在焊缝位置产生热应力集中开裂。

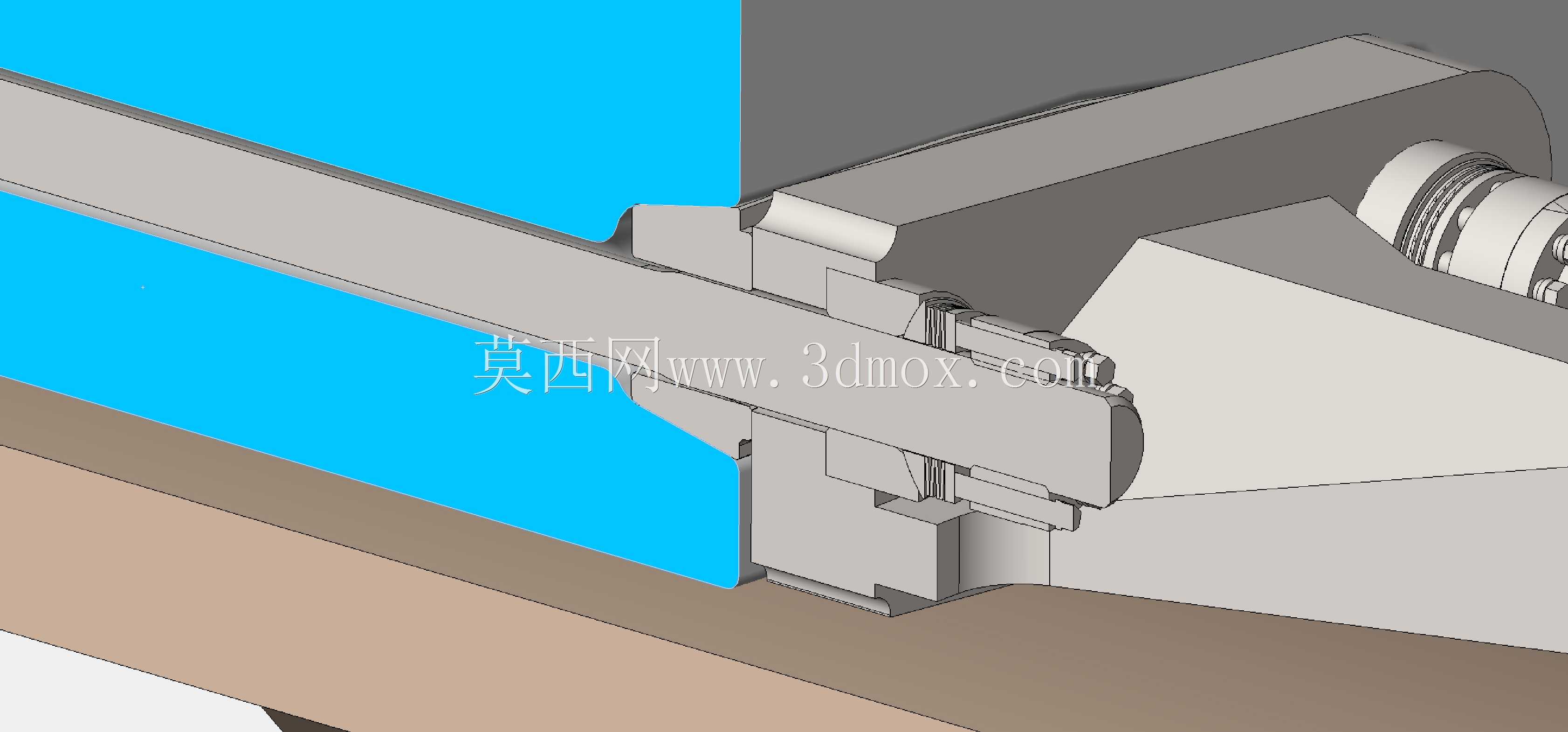

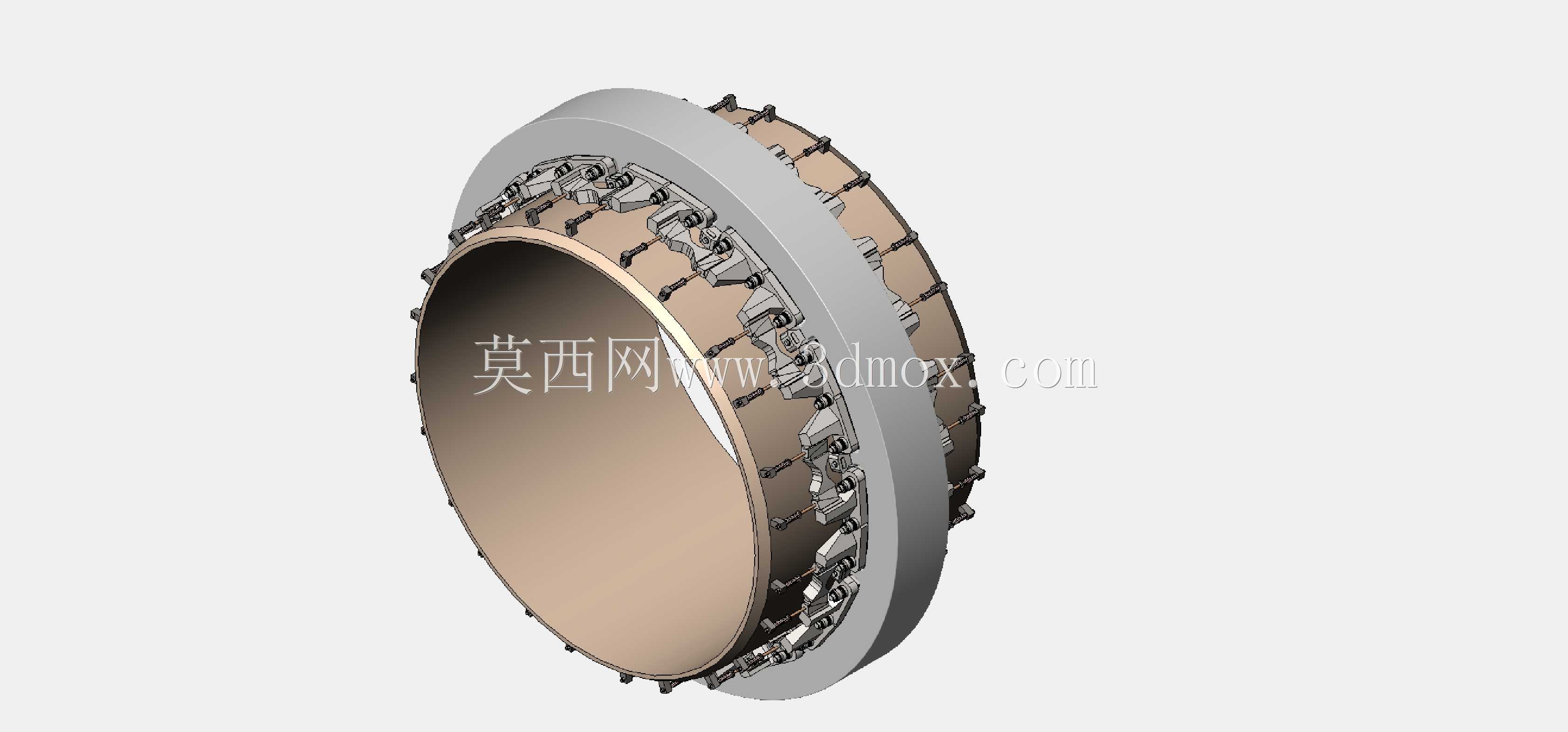

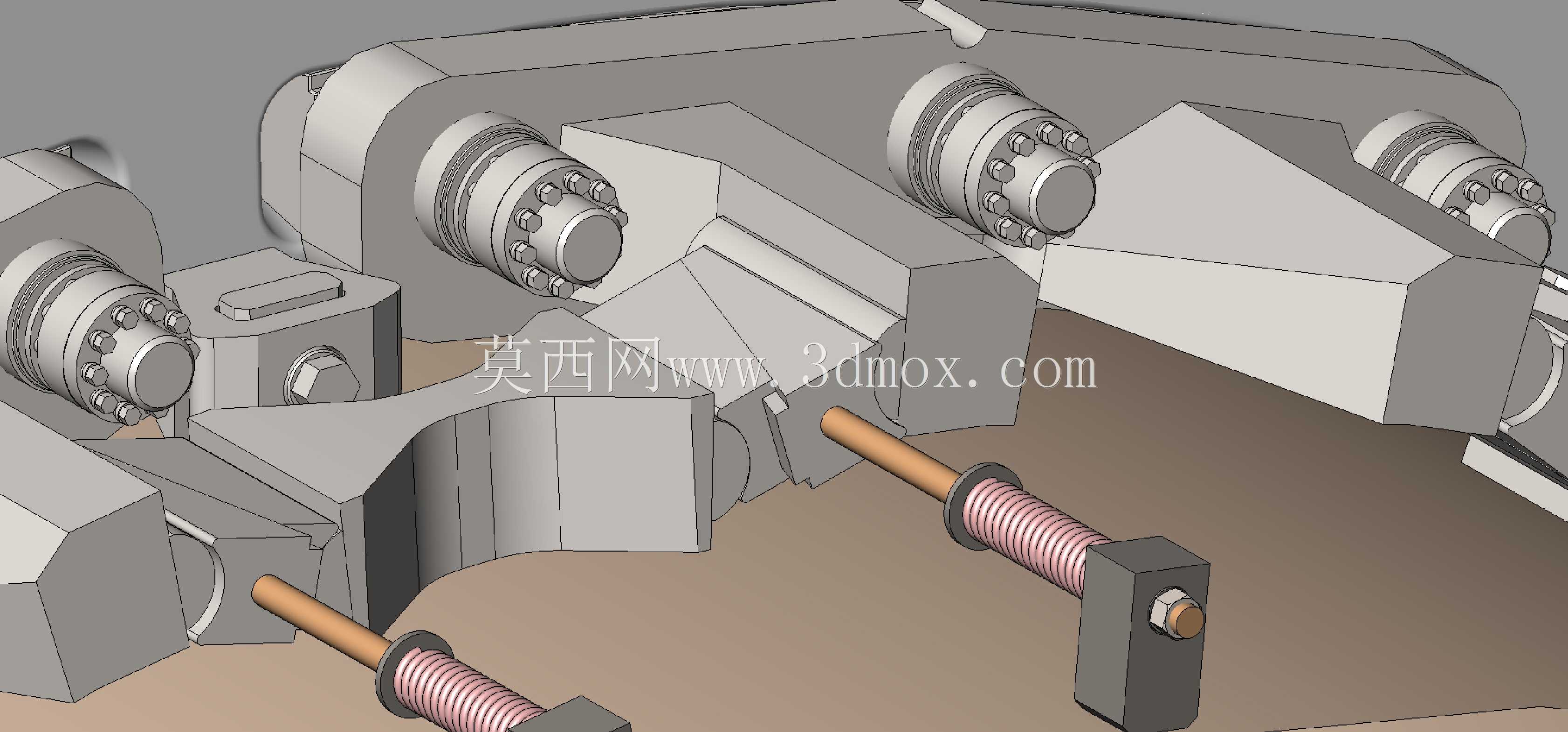

　　本次设计的回转窑固定轮结构，核心围绕热态工况下的变形适配需求展开，在轮带与窑壳的连接结构上预留了可控的径向滑移余量，既保留了固定轮带与窑体同步转动、无相对周向滑移的特性，又能在窑壳受热产生径向膨胀时，通过连接副的微量位移释放热应力，从结构根源上消除了工作状态下轮带与窑体连接位置的蠕变问题，避免了长期运行后连接紧固件的剪切断裂风险。

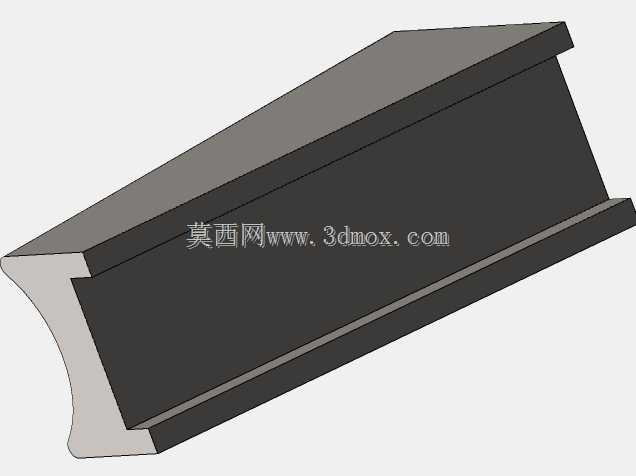

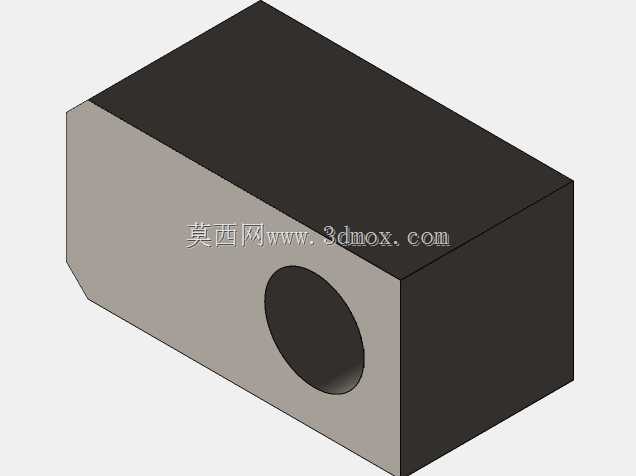

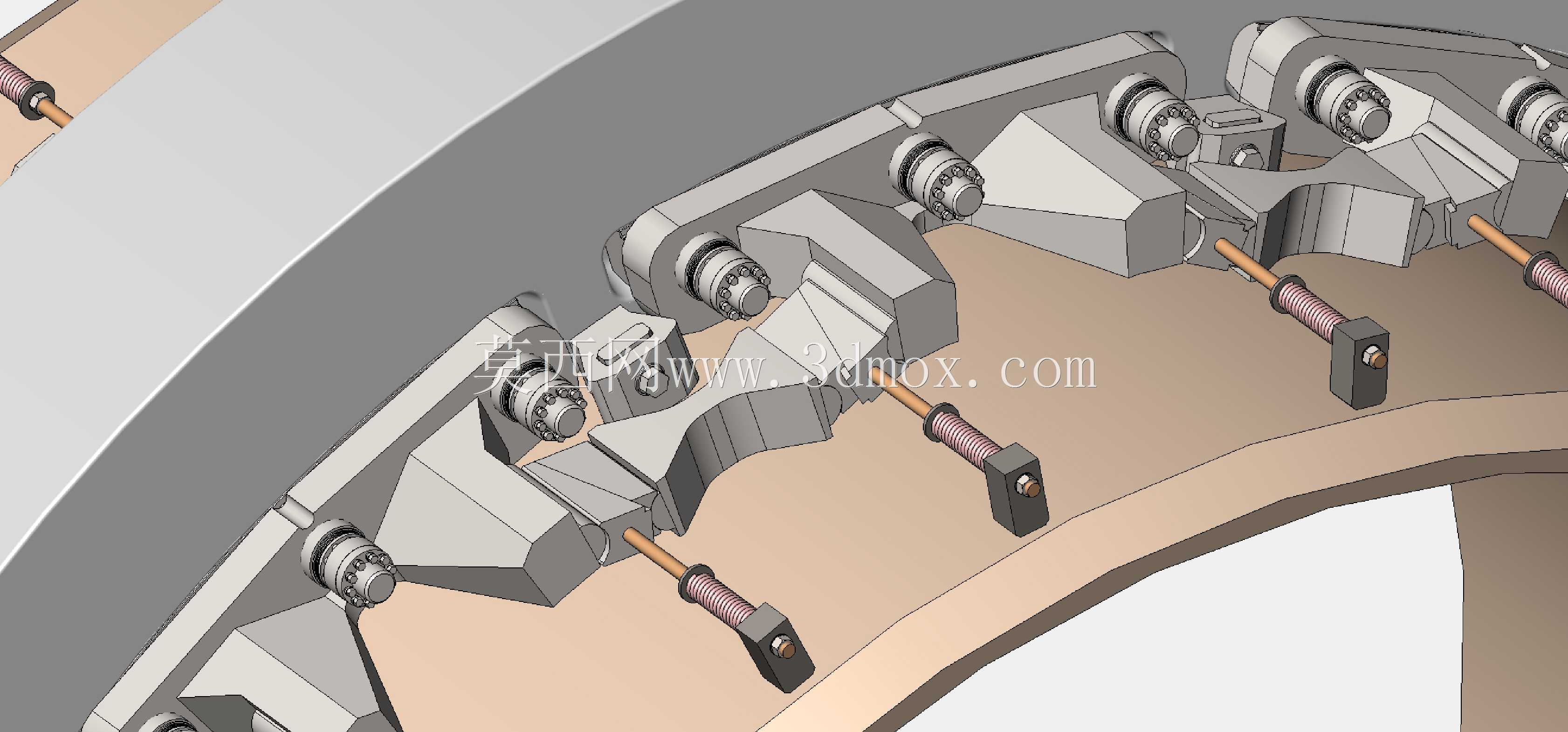

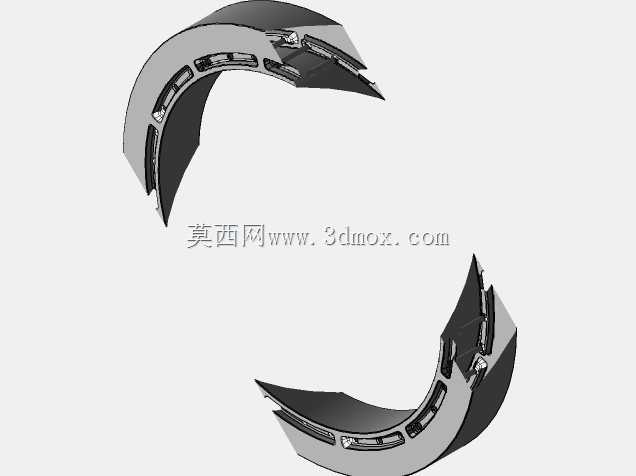

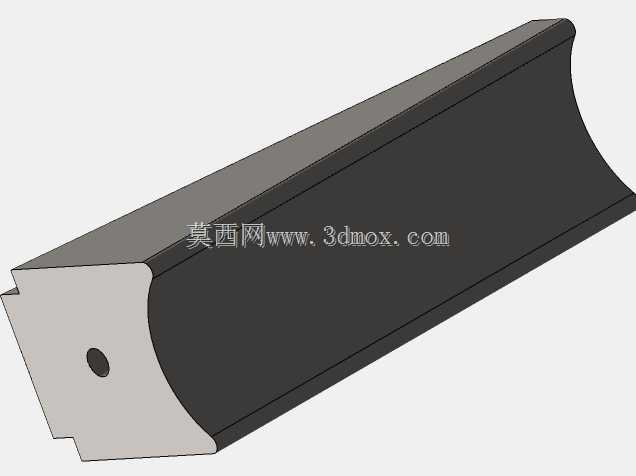

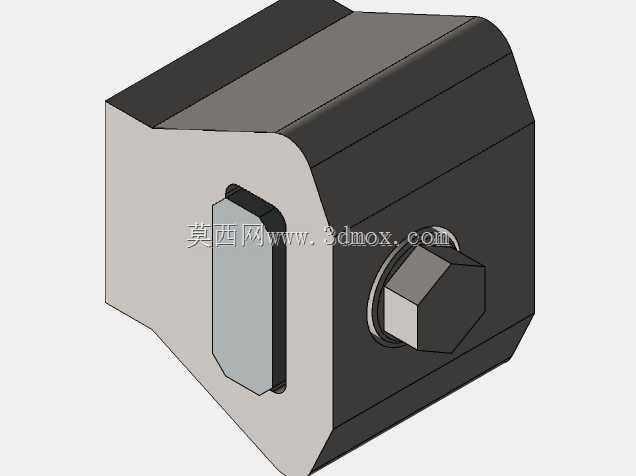

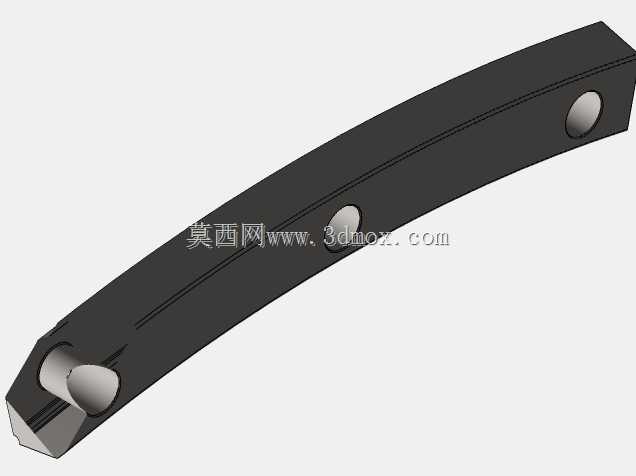

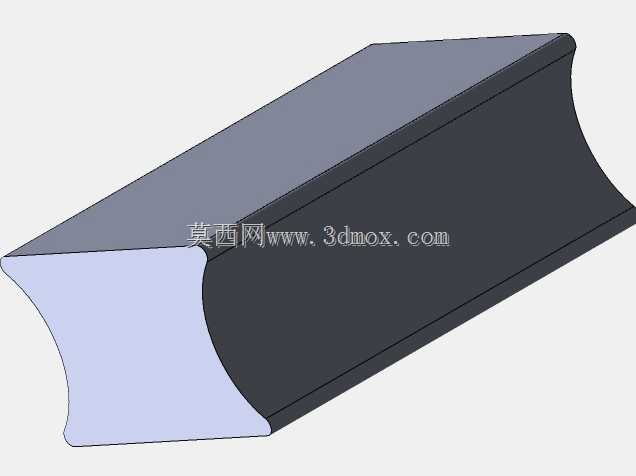

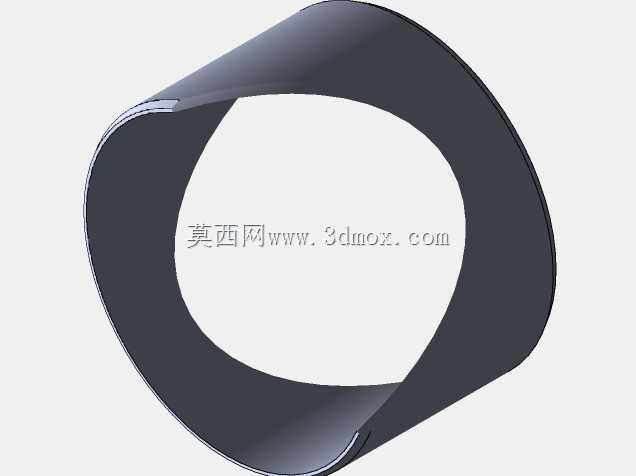

　　从安装边界来看，该轮带结构的配合面采用了分段式垫板设计，垫板与窑壳的焊接位置避开了窑体的环向焊缝热影响区，单段垫板的长度控制在合理区间，可适配不同直径规格的回转窑筒体安装需求，安装时无需对原有窑体的托轮支撑跨距做大幅调整，可直接匹配现有同吨位回转窑的支撑基础尺寸，降低现场改造的施工量。轮带的接触面采用了等厚度圆弧面设计，与托轮的接触应力分布均匀，运行过程中不会出现局部应力峰值过高导致的接触疲劳剥落，轮带的轴向定位采用了双侧挡块结构，挡块与轮带端面预留了合理的热胀间隙，可适应窑体轴向窜动的工况需求，不会出现轮带轴向卡死的问题。

　　在实际运行场景中，该结构可适配窑体表面温度从常温到300摄氏度以上的连续变温工况，连接副的滑移面采用了自润滑耐磨设计，无需定期加注润滑脂即可长期保持稳定的滑移性能，避免了常规松套轮带需要定期检查间隙、调整垫板的维护工作量，尤其适合在高海拔、大温差环境下运行的回转窑设备，能够有效降低设备运维频次，减少非计划停机带来的产能损失。建模过程中对轮带的受力变形做了全工况仿真验证，在满载荷、最高工作温度的边界条件下，轮带的径向变形量控制在允许范围内，连接位置的应力水平远低于材料的许用应力值，结构安全系数满足重载热工设备的长期运行要求。
