多缸内燃机活塞式曲轴传动构件

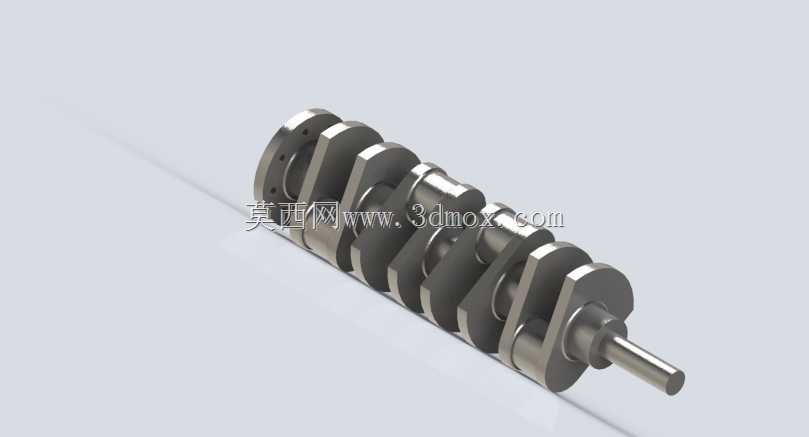

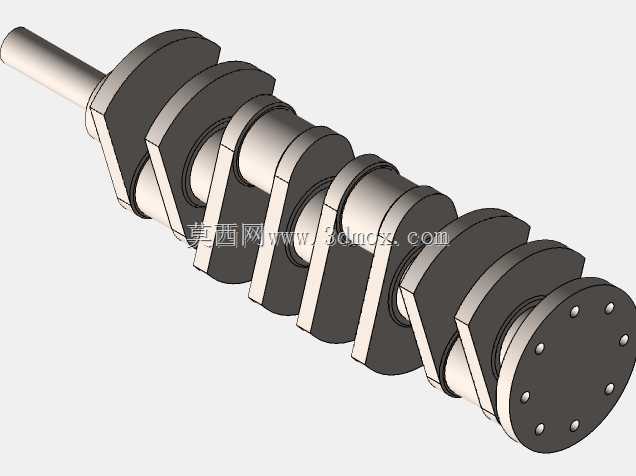

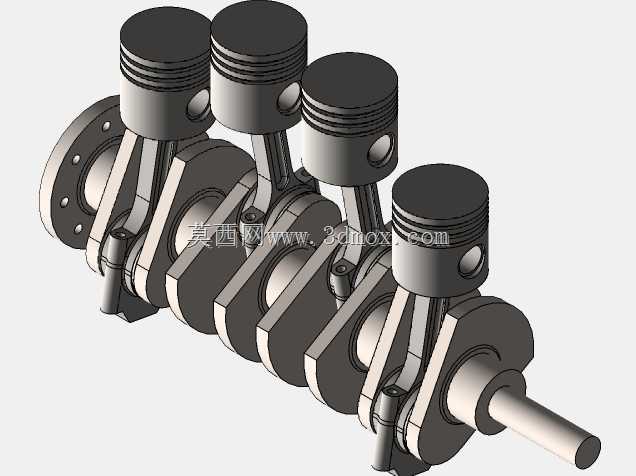

　　曲轴是往复式动力机械中将活塞直线运动转化为旋转输出的核心承载件，常见于四缸汽油机、柴油机以及小型压缩机组的动力端。该模型呈现的是直列多缸布局下的整体式曲轴结构，沿轴向依次布置主轴颈、曲柄销、曲柄臂与平衡配重，前端伸出轴段用于连接正时齿轮、皮带轮或启动联接件，后端则对应飞轮安装法兰，形成完整的扭矩输出路径。

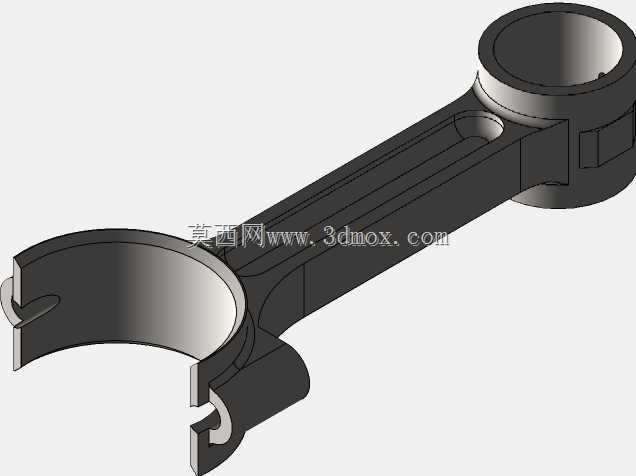

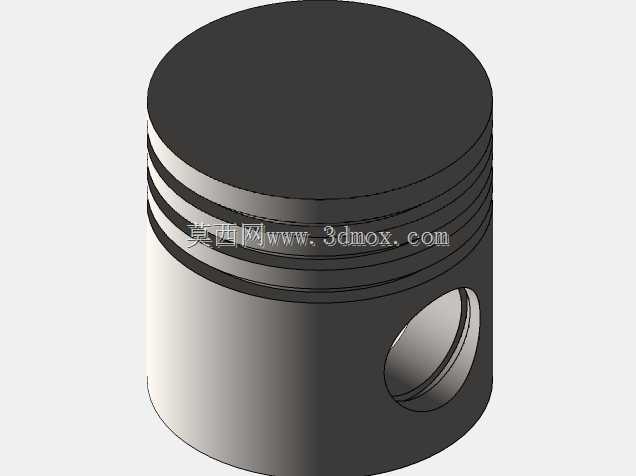

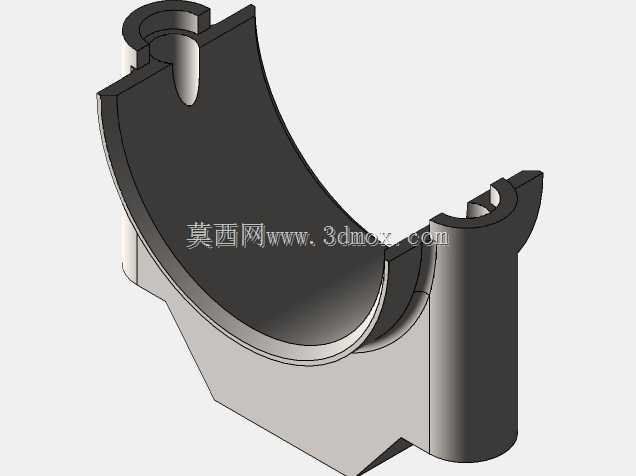

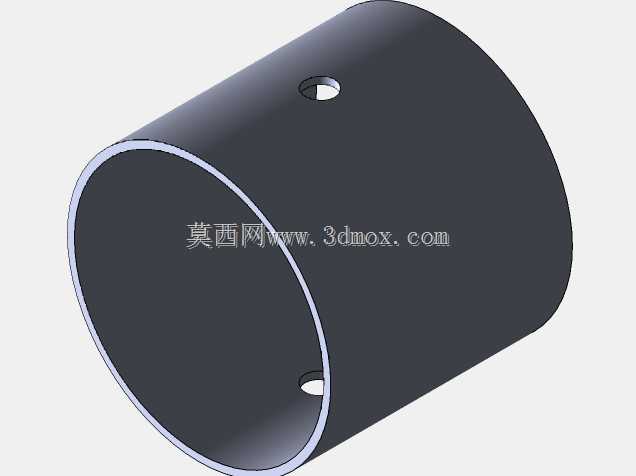

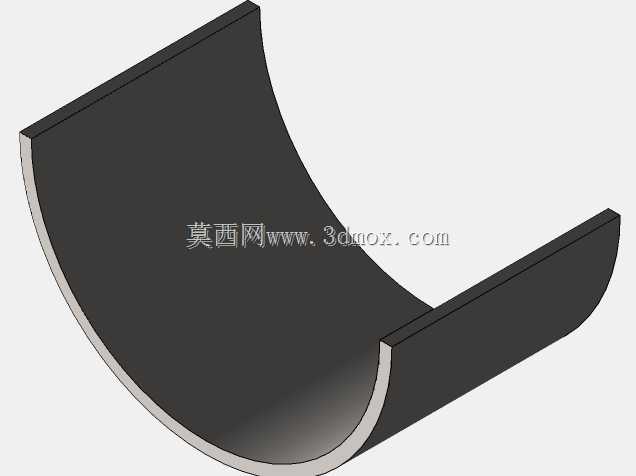

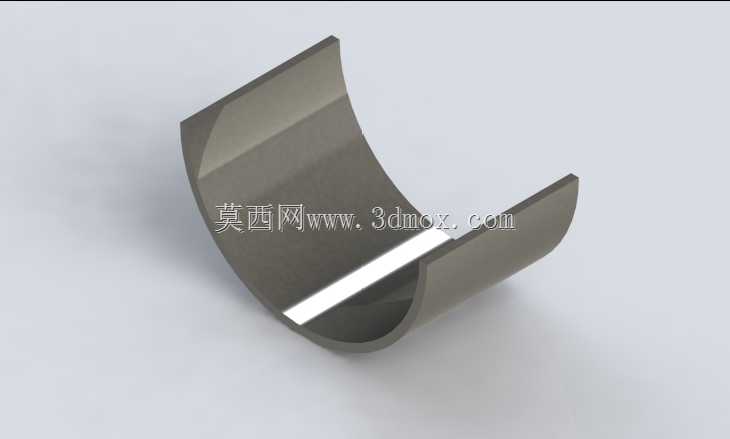

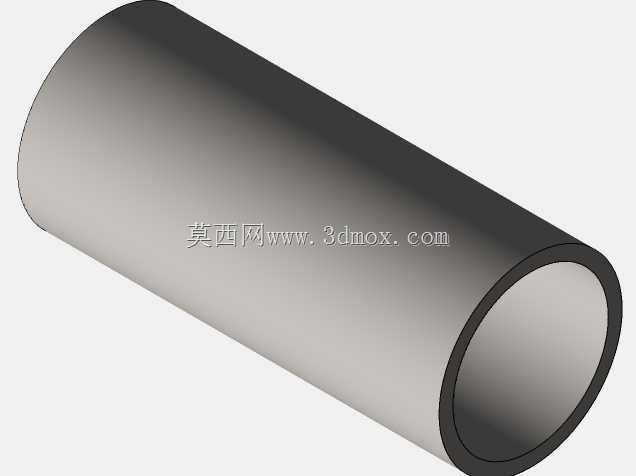

　　从实际装配关系看，主轴颈落在缸体主轴承座内，轴瓦包覆后承担径向支承；连杆大头分别抱合在错开相位的曲柄销上，活塞往复运动通过连杆推动曲柄销绕主轴中心线回转。曲柄销按照发火顺序和气缸夹角进行相位布置，直列四缸结构通常采用1-3-4-2的做功间隔，使各缸载荷交替叠加，降低输出转速波动。曲柄臂外侧的扇形配重并非装饰结构，其作用是平衡曲柄销、连杆大头及部分活塞组件产生的旋转惯性力，减轻主轴承载荷并抑制整机振动。

　　建模时需要重点控制轴颈同轴度、曲柄销相位角、圆角过渡和油道走向。轴颈与曲柄臂交接处采用大圆角连续过渡，因为曲轴工作中长期承受交变弯曲与扭转载荷，圆角位置是疲劳裂纹高发区；表面若进行淬火、滚压或氮化处理，可进一步提高轴颈耐磨性和疲劳强度。润滑油道通常从主轴颈斜向连通至曲柄销，模型中应保留孔道走向与封堵位置，避免后续装配时与轴承油孔错位。

　　外形尺寸方面，轴向长度受缸体长度、主轴承宽度、连杆厚度及前后端附件空间共同约束；径向轮廓则由曲柄半径、配重外圆和缸体避让腔决定。曲柄半径直接关联活塞行程，行程变化会影响压缩比、排量与连杆摆动角，因此不能脱离活塞、连杆和缸体单独调整。安装边界上，前端轴伸需校核皮带轮、键联接和油封位置，后端法兰要匹配飞轮定位止口与螺栓分布圆，主轴承轴颈直径还要兼顾轴瓦标准系列与缸体支承刚度。

　　在结构设计评审中，除关注静强度外，还要结合额定转速进行扭振分析。曲轴前端若附加水泵、发电机等轮系负载，扭转激励会沿轴系传递，严重时可能在常用转速区间形成共振。通过调整飞轮惯量、减振皮带轮或轴颈刚度，可将临界转速移离工作区间。该三维构件适合用于发动机总装干涉检查、运动仿真、主轴承载荷分析以及教学演示，能够清晰表达往复动力传递路径中各配合面的空间关系。
