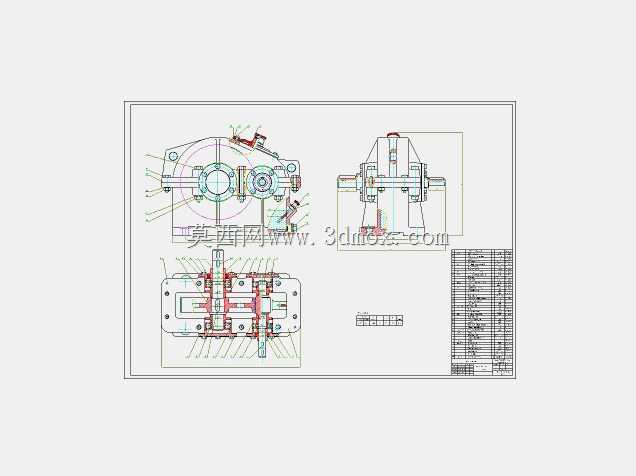

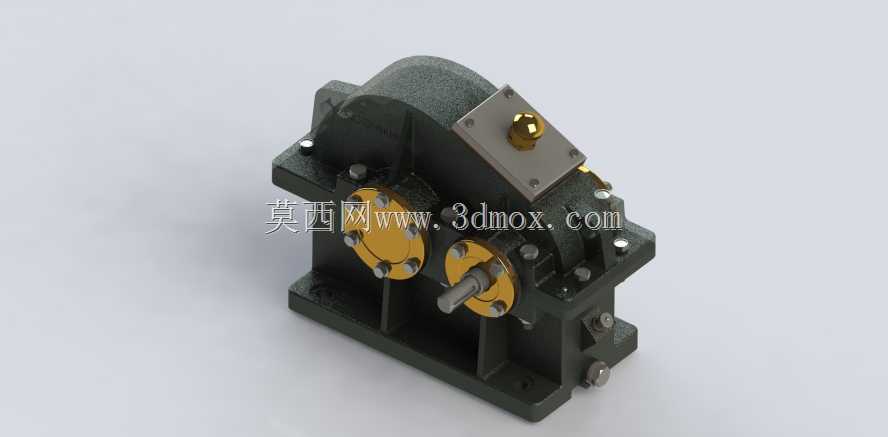

平行轴直齿单级齿轮减速传动箱结构

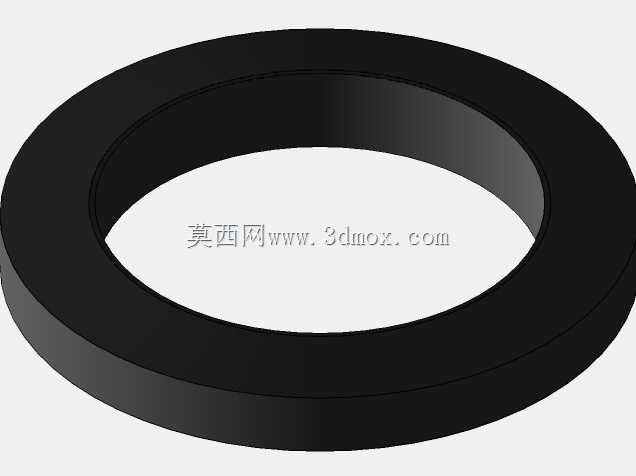

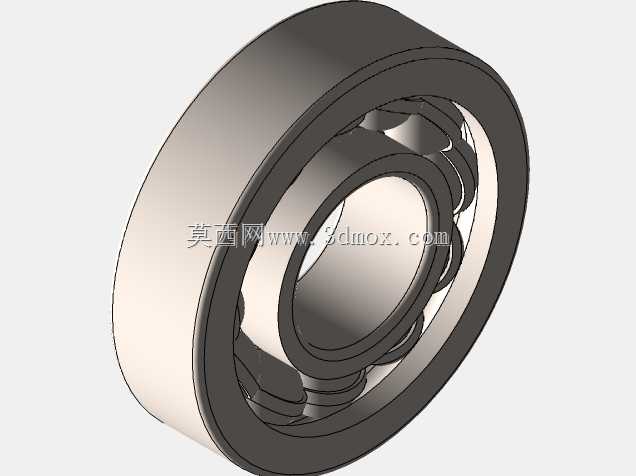

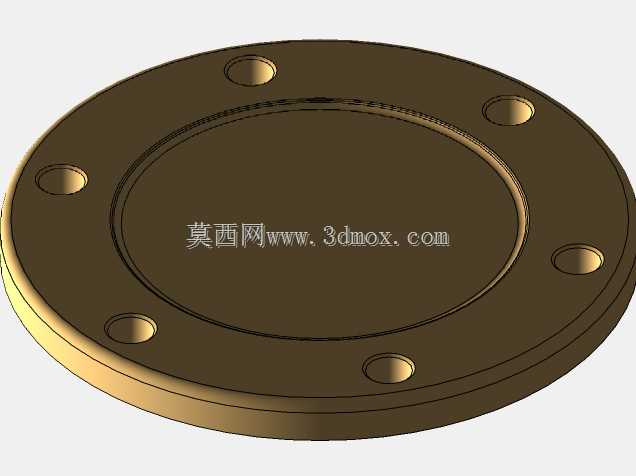

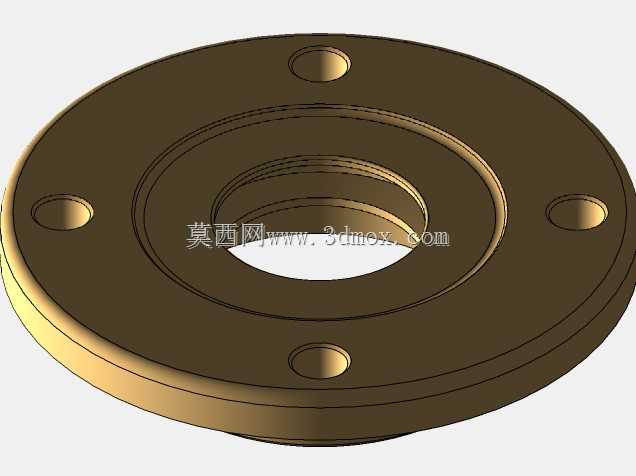

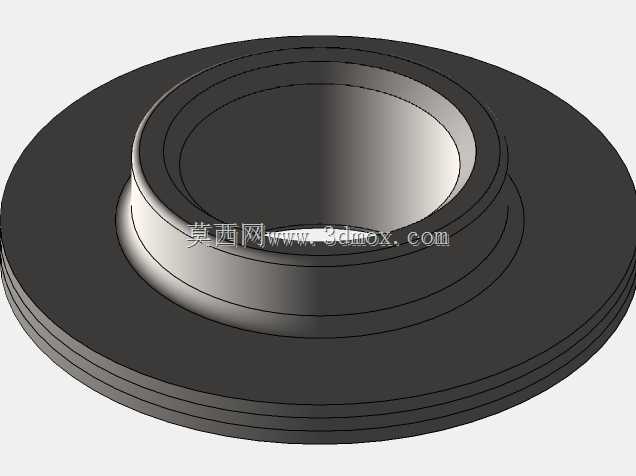

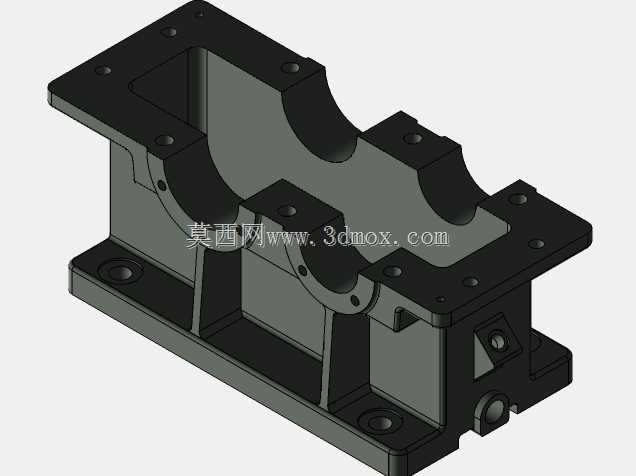

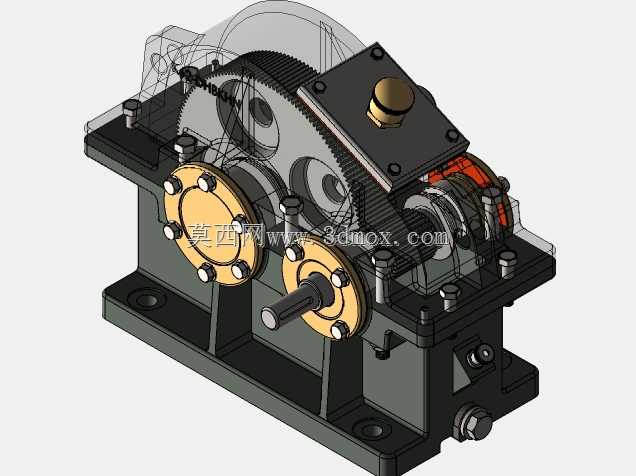

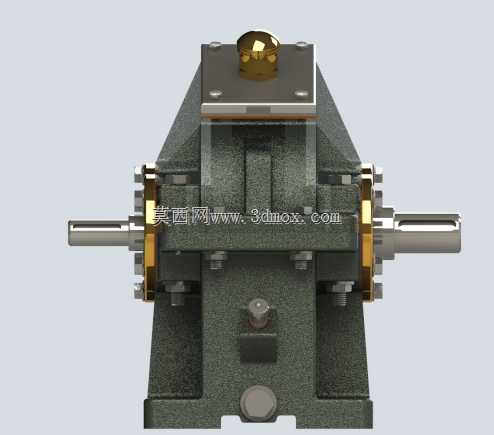

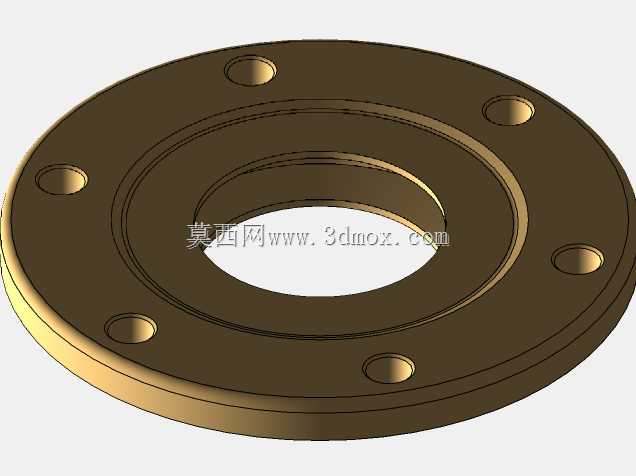

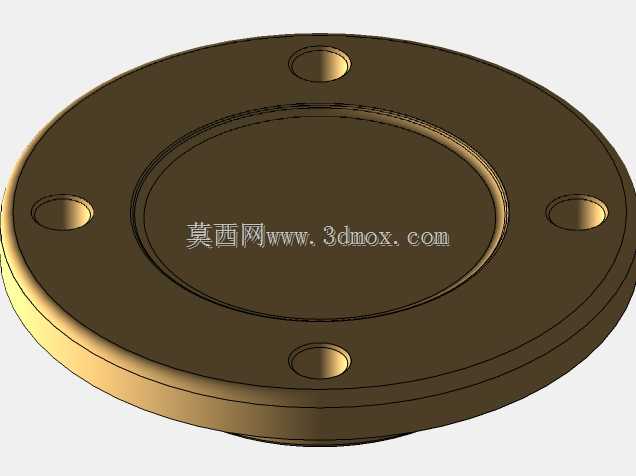

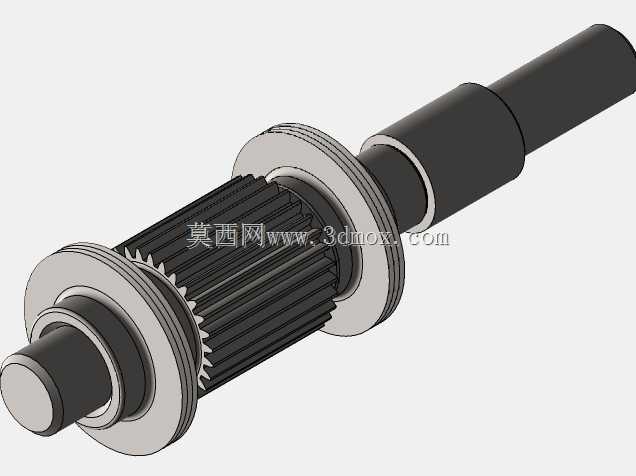

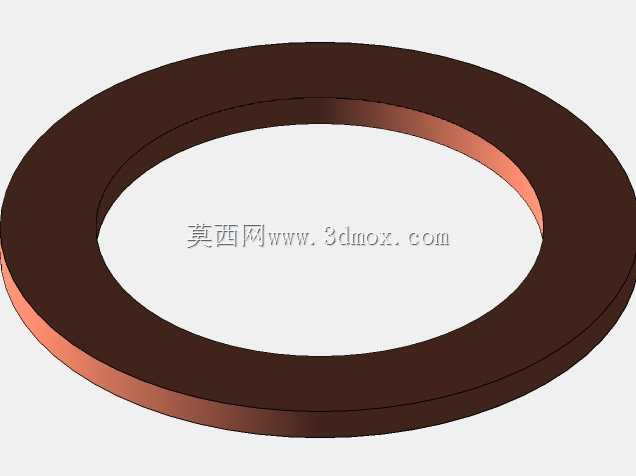

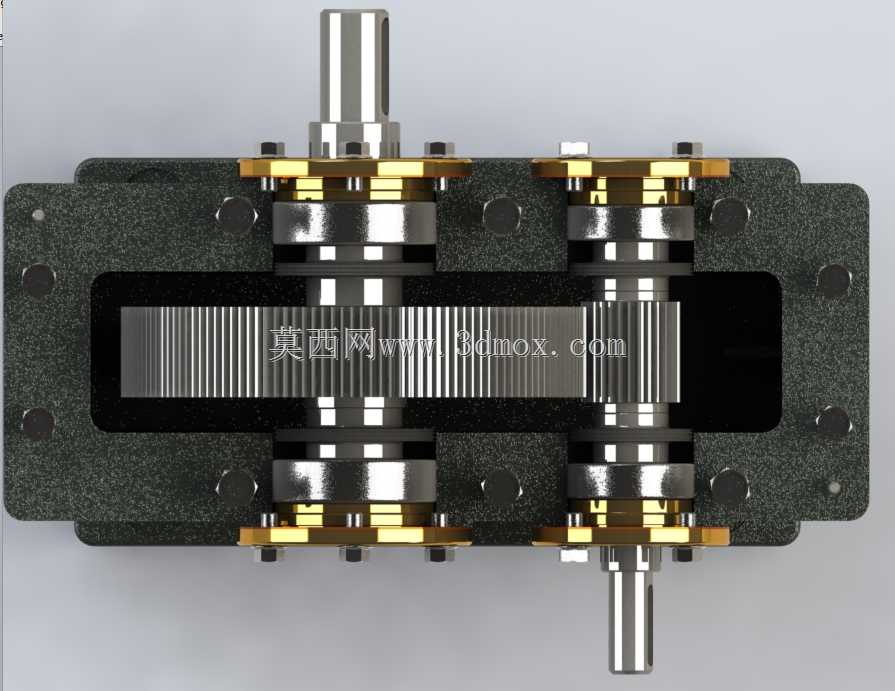

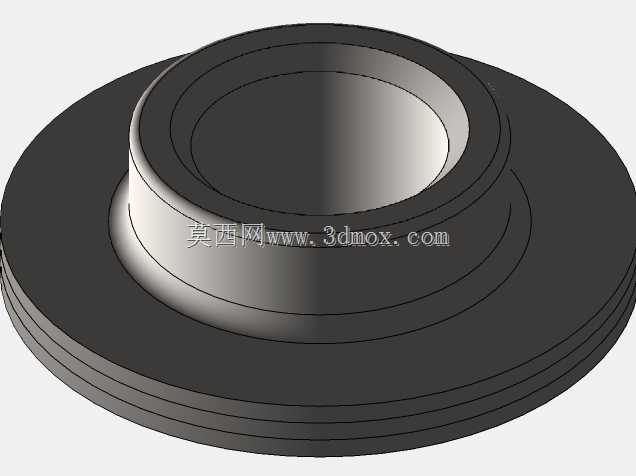

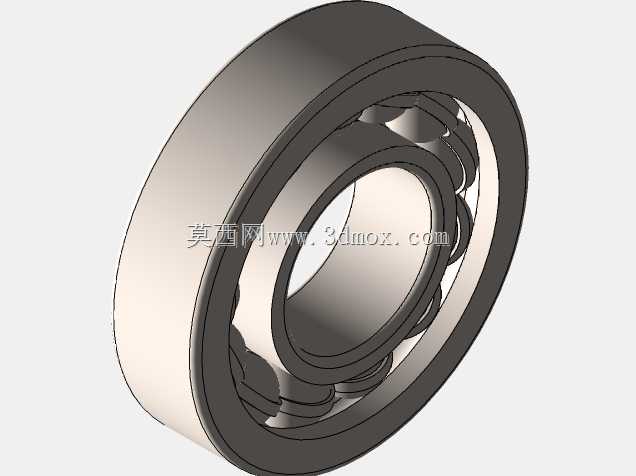

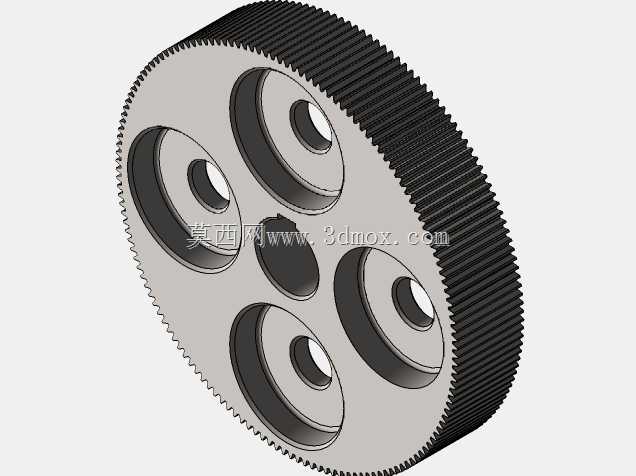

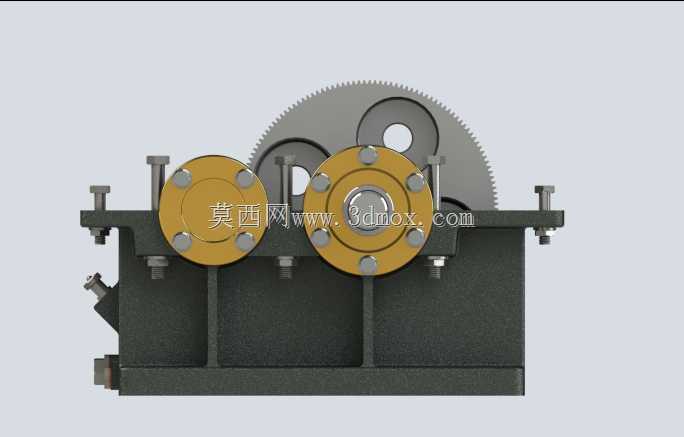

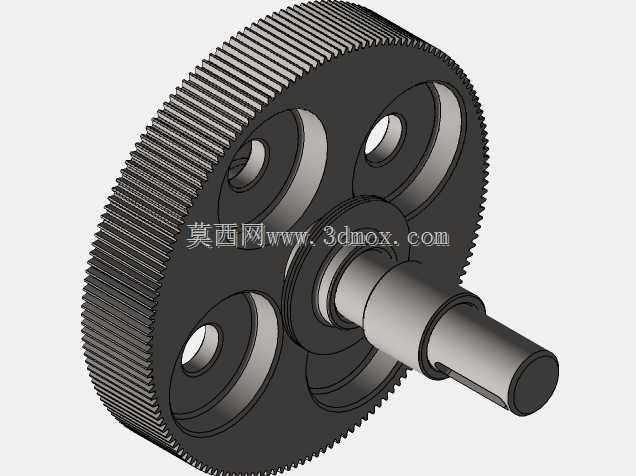

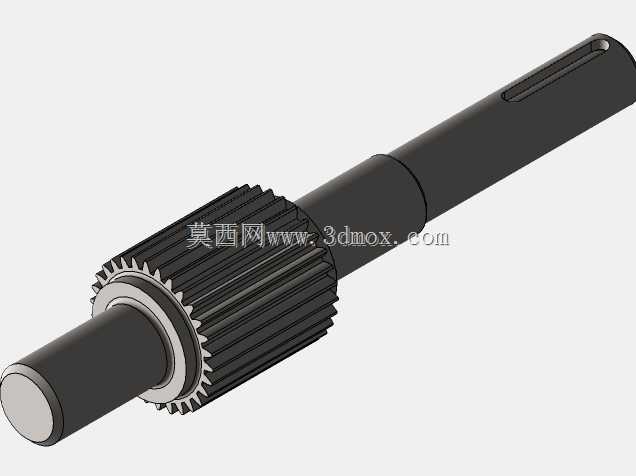

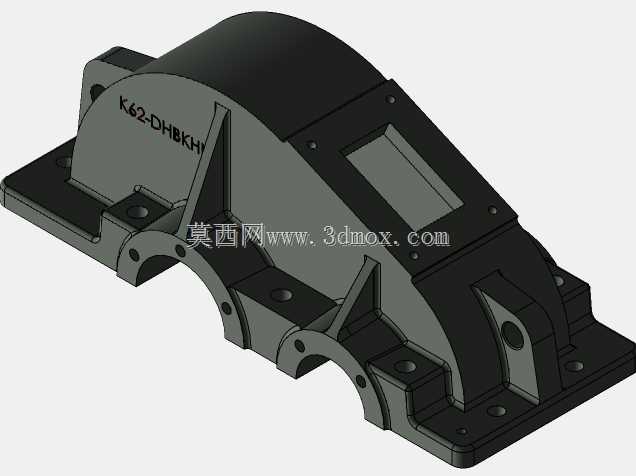

　　这款平行轴直齿传动的减速结构，核心应用覆盖中小功率输送线、小型工装驱动、轻工设备动力传输等常规工业场景，作为动力源与执行端之间的扭矩匹配单元，可将原动机的高转速低扭矩输出转换为作业端需要的低转速大扭矩动力，适配常规异步电机、伺服电机的输出端连接需求。从结构设计逻辑来看，该结构采用单级直齿圆柱齿轮啮合传动，整体为剖分式铸铁箱体结构，上下箱体通过定位销与连接螺栓实现精准合箱，既保证了齿轮啮合腔的密封性能，也方便后期检修时快速开盖检查齿面磨损、轴承润滑状态。输入与输出轴采用平行布置方案，轴系两端配置深沟球轴承承载径向载荷，轴承端盖设置密封毡圈结构，避免箱体内润滑脂泄漏同时阻挡外部粉尘进入啮合腔。齿轮副采用变位系数优化设计，

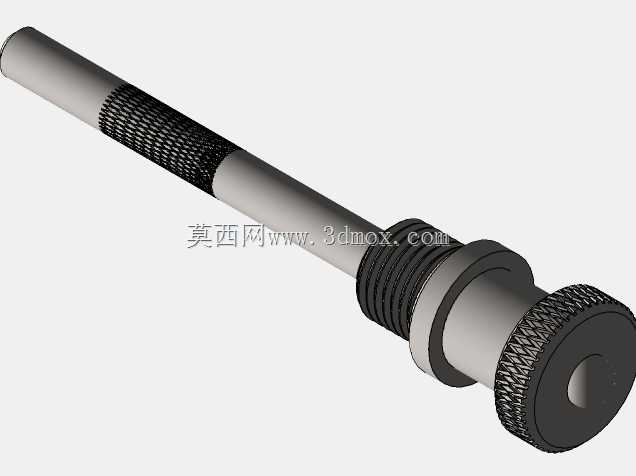

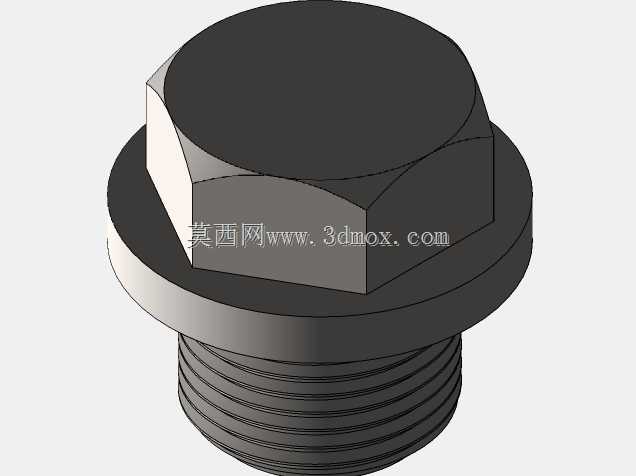

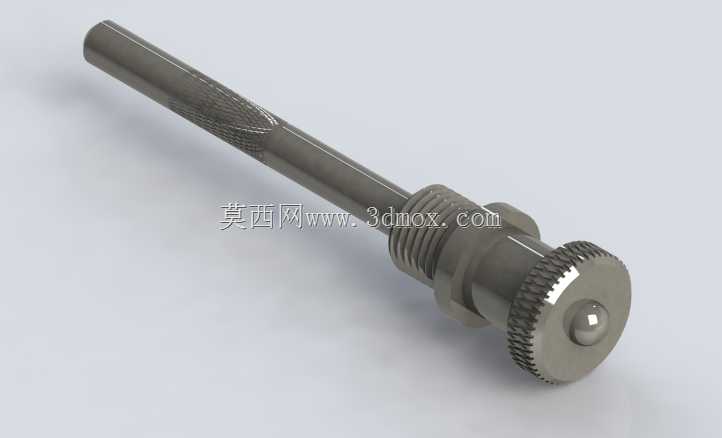

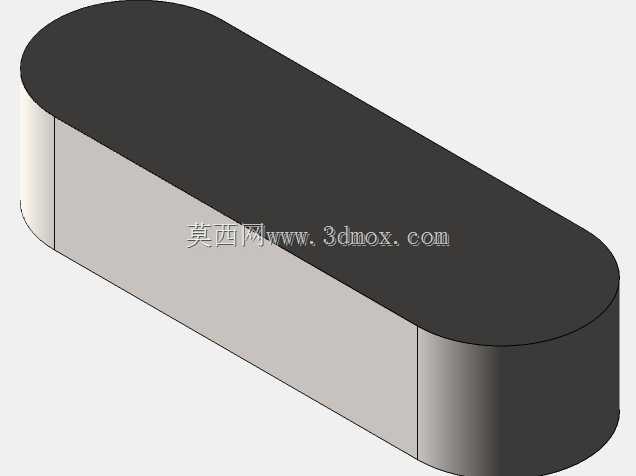

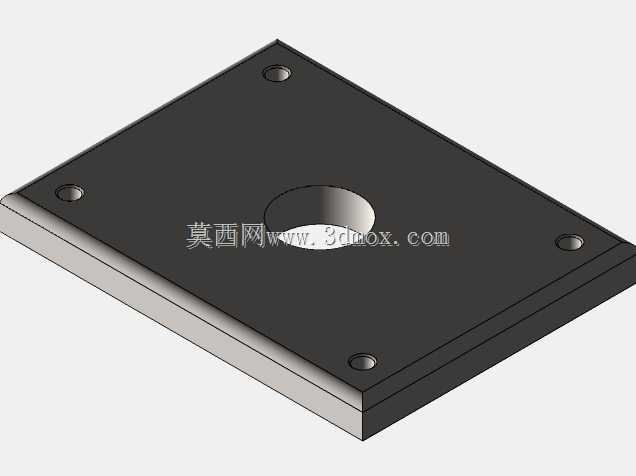

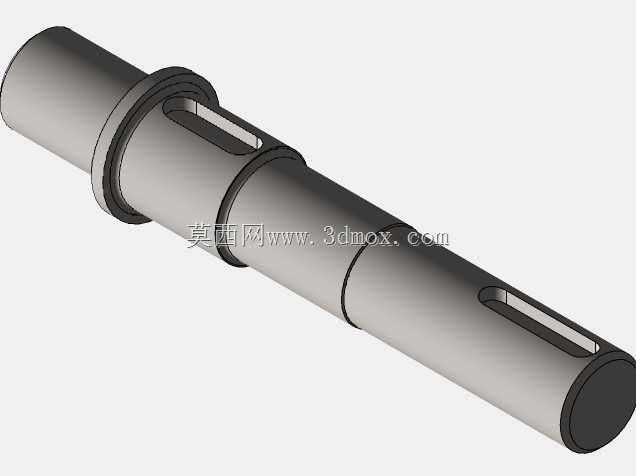

　　在保证标准中心距的前提下提升齿面接触强度，降低啮合过程中的齿面滑移率，减少长期运行的点蚀风险。从安装边界来看，箱体底部设置带沉孔的安装脚，可直接通过螺栓固定在设备安装基面，输入轴伸端与输出轴伸端均采用标准平键连接结构，轴伸长度、轴径尺寸匹配常规通用电机的输出轴参数，不需要额外定制连接套即可完成装配。箱体内腔预留足够的润滑脂存储空间，齿轮下部浸入润滑脂实现飞溅润滑，不需要额外配置强制润滑回路，大幅降低日常维护工作量。箱体侧面设置油位观察与换油口，可定期检查润滑脂状态并完成更换。设计过程中对轴系的挠度做了校核，保证满负载运行时轴的变形量在齿轮啮合允许的偏差范围内，避免出现偏载导致的齿面异常磨损。轴承座孔采用一次镗孔加工工艺，

　　保证前后轴承的同轴度误差控制在允许范围内，降低轴系运行的振动与噪声。该结构的传动效率在额定负载下可达96%以上，适合连续运行的作业工况，直齿啮合的特性也让其在正反转切换时不存在轴向分力，不需要额外配置推力轴承承载轴向载荷，整体结构紧凑，占用安装空间小，可直接集成在各类小型设备的动力传输环节中，不需要额外做复杂的安装适配。
