曲柄飞轮式单缸蒸汽动力机组

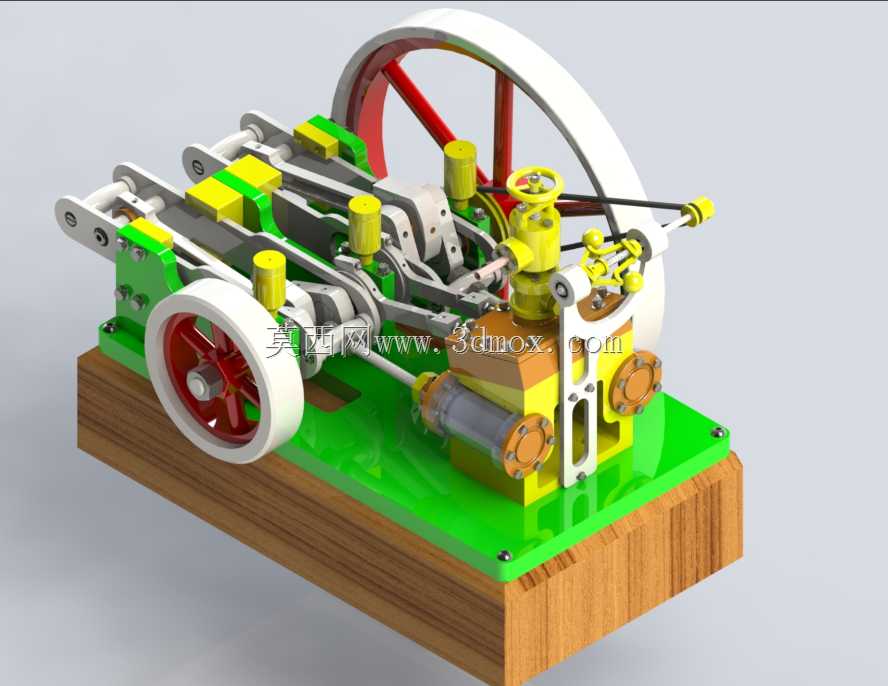

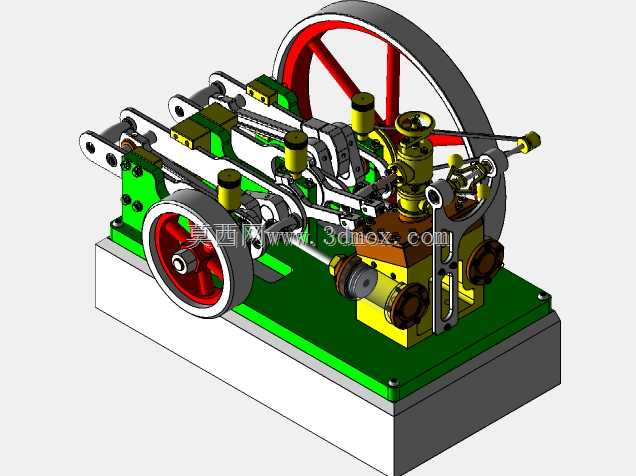

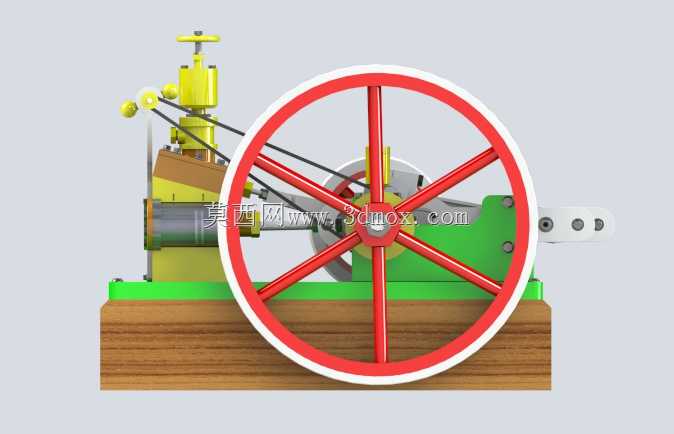

　　这套曲柄飞轮式单缸蒸汽动力机组面向机械原理教学、动力装置演示和复古机械结构验证场景，可用于实验室展示、职业院校实训、博物馆科普陈列以及小型往复式动力机构的方案参考。整机以木质底座为安装基准，上部布置汽缸、滑阀配气机构、曲柄连杆、大直径飞轮、进汽调节手轮和管路支架，能够直观呈现蒸汽压力推动活塞、活塞带动连杆、连杆驱动曲柄旋转的完整能量传递路径。

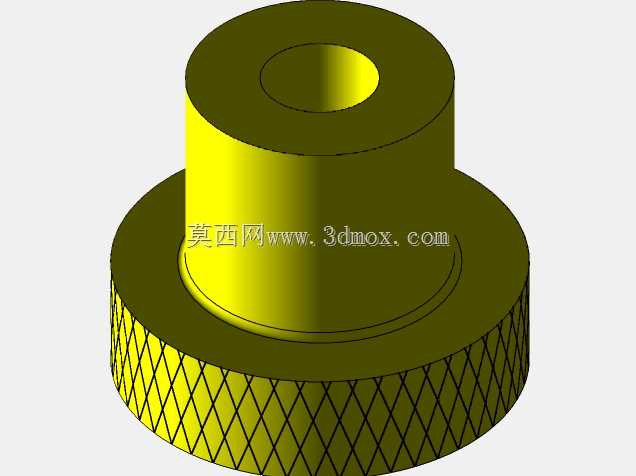

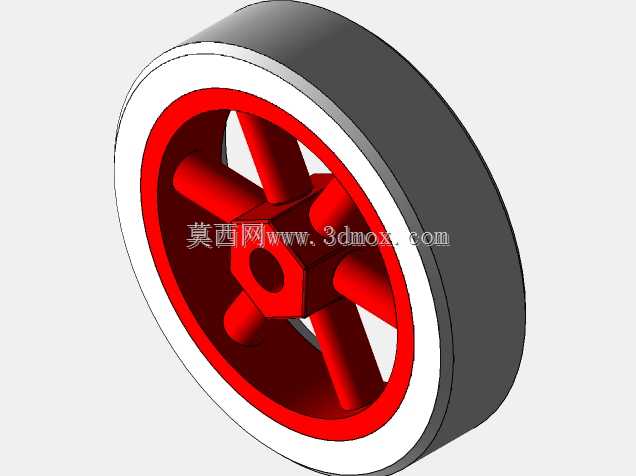

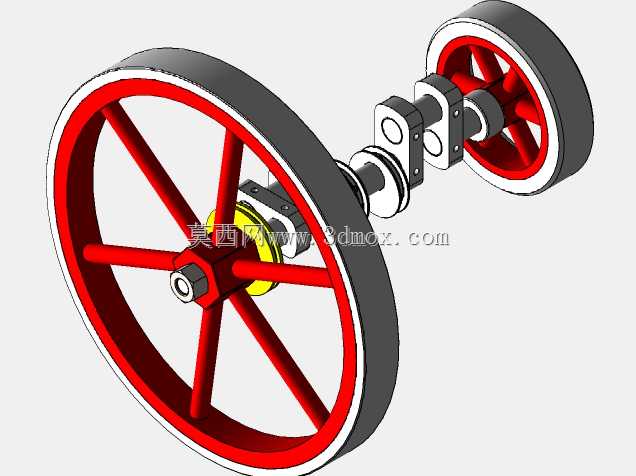

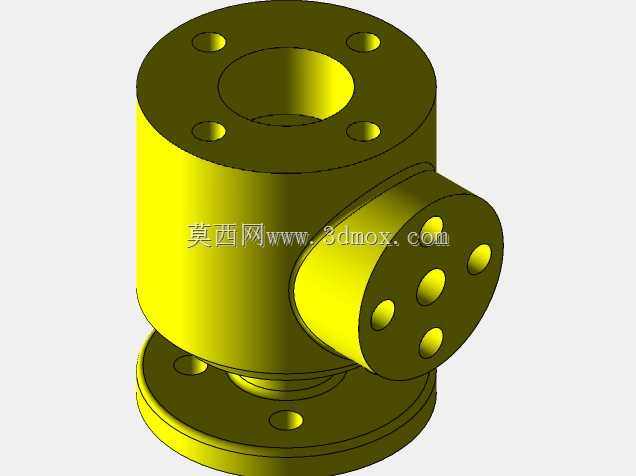

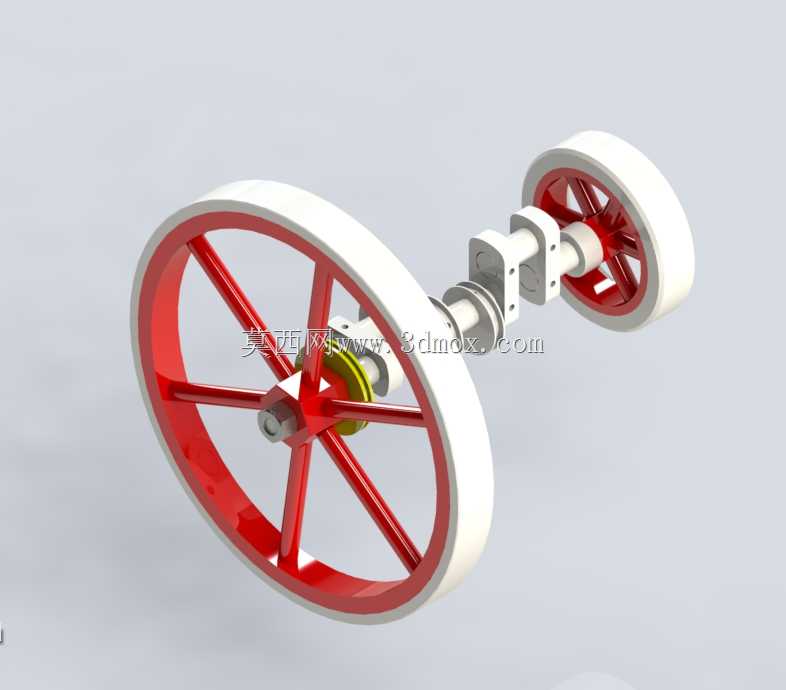

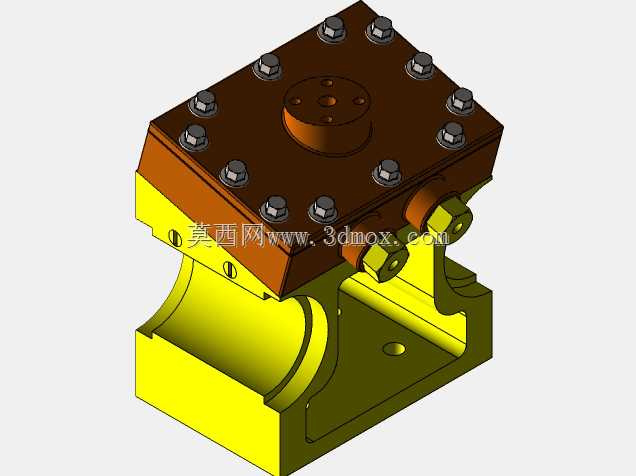

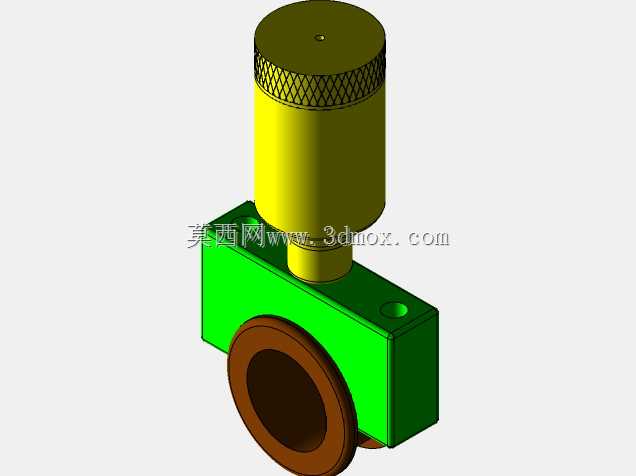

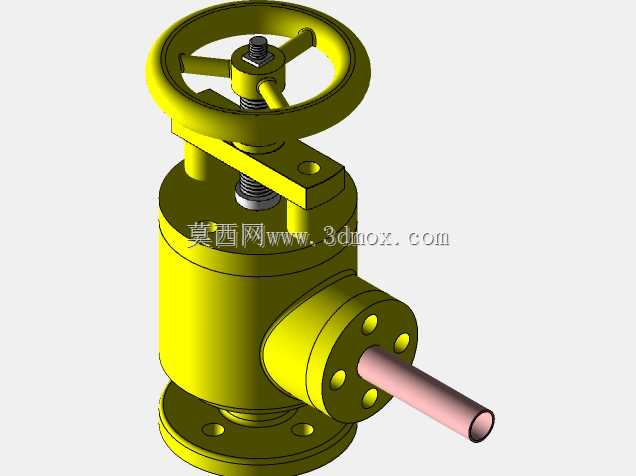

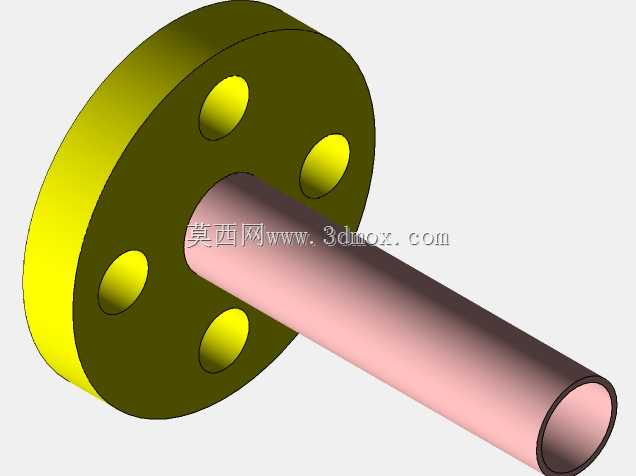

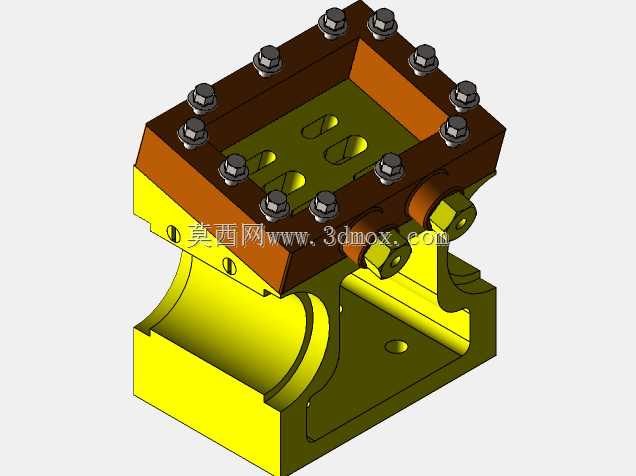

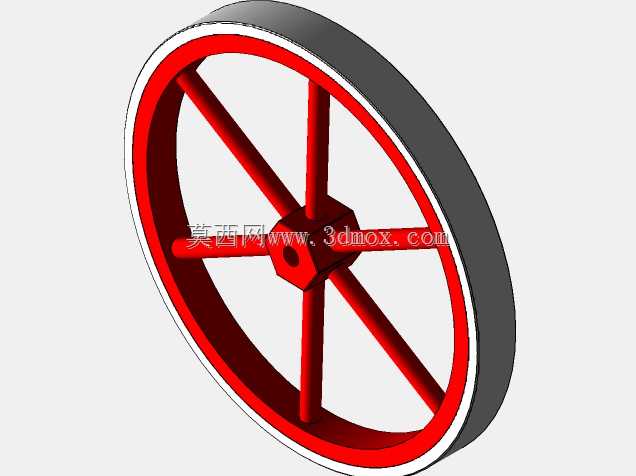

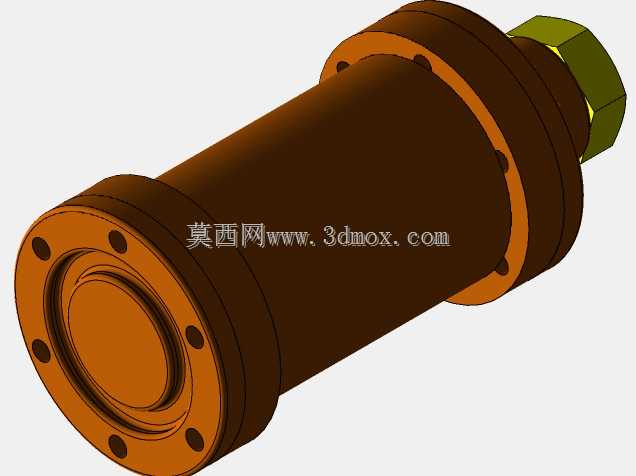

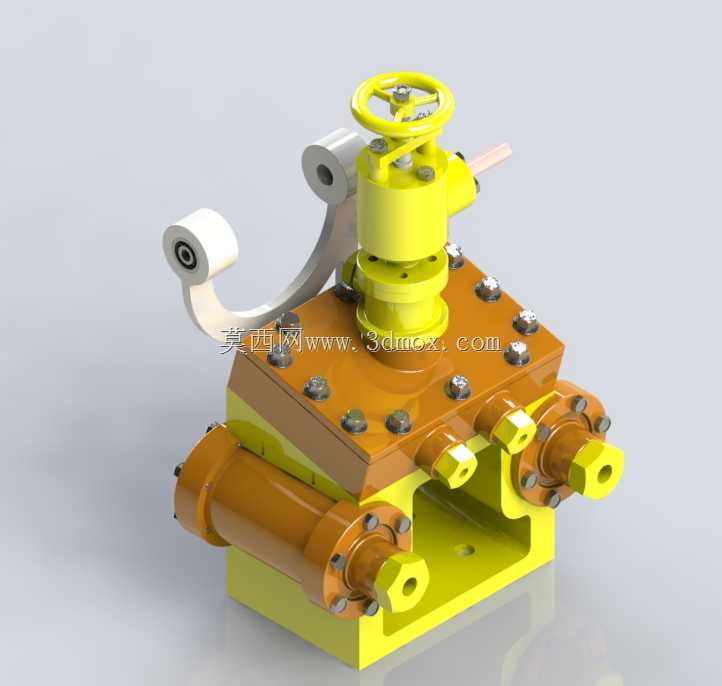

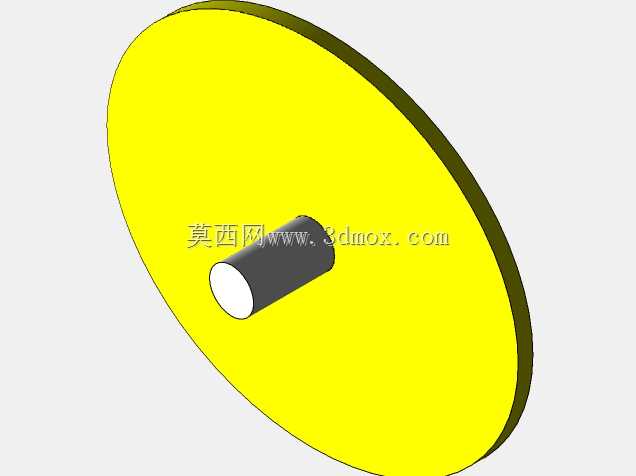

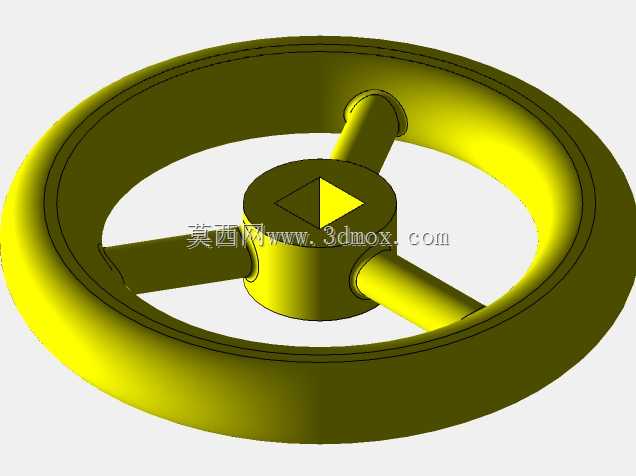

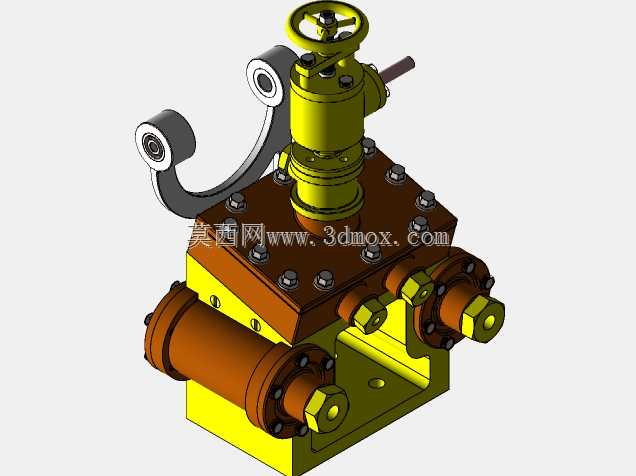

　　从实际用途看，该结构重点不在于追求现代工业设备的高功率输出，而在于把往复运动与旋转运动之间的转换关系表达清楚。飞轮采用红色轮缘、白色外圈和多根径向辐条，转动惯量较大，可储存曲柄越过死点时所需的动能，使输出轴在活塞推力周期性变化的情况下仍保持较平稳的转速。汽缸部分与滑阀、进汽管路协同工作，通过配气机构控制蒸汽进入汽缸两侧的时序，从而推动活塞连续往复。顶部手轮用于调节进汽状态，侧面小球形手柄则体现操纵与阀件控制位置，便于演示时说明动力调节逻辑。

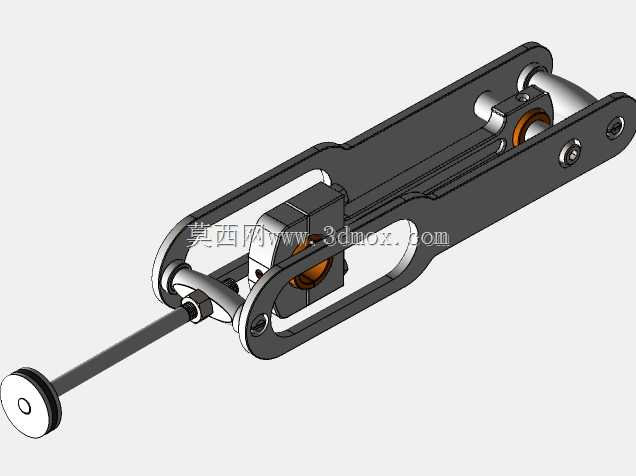

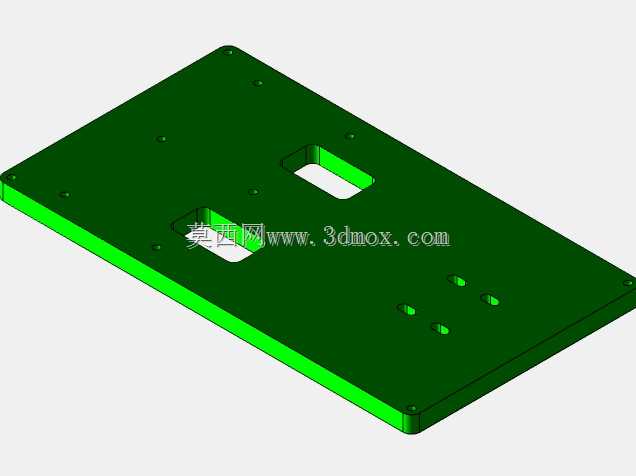

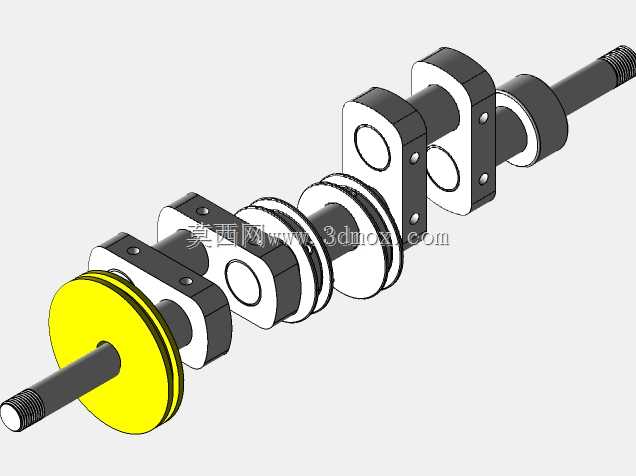

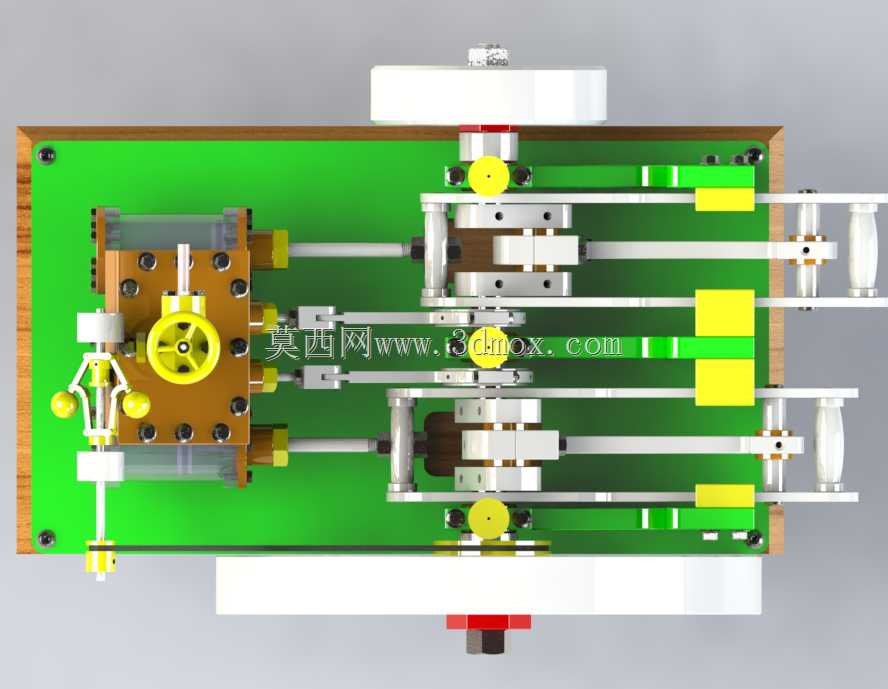

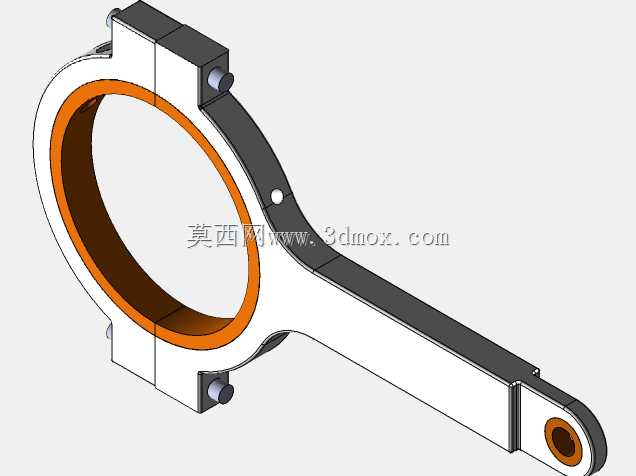

　　设计思路上，模型将复杂热力机械压缩为易观察的外露结构：底座承担水平支承和部件定位，绿色机架形成主要承力框架，黄色阀组与管路集中在上部，银色汽缸横向布置，红色飞轮占据侧向视觉中心。这样的布局既保留经典卧式蒸汽机的比例关系，也让学习者能够清楚区分固定件、运动件和操纵件。曲柄、连杆、活塞、十字头及轴系之间的连接位置均按运动协调性安排，避免在飞轮旋转过程中出现杆件干涉；机架与底座的连接面需要保证主轴轴线、汽缸中心线和连杆运动平面之间的相对位置，否则会造成侧向附加载荷。

　　外形边界方面，大直径飞轮是整机宽度和高度方向的主要限制因素，安装时应在飞轮外侧预留旋转安全距离，不能将护罩、支架或台架边缘贴近轮缘。底座提供稳定支撑，底部轮廓决定台面占用范围，上部阀件和手轮则决定维护空间。若用于实物制作，应重点校核主轴支承刚度、飞轮平衡、曲柄销润滑、汽缸密封以及管路连接可靠性；若用于三维结构学习，则可通过该装置拆解理解曲柄滑块机构、飞轮储能、配气控制和机架集成等典型机械设计要点。
