多槽导向滑轮组件结构设计

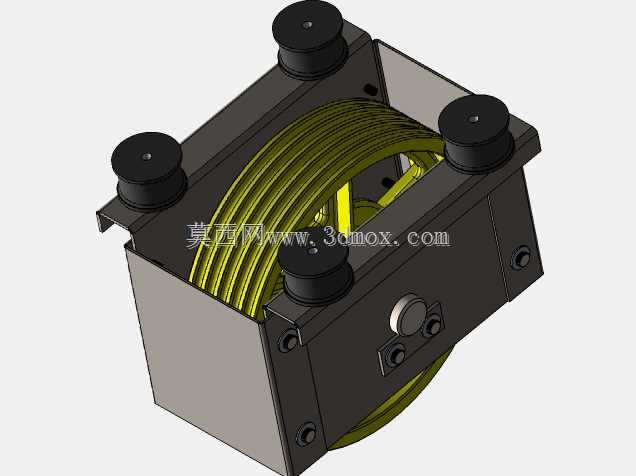

　　该滑轮组件主要面向起重输送、垂直升降类设备的钢丝绳导向场景，可适配多股钢丝绳同步排布的传动需求，常见于施工升降机、物料提升设备、固定式起重装置的钢丝绳转向排布环节，承担钢丝绳导向、载荷传递、减少绳索磨损的核心作用。从结构设计来看，组件采用集成式安装基座设计，基座为箱型焊接式结构，侧面预留螺栓安装孔位，顶部设置四个带缓冲垫的安装固定柱，可直接通过螺栓锁紧在设备的机架安装面上，安装柱自带的橡胶缓冲垫能够吸收滑轮运行过程中产生的径向振动，避免刚性连接带来的螺栓松动、机架共振问题。核心的滑轮轮体采用多槽式结构，轮槽数量匹配常规起重设备的多绳排布需求，轮槽弧度经过适配优化，能够贴合标准直径的钢丝绳曲面，减少绳索与轮槽的接触应力，

　　避免钢丝绳出现局部挤压变形、断丝提前失效的问题，轮体通过内置的转动支撑结构安装在基座内部，转动副预留了润滑脂加注通道，可在设备定期维护时补充润滑介质，降低转动过程中的摩擦阻力，延长组件的整体使用寿命。基座侧面设置了限位调节结构，可通过调整锁紧螺栓的位置，对滑轮的轴向窜动量进行微调，保证钢丝绳始终处于轮槽中心位置，避免运行过程中出现跳绳、脱槽的故障。从安装边界来看，组件整体为方正的箱型轮廓，安装孔位采用对称式排布，适配多数升降设备的机架安装尺寸，不需要额外制作过渡连接板即可完成装配，外露的转动部位全部被基座侧板遮挡，可避免运行过程中杂物卷入绳轮间隙，同时减少外部粉尘、水汽对转动副的侵蚀，适合在户外施工、厂房内部等多类作业环境下使用。

　　设计过程中充分考虑了载荷传递路径，钢丝绳的载荷通过轮体传递到支撑轴，再均匀分散到箱型基座的各个安装点，避免局部应力集中导致的基座变形，轮体与基座之间预留了足够的绳索活动间隙，即使钢丝绳在运行过程中出现小幅偏摆，也不会与基座侧壁发生摩擦剐蹭，保障传动过程的顺畅性。
