折弯成型金属钣金安装挂板

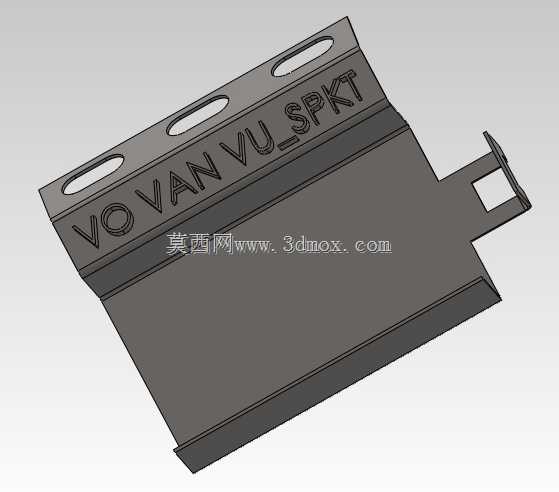

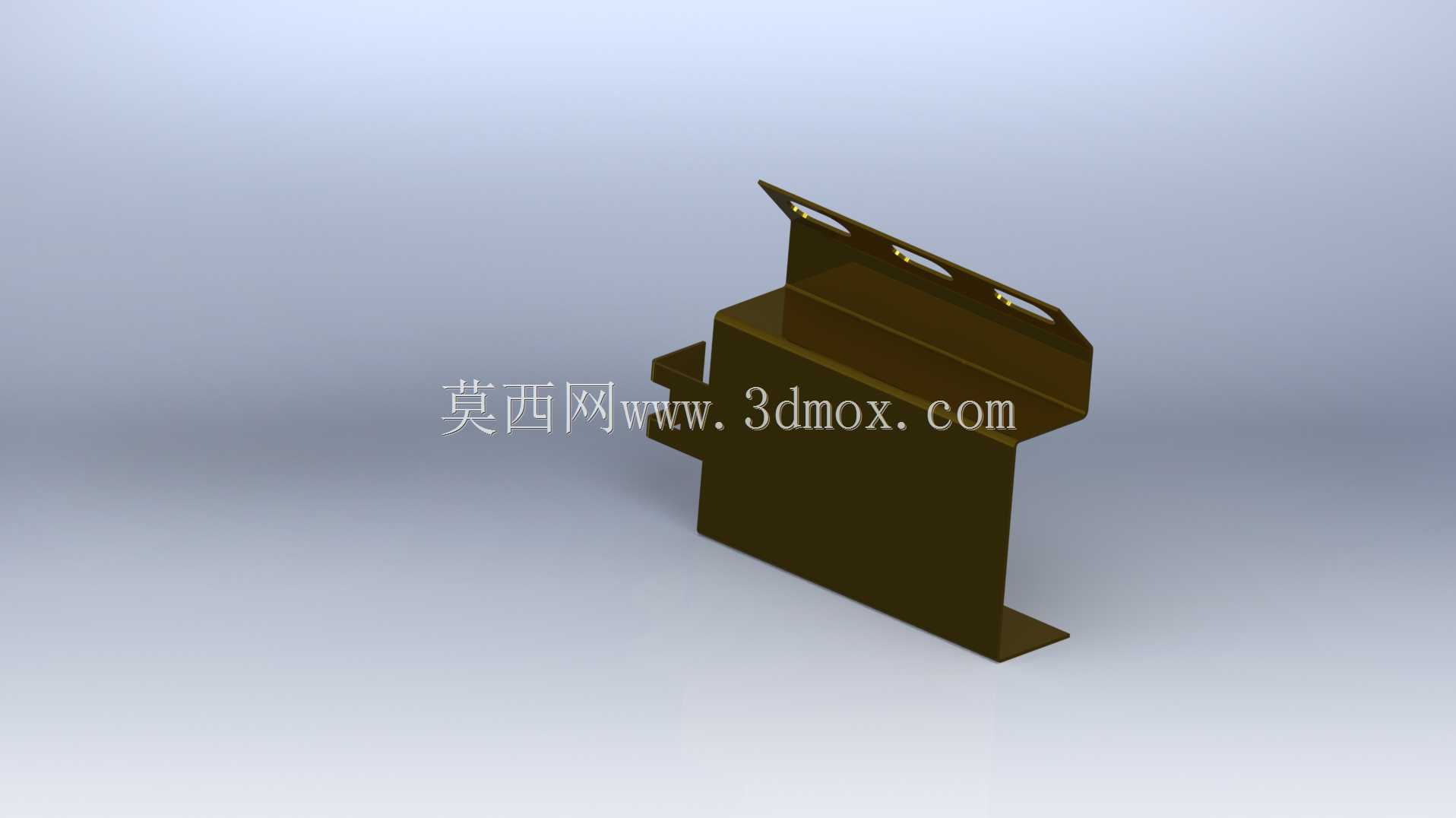

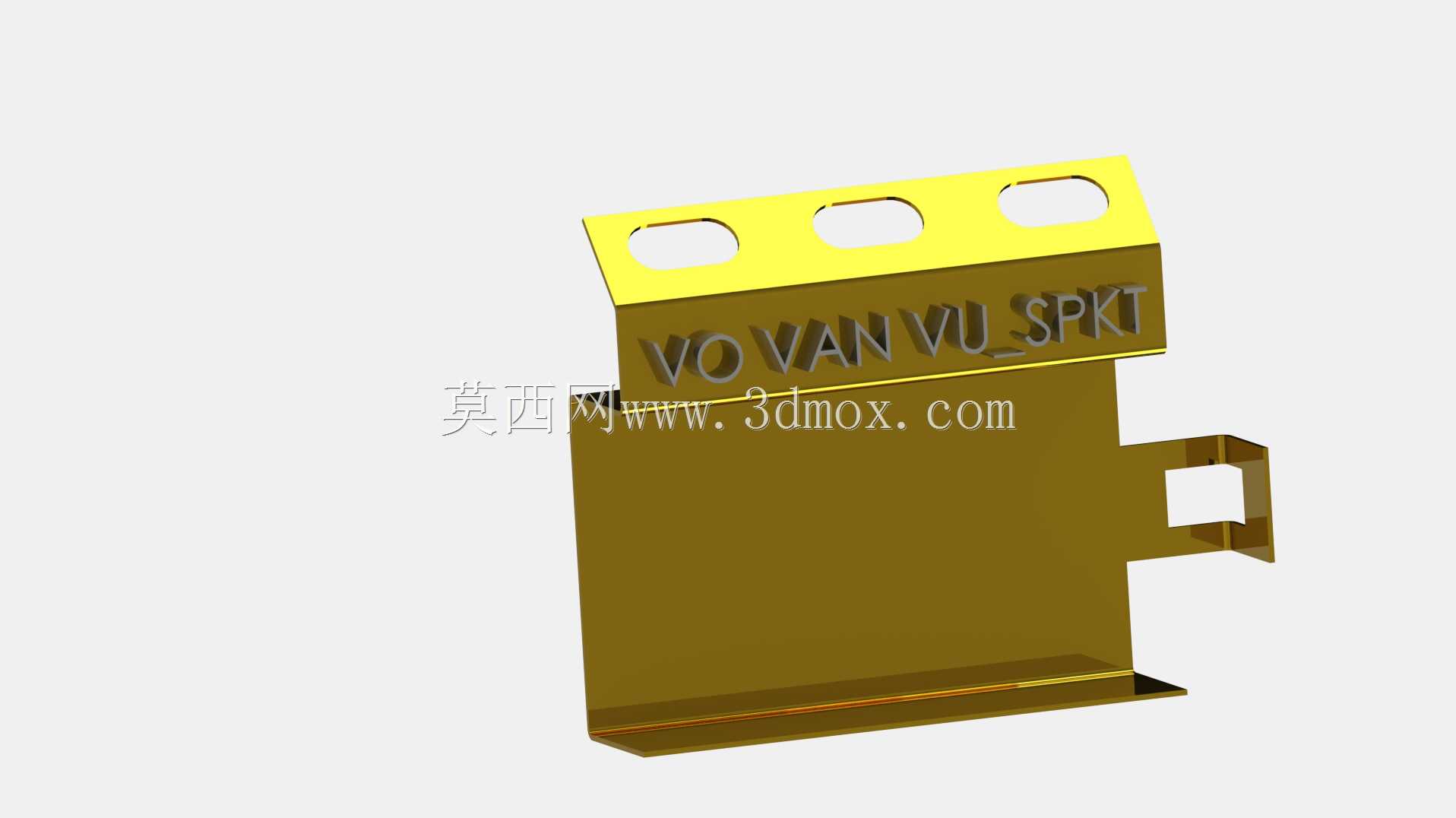

　　该钣金构件采用薄金属板材经下料、折弯、局部冲孔与翻边工序成型，整体为开放式折边罩板结构，板面预留三处长圆形腰型安装孔，可适配不同孔距的壁挂固定场景，侧边延伸出带矩形镂空的卡扣式连接耳，能够快速卡入配套设备的卡槽位，无需额外焊接即可完成侧向定位。从实际使用场景来看，这类钣金挂板常作为小型通讯终端、墙面控制盒、户外弱电模块的承载固定件，腰型孔的设计抵消了墙面钻孔的位置公差，安装时可沿孔长方向微调板件水平度，折边结构大幅提升薄板的抗弯刚度，避免薄钢板受载后出现板面翘曲、边角变形的问题。建模过程中先展开平板轮廓，按照折弯系数扣除板材折弯余量，再依次生成各道90度折弯特征，板面的压印字符采用成型凸模特征制作，既可以作为生产线的零件标识，

　　也能增强板面的局部刚性，减少大面积平板的共振形变。构件底部的两道外翻折边形成贴合支撑边，贴靠安装基面时可分散板面承重，避免薄板边缘直接割伤安装人员，侧边连接耳的矩形镂空对应配套卡扣的插入行程，装配时将挂板沿卡槽推入即可完成预固定，再通过腰型孔锁入紧固螺钉实现双重防脱。外形边界上主承载板面为大尺寸矩形平面，折边高度控制在板材厚度的8至12倍区间，兼顾结构刚度与材料利用率，所有折弯内角均预留合理折弯半径，防止折弯处出现应力集中开裂，开孔边缘做去毛刺处理，符合弱电安装构件的安全要求。这类钣金设计不需要复杂的机加工工序，全部通过常规冲压折弯设备即可批量生产，材料可选普通冷轧钢板做喷塑处理，也可采用不锈钢板材适配潮湿户外环境，

　　不同材质下折弯参数仅需微调模具间隙即可兼容，结构的通用性较强，既可以独立作为墙面挂装支架使用，也可以作为设备外壳的内置安装衬板，承托内部PCB板与接线端子，折边形成的空腔可预留走线空间，让线材沿板边排布避免被挤压破损。
