挖掘机带斗齿岩石铲斗结构设计

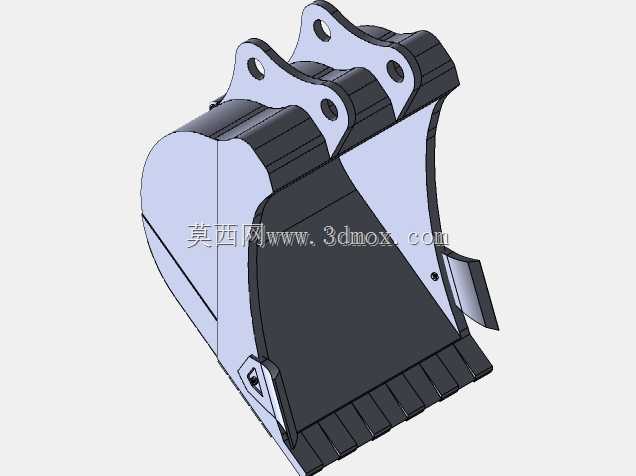

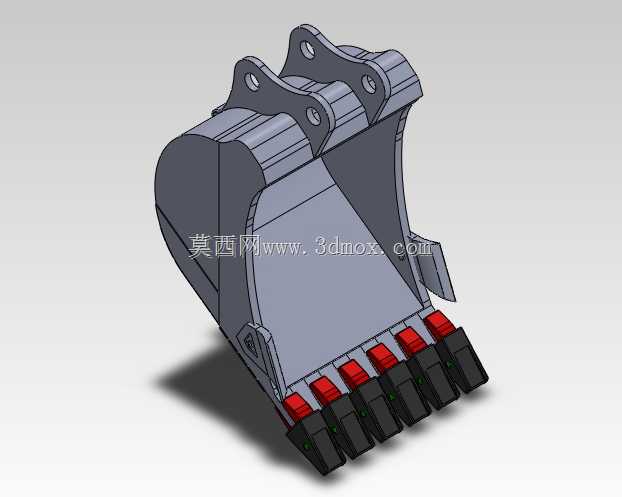

　　该铲斗为挖掘机前端工作装置的核心作业部件，主要适配于矿山开采、土石方剥离、硬岩破碎后装载等重载作业场景，区别于普通土方斗的轻量化设计，整体结构针对高冲击、强磨损的工况做了针对性强化。从结构布局来看，斗体背部采用弧形变截面钢板弯折成型，弧形轮廓既可以降低铲入物料时的切入阻力，也能在装载满斗后提升物料的留存率，避免举升过程中物料从斗口后侧洒落。斗齿部分采用分体式装配结构，每根斗齿通过卡销与斗座固定，单齿磨损后可单独快速更换，无需整体切割更换斗唇，大幅降低现场维护的工时成本，斗齿尖端做了加厚耐磨处理，齿根部位设计有应力释放圆角，避免高频冲击下出现应力集中开裂的问题。两侧的边板额外加装了侧护板，

　　在铲挖侧壁物料时可以保护斗体主侧板不被硬岩直接刮擦磨损，延长斗体主体结构的使用寿命。上部的铰接耳板采用双组对称布局，耳板孔位同轴度公差控制在0.1mm以内，可直接与挖掘机斗杆、连杆的销轴匹配安装，安装边界完全适配对应吨位挖掘机的连杆铰点距，无需额外改制连接结构。设计过程中针对斗体受力分布做了结构优化，在斗背与耳板连接的高应力区域额外布置了加强筋板，筋板走向与作业时的主受力方向一致，既不会过度增加斗体整体重量影响挖掘机的 lifting 负载冗余，又能保证重载冲击下结构不会出现开焊、变形问题。斗口部位的斗唇采用高强度耐磨钢板整体裁切成型，与斗体主侧板采用坡口满焊工艺，焊后做去应力处理，避免长期作业后焊缝位置出现疲劳裂纹。实际作业时，

　　该铲斗可直接完成硬岩碎块、砾石、矿渣等高密度物料的铲装作业，切入料堆时斗齿可先破开物料堆积层，弧形斗体顺着切入角度滑入料堆，满斗率相比同尺寸普通土方斗提升15%左右，同时耐磨件的模块化设计也让现场运维无需配备专用焊接设备即可完成易损件更换，适配矿山、采石场等野外作业场景的维护条件。
