框架式工业通风机组装结构设计

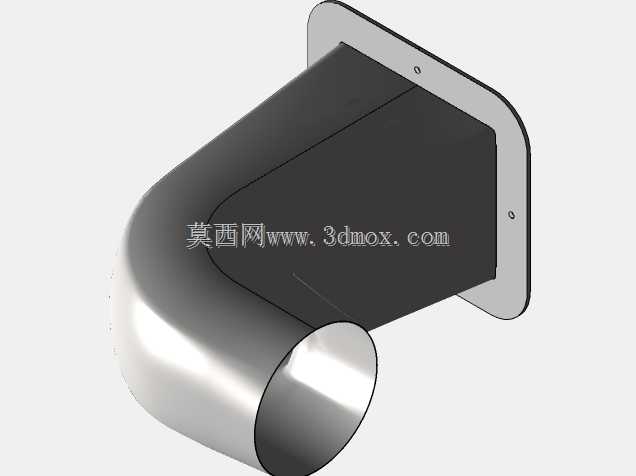

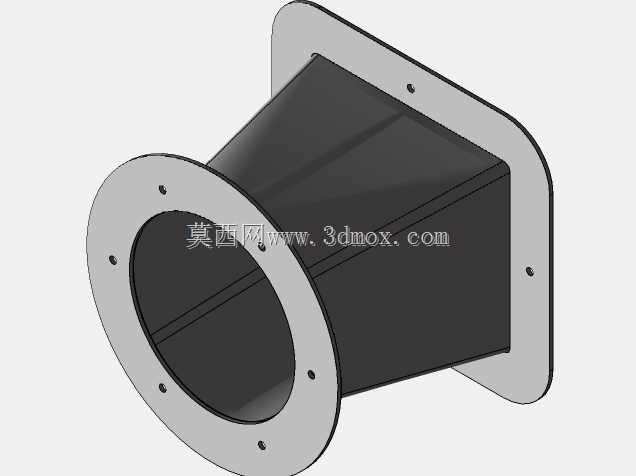

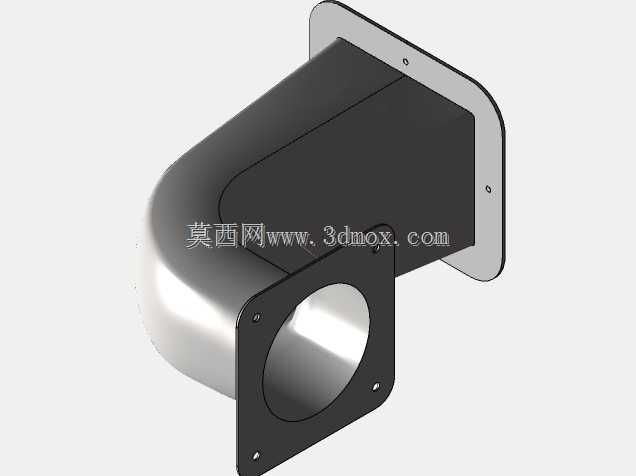

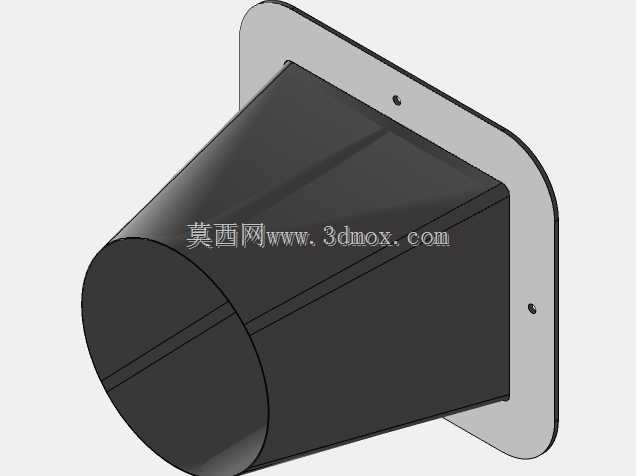

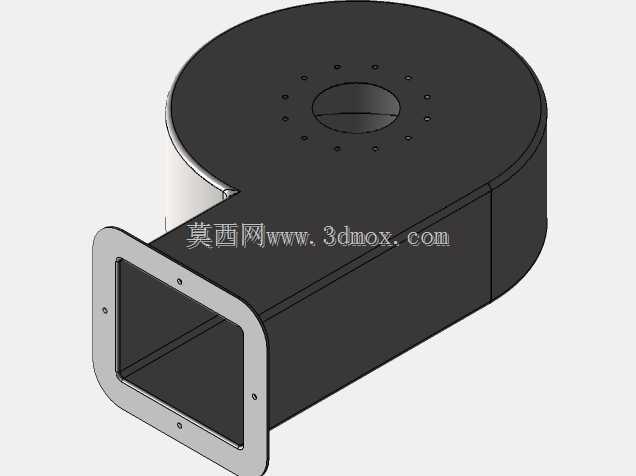

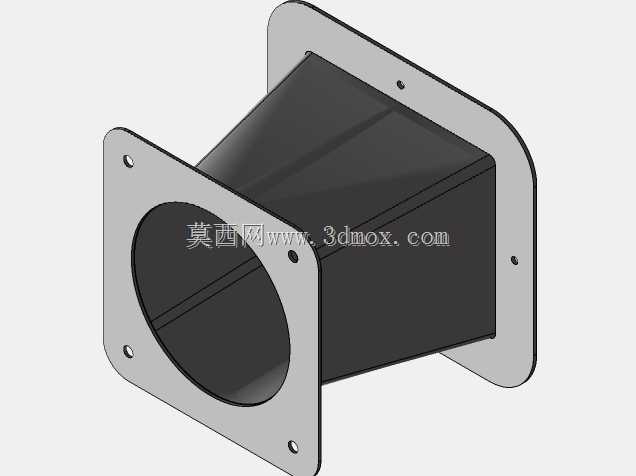

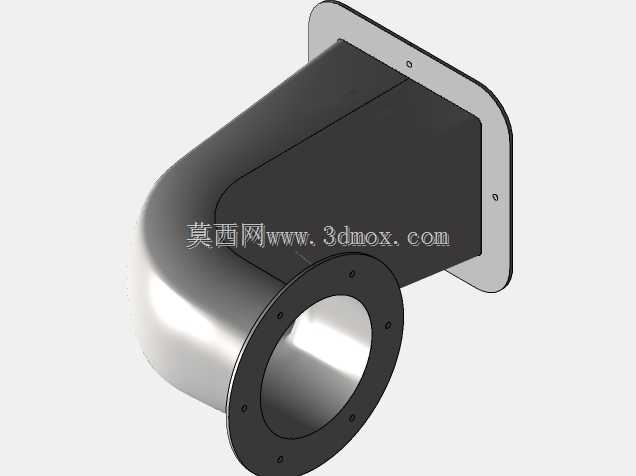

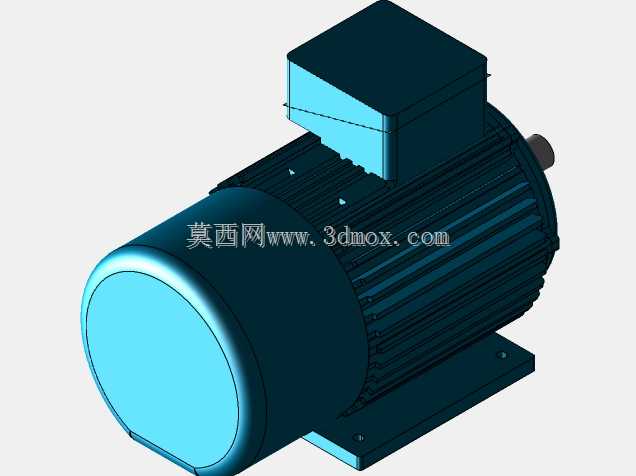

　　这套结构设计针对工业场景的定点送风、工位除尘配套需求打造，核心解决常规散件安装的风机在车间现场定位不准、管路对接偏差、运维拆装不便的实际问题。从结构布局来看，整体采用方管焊接成型的框架作为承载基体，框架的杆件排布避开了风机蜗壳、进风弯管的运动与检修空间，底部预留的安装平面可直接通过膨胀螺栓固定在车间水泥地坪或者设备平台的预埋钢板上，框架的外轮廓尺寸适配常规工业厂房的设备通道宽度，转运时可直接通过手动液压叉车叉取底部预留的叉车位，无需额外制作转运工装。核心的离心风机主体采用侧置布局，进风端搭配90度弯管结构，弯管的法兰端面与框架侧边的安装基准面齐平，现场对接送风管道时无需额外调整管路角度，法兰盘上的螺栓孔采用跨中均布设计，

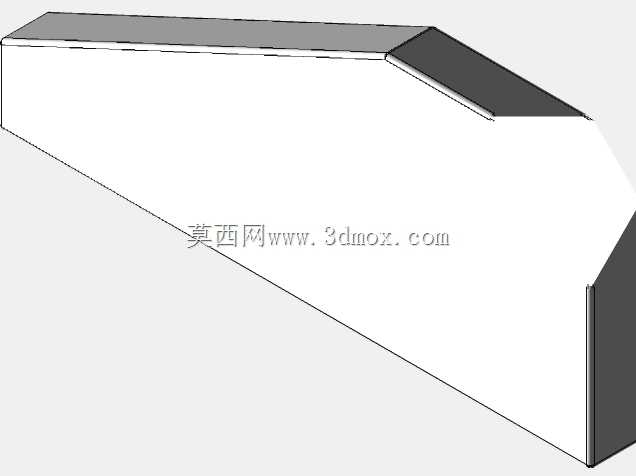

　　可适配不同公称直径的标准通风管道对接，降低现场配做的加工量。框架内部斜置的红色结构为风机的安装支座，支座的倾斜角度经过匹配计算，刚好抵消风机运行时的径向振动偏移，支座与框架横梁之间预留了加装橡胶减震垫的安装间隙，可根据现场的振动限值要求选择不同硬度的减震件，避免风机运行的振动传递到外部框架引发管路共振。框架侧边的蓝色组件为电气接线盒的安装位，位置刚好处于框架的防护范围内，不会被现场的磕碰损伤，接线盒的走线槽沿框架方管的内侧排布，所有线缆都隐藏在杆件内部，避免车间内的粉尘、切削液附着在线缆表层加速老化。从设计逻辑上，这套结构没有采用一体化焊接的封闭外壳，而是用开放式框架做承载，一方面是降低整体设备的自重，减少平台安装的载荷压力，

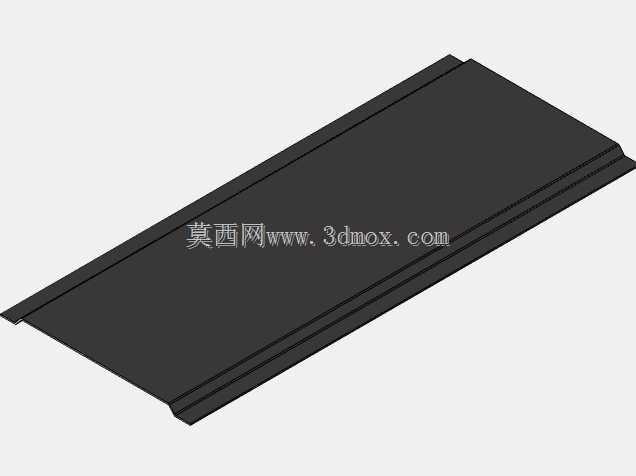

　　另一方面是给风机的运维留出足够的操作空间，更换皮带、清理叶轮积尘时无需拆除大面积的外壳护板，只需要在框架对应位置加装可拆卸的防护网就能满足车间的安全防护要求。弯管出口的法兰位置特意做了加厚处理，因为这个位置是管路应力集中的区域，长期受送风气流的脉动压力影响，加厚法兰可以避免长期运行出现的法兰变形、漏风问题。框架底部的支脚设置了长条形的调节孔，现场安装时如果地坪存在高度差，可以通过调整螺栓的固定位置来找平风机的水平度，保证风机叶轮的运行同轴度，避免偏磨引发的设备故障。
