曲线输送线配套安装立板结构设计

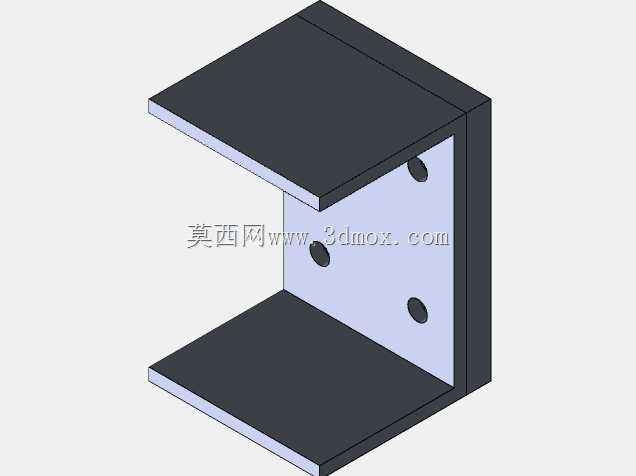

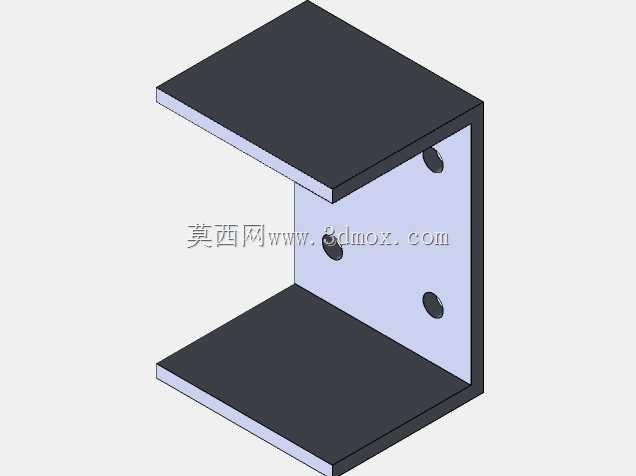

　　这块带四组安装孔的立式支撑立板，是曲线输送设备机架侧装工位的核心配套构件，在车间现有输送线改造、弯道段护板加装、导向组件固定的场景里使用频率很高。做结构设计的时候首先要匹配输送线弯道段的安装基准：立板采用厚板材铣切成型，侧边做直角折弯加厚处理，不是薄钣金折弯的简易件，整体刚性足以承受输送过程中导向条、侧边护栏传递的侧向挤压力，不会在长期运行后出现板面翘曲、孔位拉变形的问题。板面上的四个沉头安装孔采用非对称错位排布，孔位间距完全对应曲线输送机机架侧梁的预装螺孔位置，现场安装时不需要二次划线打孔，直接穿入内六角螺栓就能完成锁附，错位孔的设计还能避免安装时出现孔位对位干涉，哪怕机架焊接存在小范围的位置公差，也能通过孔位的微调余量完成装配。

　　从安装边界来看，立板的总厚度和输送线侧梁的安装槽宽度匹配，板面探出高度刚好覆盖弯道段输送带的侧边防护区间，既不会因为板面过高干扰上层物料的通行，也不会因为高度不足导致护栏安装后支撑刚度不够。实际产线应用里，这类立板不光用来固定弯道导向护栏，还可以作为传感器安装支架、侧边除尘风嘴、物料检测光电开关的搭载基座，板面上预留的孔位在设计阶段就兼顾了多组件的安装需求，不需要后期在板面上额外钻孔破坏防腐层。设计思路上没有做多余的减重开槽，整块平板的结构形式加工成本极低，采用激光切割下料后直接做表面发黑处理，四个安装孔一次装夹完成钻孔、沉孔加工，孔位同轴度公差控制在0.1mm以内，锁附螺栓后板面和机架侧梁可以完全贴合，

　　不会出现安装间隙导致的运行震动。在曲线输送的工况里，物料经过弯道时会产生持续的侧向离心力，这块立板作为侧边所有防护、导向组件的受力基座，厚度选型和孔位强度都经过载荷校核，哪怕输送较重的工装托盘，长期往复受力也不会出现孔位滑丝、板面变形的问题，立板的直角侧边还可以作为弯道段导向条的安装定位基准，装配时直接靠齐侧边就能保证导向条的弧度和输送弯道完全同心，省去了反复调整导向间隙的步骤，非常适合批量复制到同规格的6s系列曲线输送设备上做标准化备件。
