模数4盘形齿轮滚刀切削刀具结构

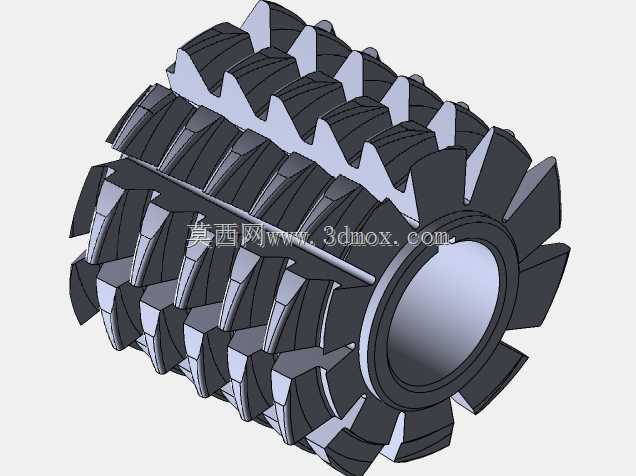

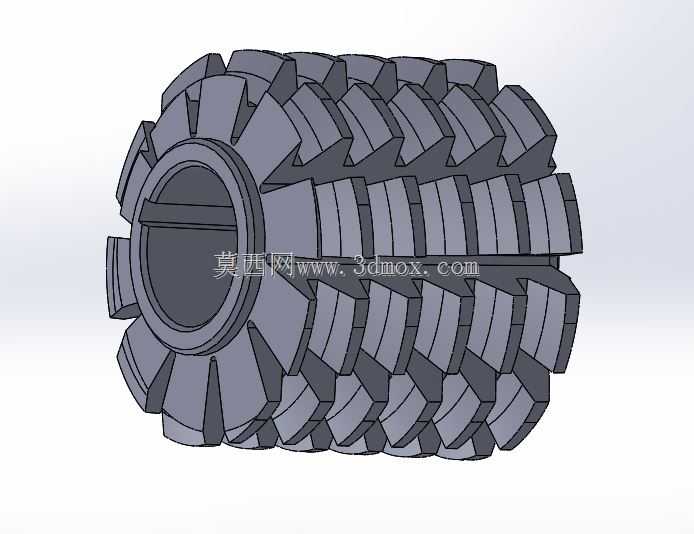

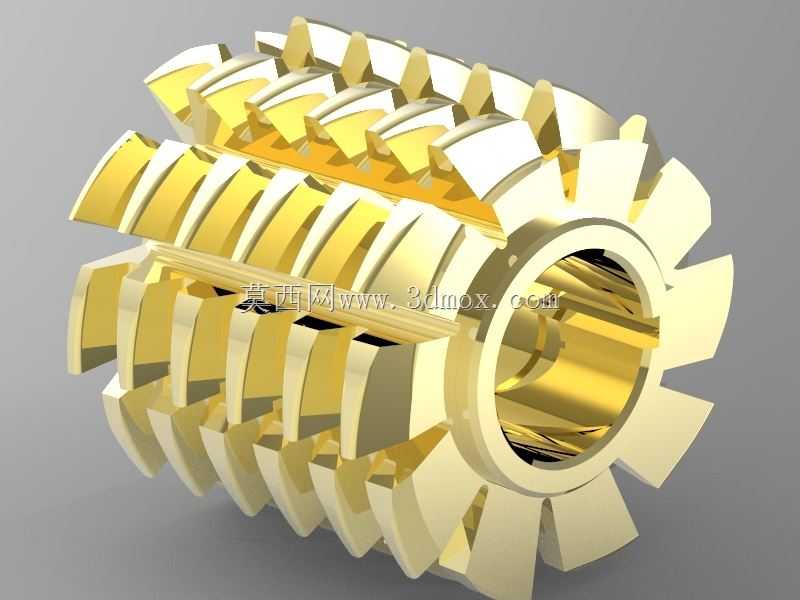

　　这款模数4的盘形滚刀，是滚齿加工工序里的核心切削部件，主要适配中小模数直齿圆柱齿轮、斜齿圆柱齿轮的批量滚切加工，在通用机床配套的滚齿工位、齿轮加工专机上都能完成装夹使用。从结构设计来看，刀具采用整体盘式布局，内孔为标准安装定位孔，孔内开有对称键槽，可与滚齿机主轴的刀杆配合完成周向定位，避免切削过程中刀具打滑，安装时需配合端面压块完成轴向锁紧，保证高速回转时的动平衡稳定性。刀体圆周方向均匀排布多圈切削齿，每一圈齿的廓形都严格对应渐开线齿形参数，齿侧预留了磨削后角，切削过程中可减少与工件齿面的摩擦，降低切削热堆积。齿槽采用螺旋线排布设计，螺旋升角与被加工齿轮的螺旋角匹配，切削时能实现连续的展成运动，让切屑可以顺着螺旋槽顺利排出，

　　避免切屑卡滞在齿槽内刮伤已加工齿面。实际加工场景中，这类滚刀多用于汽车变速箱齿轮、减速机传动齿轮、通用机械传动齿轮的粗滚与精滚工序，切削时刀体沿工件轴向做进给运动，配合工件的回转运动，通过展成原理一次成型完整齿形，相比单齿铣削的加工方式，加工效率可提升数倍，齿形精度一致性也更有保障。设计过程中需要重点控制刀齿的前角、后角参数，针对不同加工材质，前角可做对应调整，加工钢制齿轮时一般采用零度前角保证齿形精度，加工软质有色金属时可适当增大前角降低切削阻力。刀体的轴向长度覆盖了常见同模数齿轮的加工宽度范围，无需多次接刀即可完成全齿宽切削，外圆尺寸与内孔的同轴度公差控制在微米级，避免高速回转时出现径向跳动，影响被加工齿轮的齿距累积误差。

　　齿部的分齿精度直接决定了加工后齿轮的传动平稳性，每一个刀齿的齿厚、齿高都经过参数化校核，保证展成运动时的切削轨迹完全匹配目标渐开线轮廓，安装时需提前校准刀杆的径向跳动，锁紧后检查刀具的端面跳动量，避免加工时出现齿向误差。
