电风扇连接部件成型工装结构设计

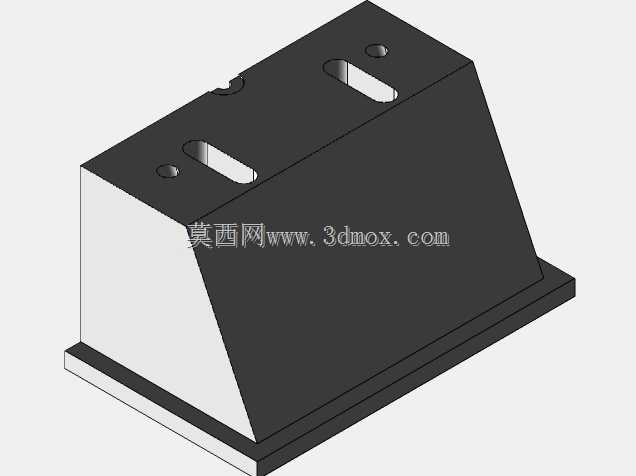

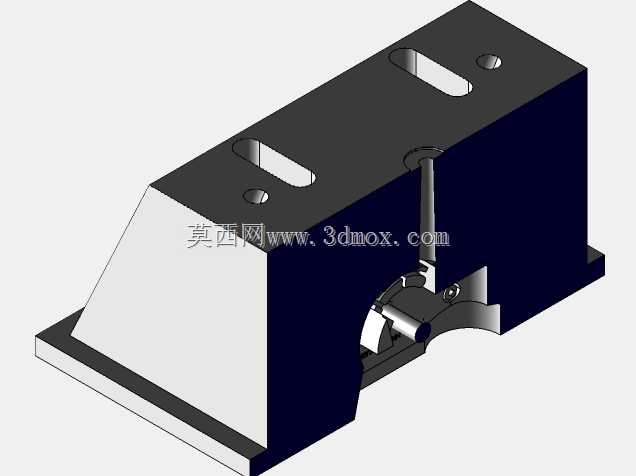

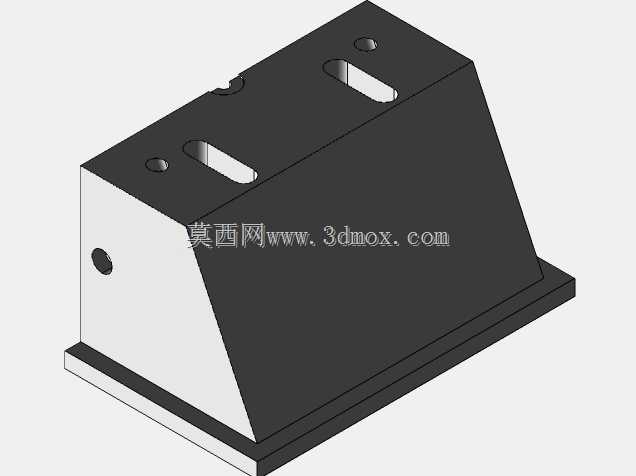

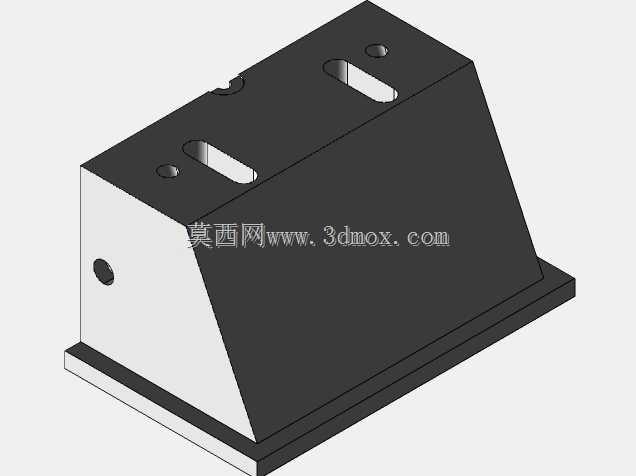

　　这款成型结构件主要应用在家用台扇、落地扇的机头与支撑杆连接部位的生产装配环节，是风扇零部件冲压、弯折成型工序里的核心定位工装部件，直接决定风扇连接部位的尺寸精度与装配契合度。日常生产中，风扇连接部位的金属板材需要经过多道弯折、冲孔工序才能完成成型，这款结构件就是在成型工序中承担板材定位、弯折支撑、冲孔导向的作用，避免板材在冲压受力时出现偏移、回弹超差的问题，保障批量生产时零件尺寸的一致性。从结构设计来看，主体采用斜楔式受力布局，倾斜的支撑面刚好匹配风扇连接座的弯折角度，顶面开设的两个长圆孔是安装调节位，可根据不同型号风扇板材的厚度、弯折尺寸微调安装位置，适配小范围的规格调整需求，无需重新更换整套工装，能减少生产线换型的调试时间。

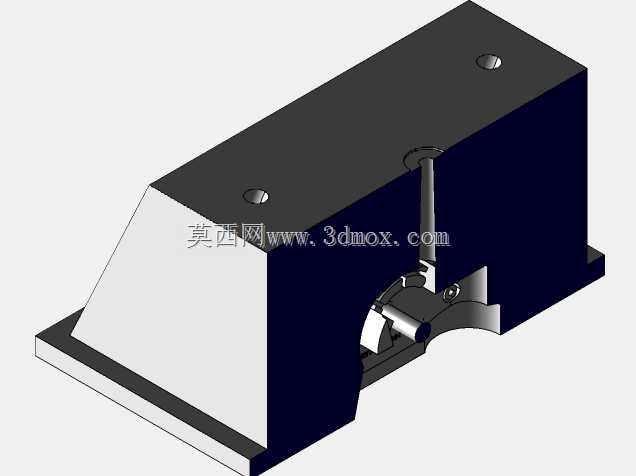

　　侧面的深蓝色挡块是侧向定位结构，板材放置时可直接靠在挡块侧面完成X方向定位，前端的弧形卡槽刚好对应风扇连接座的圆弧包边结构，弯折时能给圆弧部位提供稳定的内支撑，避免圆弧部位出现褶皱、凹陷的成型缺陷。底部的安装底板预留了螺栓固定孔位，可直接固定在冲压设备的工作台上，安装边界与常规16吨开式冲床的工作台T型槽间距匹配，不需要额外加工过渡连接板，现场安装时直接穿入T型螺栓即可完成固定，对生产现场的设备适配性较强。设计时充分考虑了成型工序的受力特点，主体支撑部位采用加厚的实体结构，承受冲压冲击力时不会出现形变，长期使用后定位精度保持性较好，斜面上的小圆孔是定位销孔，板材放置时可通过定位销快速完成初定位，操作人员上下料时不需要反复调整位置，

　　能有效提升单工序的生产效率。前端的活动压块结构可在冲压下行时随动压紧板材边缘，避免板材在弯折过程中出现窜动，压块的圆弧面与零件成型后的圆弧面完全贴合，不会在零件表面留下压痕，保障成型后零件的外观质量。整体结构没有多余的复杂设计，所有加工面都是规则的平面与圆弧面，普通铣床、线切割设备即可完成加工，制造成本较低，后期维护时只需要更换磨损的定位销与压块即可，不需要整体更换工装，能有效降低生产现场的工装维护成本。
