餐叉成型用叉式冲压模具结构设计

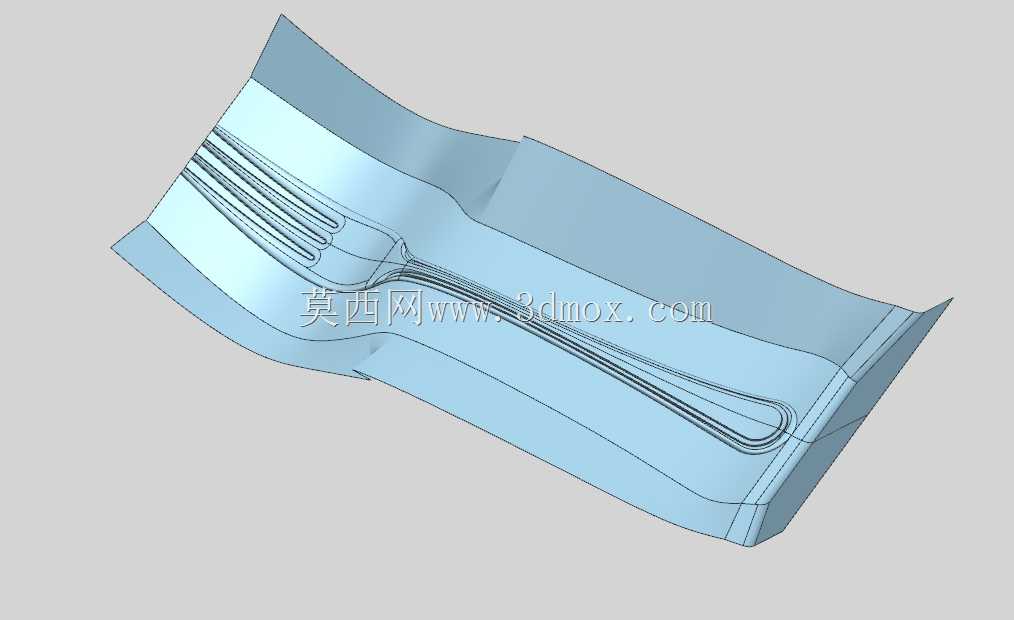

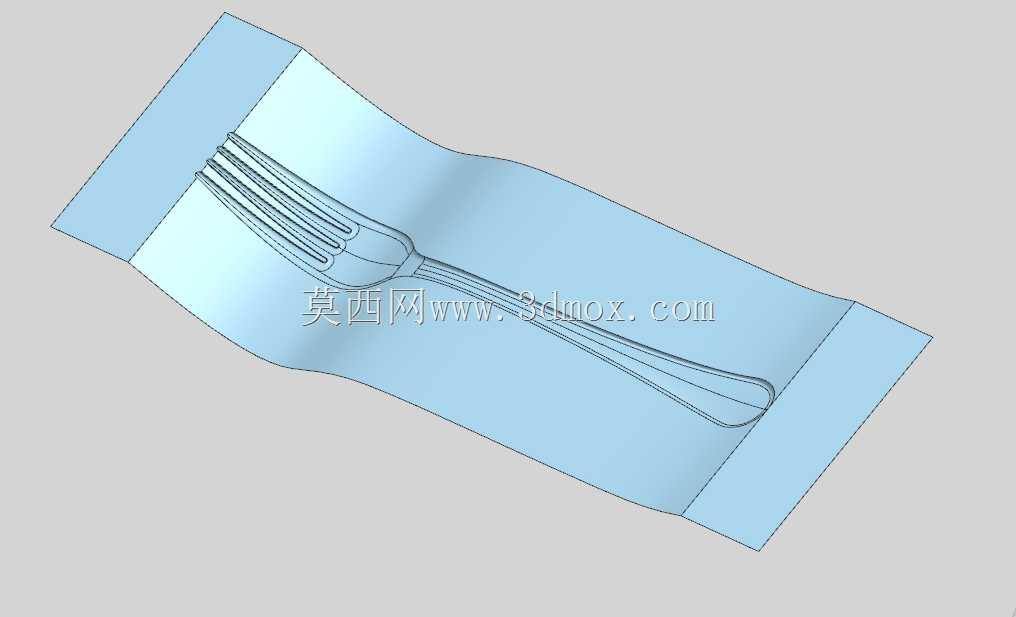

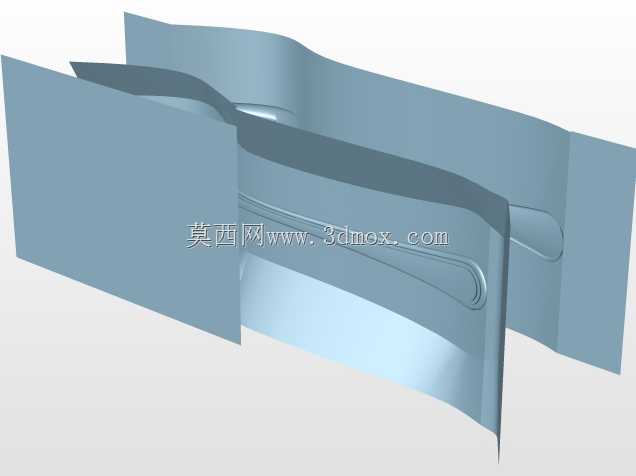

　　这套叉式成型模具主要面向金属餐叉的批量冲压成型工序，在日用五金餐具生产场景中，这类模具直接决定了餐叉成品的成型精度与生产节拍，是餐叉冲压生产线的核心工装部件。从结构设计来看，模具的型腔完全匹配餐叉的整体轮廓，叉齿部位的型腔做了等距间隙排布，每道叉齿的成型槽边缘都做了0.02mm的圆角过渡处理，避免冲压过程中金属板材出现应力集中导致的撕裂、飞边问题，同时保证叉齿成型后边缘光滑无毛刺，减少后续抛光工序的加工余量。模具的分模面沿着餐叉的最大轮廓线设置，合模时的贴合面做了研配处理，合模间隙控制在0.01mm以内，防止冲压时出现料边窜动导致的成品尺寸超差。在实际生产应用中，这套模具适配常规的开式可倾压力机安装，

　　上下模座的安装孔位按照通用压力机的工作台T型槽间距设计，安装时无需额外制作过渡转接板，直接通过压板即可完成固定，安装边界适配160吨及以上吨位的常规冲压设备，模架的闭合高度控制在280mm，开模行程预留120mm，足够满足成型后工件的取出与废料的滑落需求。设计过程中针对餐叉柄部的弧度成型做了预成型结构考量，在模具进料端设置了预压弯工位，先将平直的金属带料压出柄部的基础弧度，再进入终成型工位完成整体轮廓的冲制成型，避免一次成型导致的柄部弧度回弹超差，同时在叉齿末端的型腔位置设置了顶料销，成型完成后顶料销同步动作将工件从型腔内顶出，防止工件粘在上模影响连续生产。模具的导向采用四导柱导向结构，导柱导套的配合精度选H6/h5级别，

　　保证连续冲压过程中上下模的对位精度，即使长时间高速冲压也不会出现型腔错位的问题，有效提升模具的连续冲压寿命。从成型工艺来看，这套模具可适配0.8-1.2mm厚度的304不锈钢板材或者食品级铝合金板材的冲压成型，成型后的餐叉轮廓度公差可控制在0.05mm以内，叉齿的平行度公差不超过0.03mm，完全满足日用餐具的尺寸精度要求，生产过程中配合自动送料机构可实现连续自动化冲压，单工位生产节拍可达每分钟30-40件，大幅提升餐叉的批量生产效率。
