四工位方形盒体注塑浇注流道结构

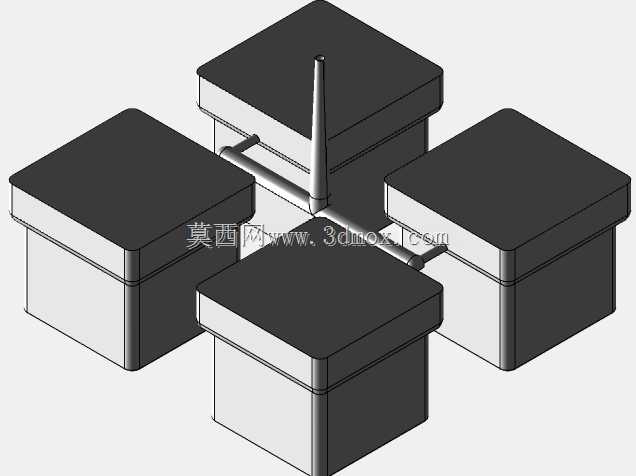

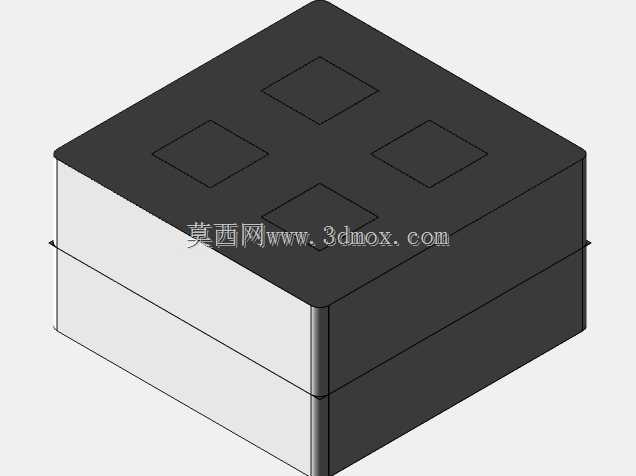

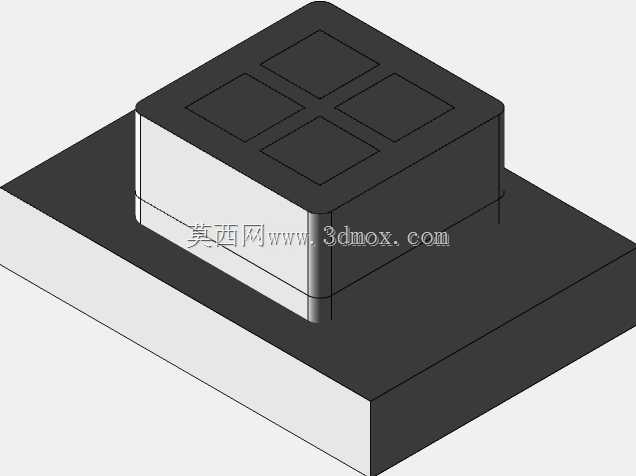

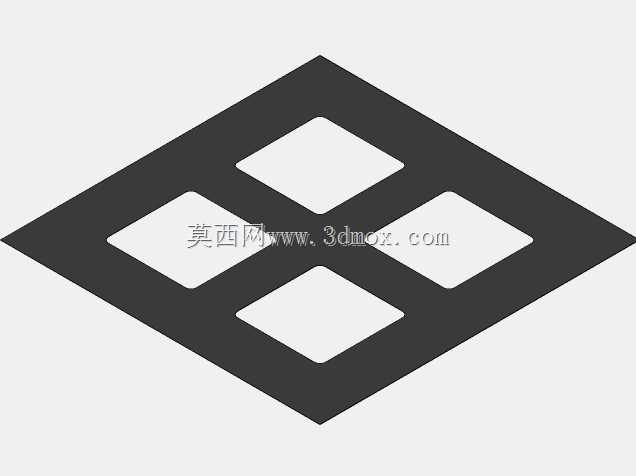

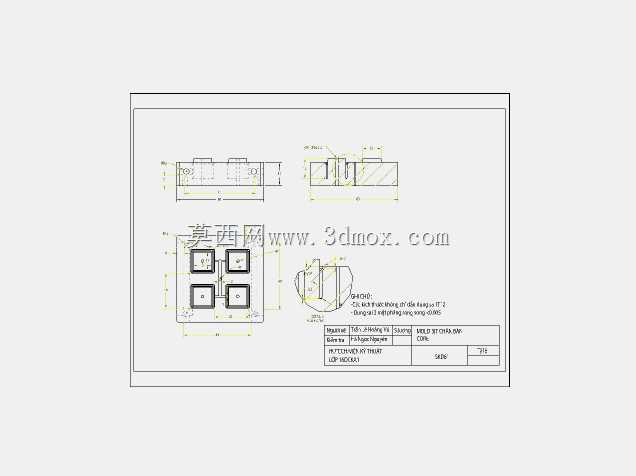

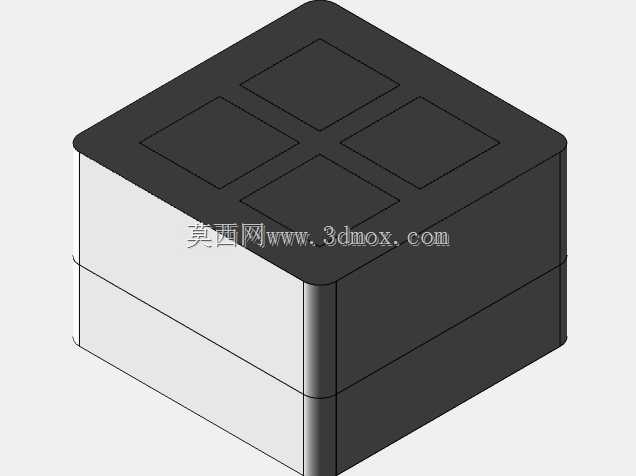

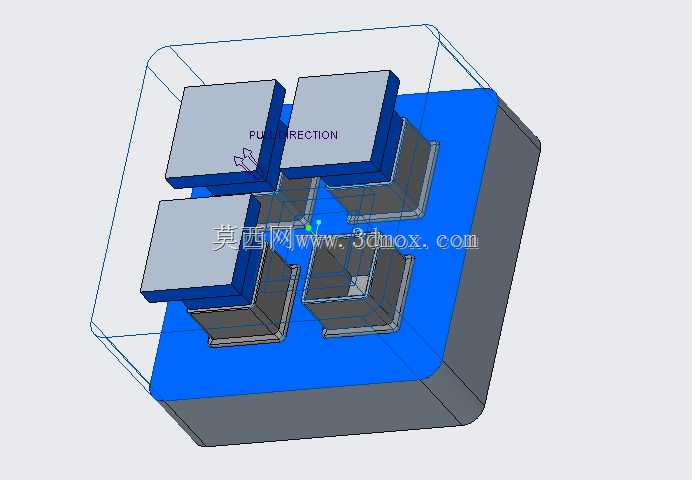

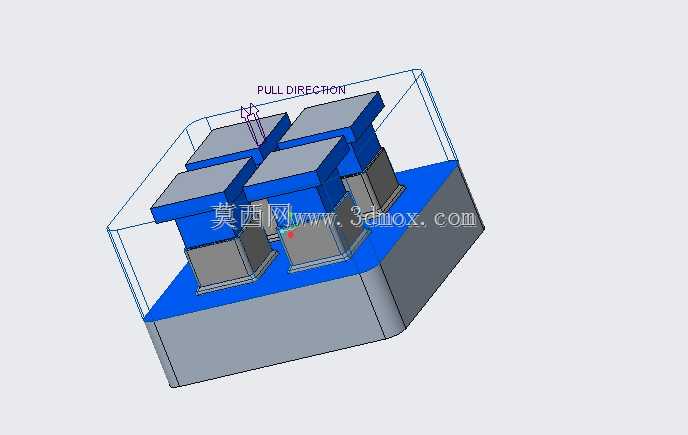

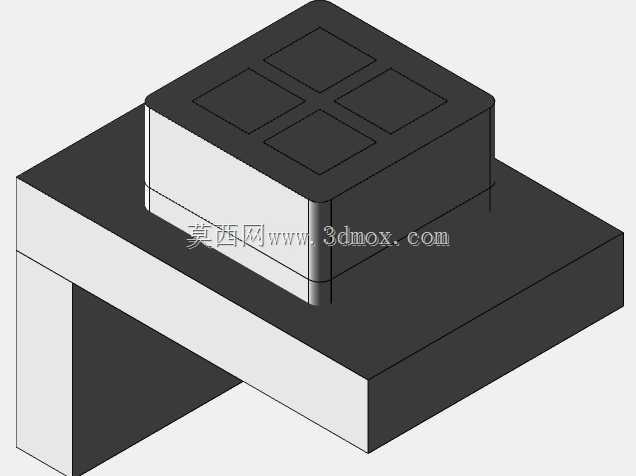

　　这套结构围绕四个方形盒体类塑件的一模四腔注塑成型需求搭建，核心呈现的是模具型腔侧的浇注系统排布逻辑，四个盒体型腔按十字对称方位分布在分型面投影区域内，主流道从分型面中心位置垂直引出，末端延伸出标准冷料井结构，四条分流道沿十字方向水平延展，分别对接四个型腔的进料点位，整套流道截面采用圆形流道设计，在保证熔料输送效率的同时尽可能降低流道凝料的用料占比。

　　从实际生产场景出发，这类布局多用于小型日用塑料收纳盒、电器接线盒、方形防护端盖类塑件的批量注塑工序，四腔对称排布的优势首先体现在注射压力的均衡分配上：熔料从中心主流道进入后，到四个型腔的流动距离完全一致，充填过程中四个型腔的进料时序、保压压力传递偏差可以控制在极小范围，有效避免多腔模常见的各腔塑件重量不均、收缩率差异大、局部缺胶或飞边的问题。

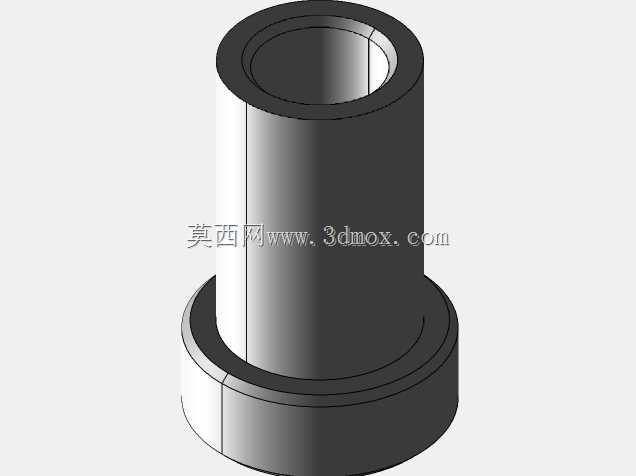

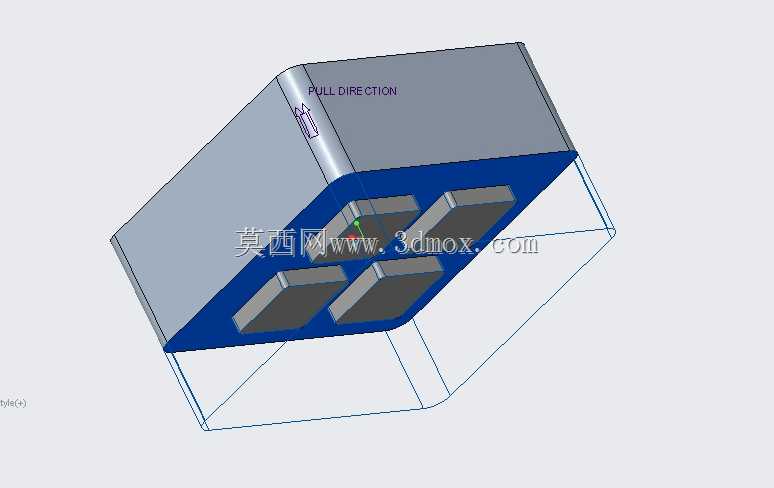

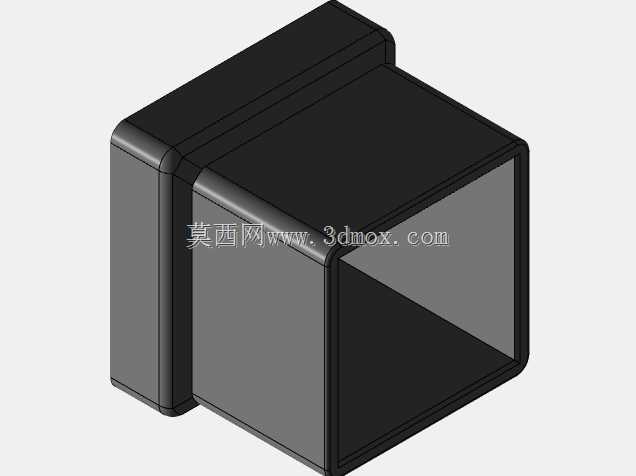

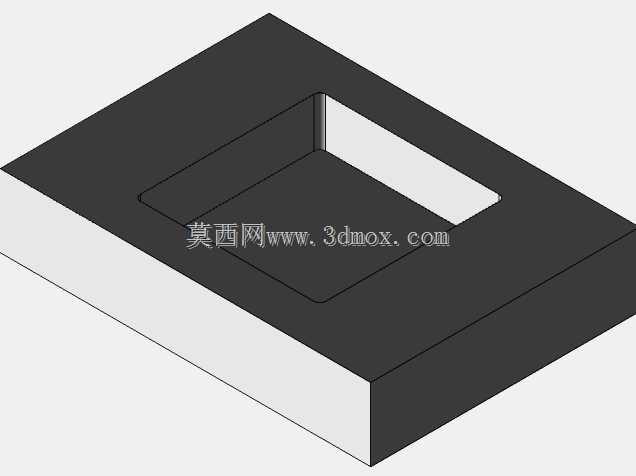

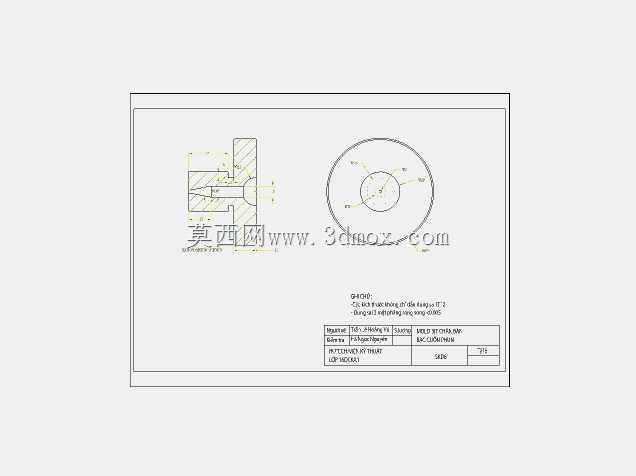

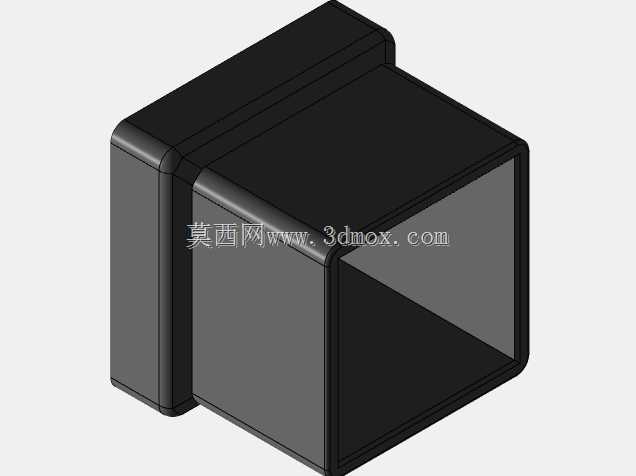

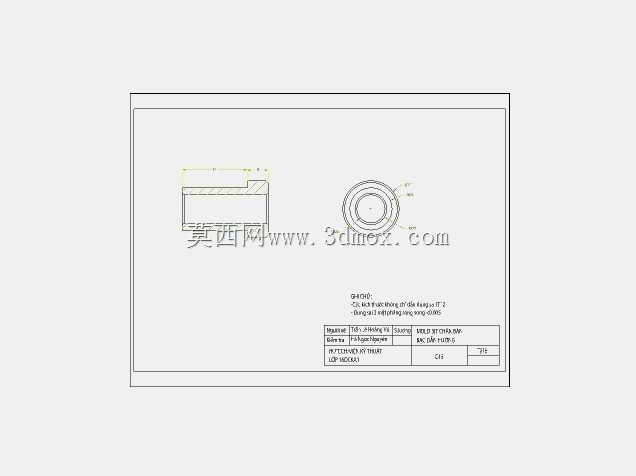

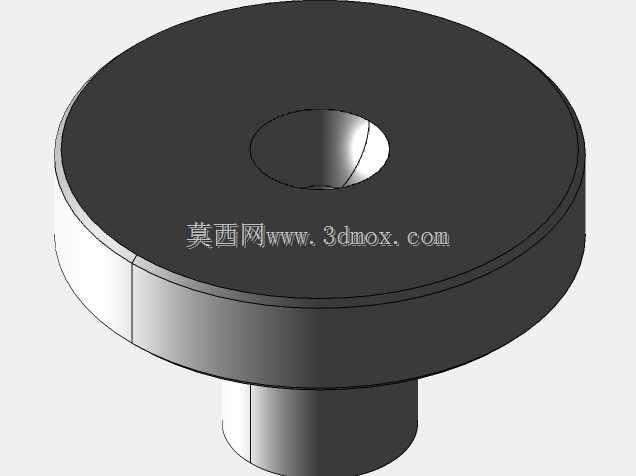

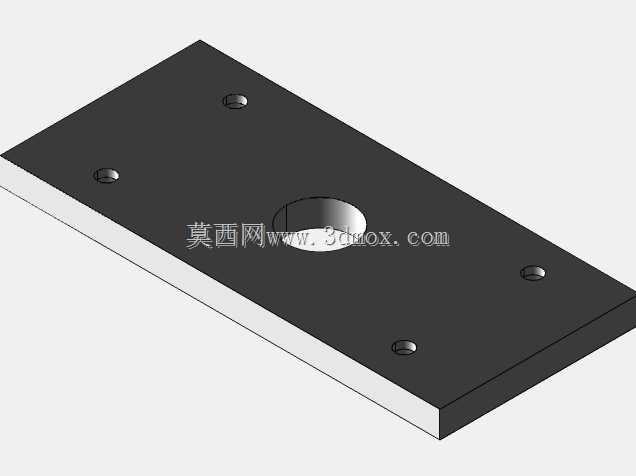

　　盒体型腔本身采用带圆角的方形直壁结构，侧壁预留了均匀的脱模斜度，分型面贴合线设置在盒体开口端的法兰边缘位置，既可以保证盒体侧壁外观无分型线夹痕，也能在开模时让塑件随动模侧顺利脱离型腔。流道转角位置全部做了圆弧过渡处理，没有尖锐折角，避免熔料高速流经转角时出现剪切过热降解，或是流动阻力突增造成的充填压力损失。中心主流道的衬套入口做了标准球面凹坑匹配注塑机喷嘴，末端的冷料井长度足够容纳注射前期喷嘴处产生的低温冷料，防止冷料进入型腔造成塑件内部冷疤或强度缺陷。

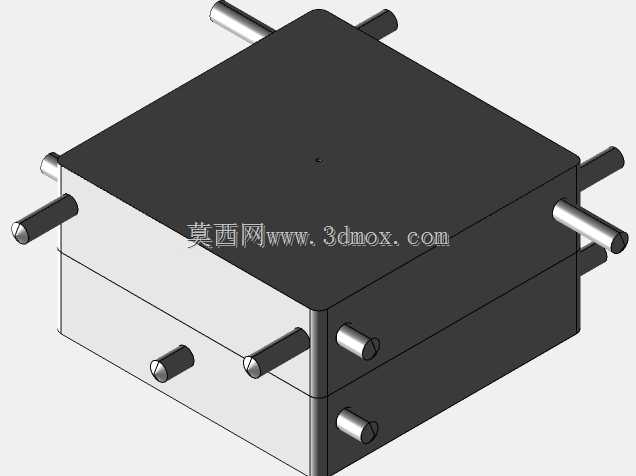

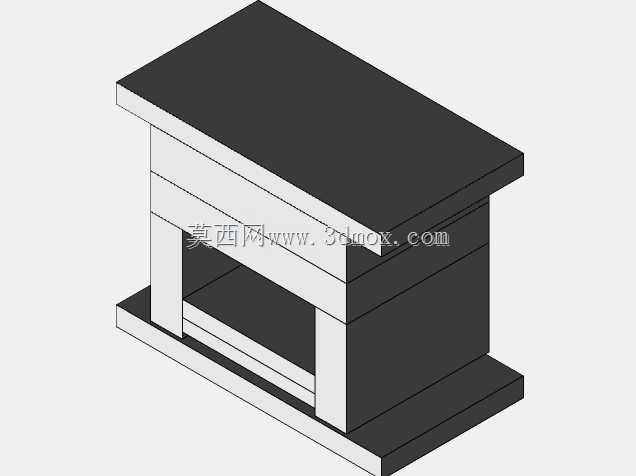

　　安装边界层面，四个型腔的外轮廓间距经过校核，预留了足够的冷却水道排布空间，每两个相邻型腔之间的间隙可以布置直径8-12mm的直通冷却水孔，保证成型过程中型腔各区域温度均匀；流道的总投影尺寸控制在标准模架的分型面有效范围内，四周预留的锁模力承压面宽度满足注塑机额定锁模力的承压要求，不会出现分型面局部溢料的问题。分流道与型腔对接的进料口采用侧浇口形式，浇口位置选在盒体开口端的侧壁边缘，成型后浇口凝料可以快速手工或自动冲切去除，残留痕迹小，不会影响盒体后续的叠放装配与外观质量。整套结构在建模时完整还原了流道的拔模斜度、型腔边缘的圆角过渡、各组件的配合间隙，结构工程师可以直接在此基础上补充顶出机构、冷却回路与模架紧固件，快速完成整套注塑模的细化设计。
