多关节焊接机械臂结构设计

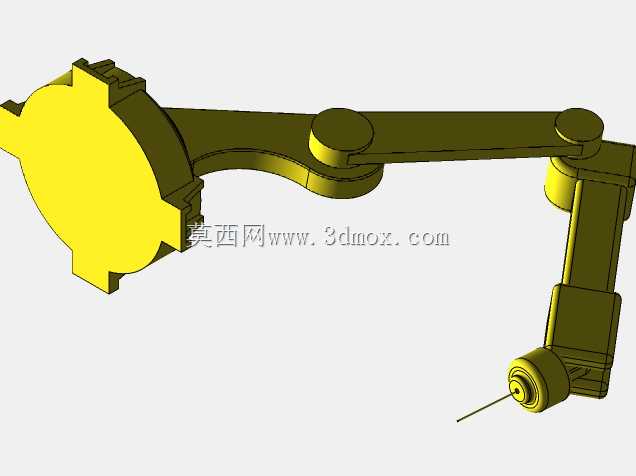

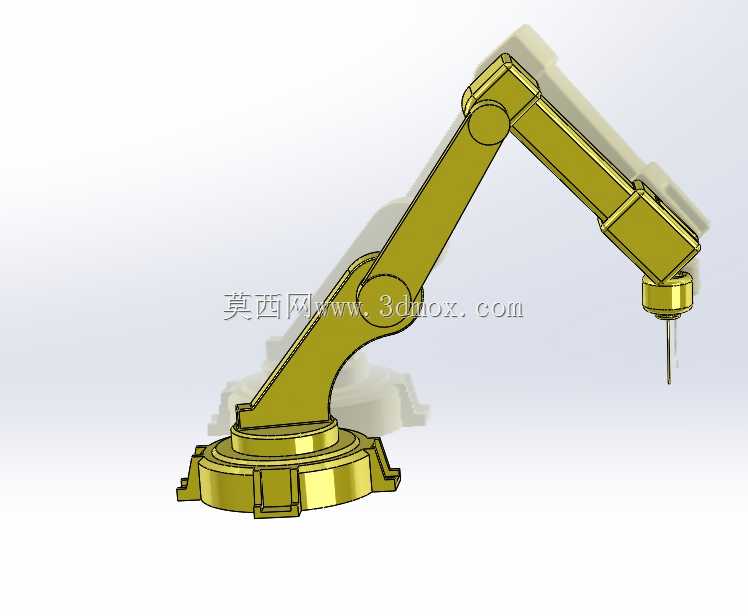

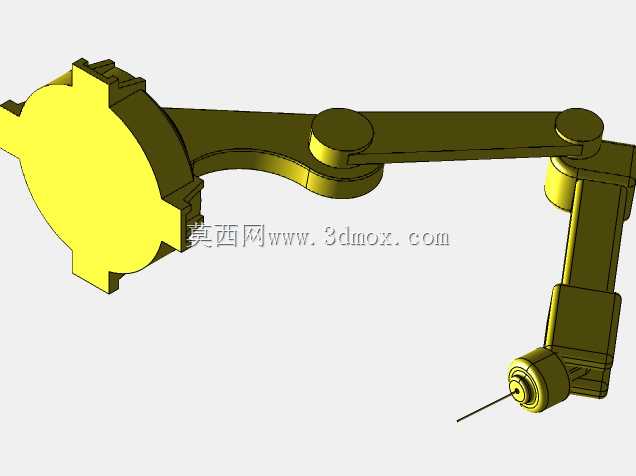

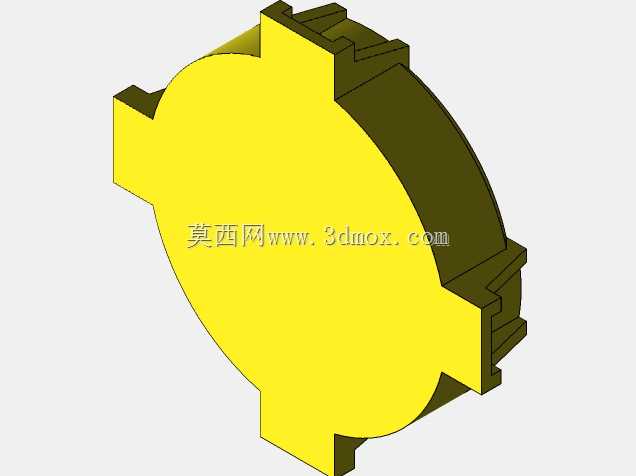

　　这款多关节焊接执行机构，主要面向金属构件焊接工位的自动化作业需求，适配汽车零部件加工、钢结构件预制、五金制品批量焊接等场景，可替代人工完成长焊缝、复杂轨迹焊缝的连续焊接作业，降低人工焊接过程中弧光、烟尘对操作人员的职业伤害，同时保障焊缝轨迹的一致性，减少人工焊接时的手抖、轨迹偏移带来的焊接缺陷。从结构设计逻辑来看，整机采用六轴串联关节布局，底座为回转支撑结构，内置大扭矩传动组件，可实现整臂360度水平方向回转，覆盖工位周边环形作业范围，底座安装面预留了标准螺栓固定孔位，可直接匹配车间现有焊接工装平台的安装基准，无需额外加工过渡连接座，安装边界控制在直径600mm的圆形区域内，不会占用过多工位排布空间。

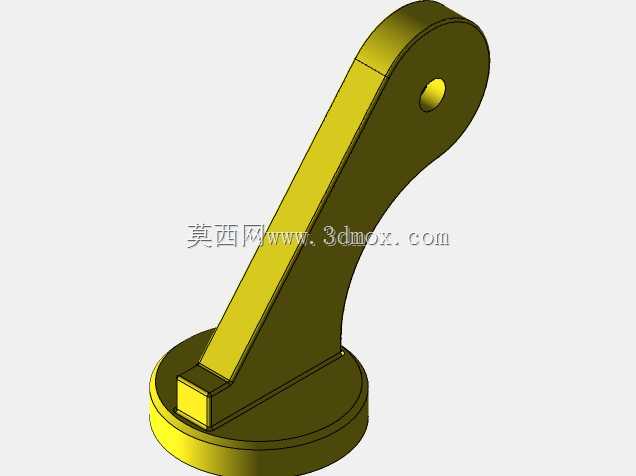

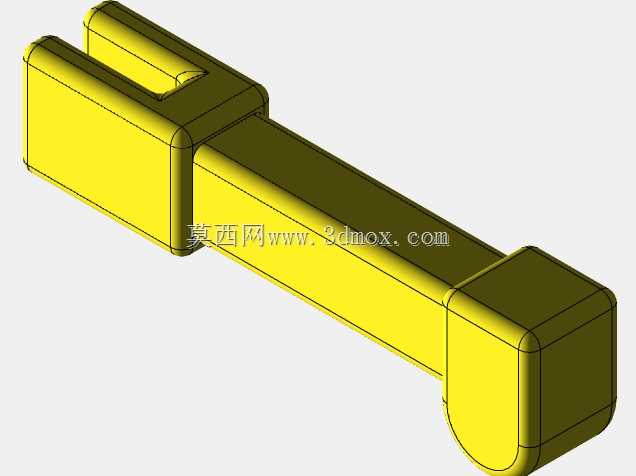

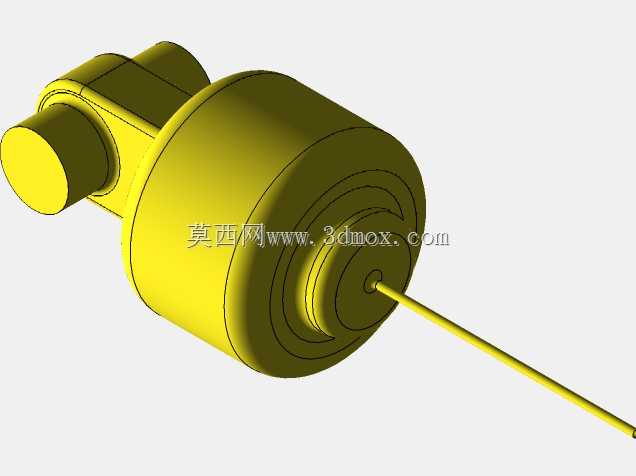

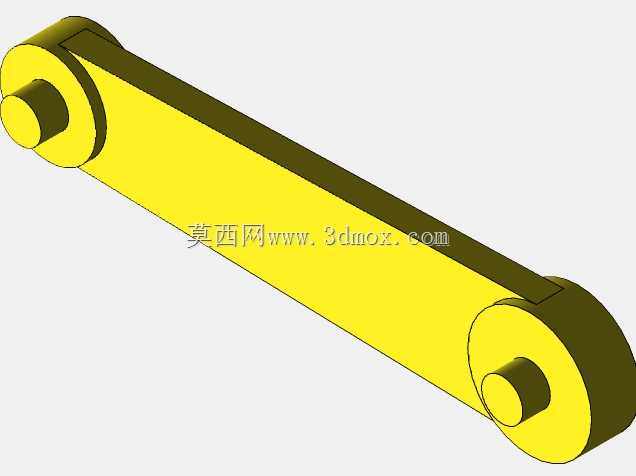

　　大臂与小臂采用等强度箱型结构设计，在保证关节扭转刚度的前提下，尽可能降低臂身自重，减少关节驱动端的负载冗余，臂身内部预留了焊枪线缆、气路管线的走线腔，所有管线从臂身内部穿行，避免作业过程中管线与周边工装、工件发生剐蹭缠绕，同时减少焊接飞溅对管线的灼蚀损伤。末端执行端采用标准快换接口设计，可适配不同规格的气保焊枪、氩弧焊枪，也可根据工位需求更换为激光焊接头，末端法兰的安装基准面与关节回转轴的同轴度控制在0.02mm以内，保障焊枪姿态调整的精度。设计过程中针对各关节的运动行程做了硬限位与软限位双重防护，大臂俯仰角度覆盖-45度到正75度区间，小臂俯仰角度覆盖-60度到正85度区间，末端腕部可实现两个维度的旋转调整，整体作业半径可达1.

　　8米，可覆盖常见中小型焊接工件的全部焊缝位置，无需频繁挪动工件或调整底座安装位置。关节处的密封结构采用耐温防尘设计，可阻挡焊接烟尘、金属飞溅碎屑进入关节轴承与传动副内部，延长设备维护周期，臂身表面做了耐高温防粘涂层处理，焊接飞溅落到臂身表面后可自然脱落，不会在臂身表面堆积形成焊渣结垢，减少日常清洁维护的工作量。在实际产线适配中，该机械臂可搭配变位机使用，通过联动控制实现工件与焊枪的协同运动，完成空间复杂曲线焊缝的焊接作业，相比直角坐标焊接设备，其动作灵活性更高，可深入工件内部的狭窄空间完成焊接，适配更多异形构件的焊接需求。
