双立柱桁架式龙门移栽机械手结构设计

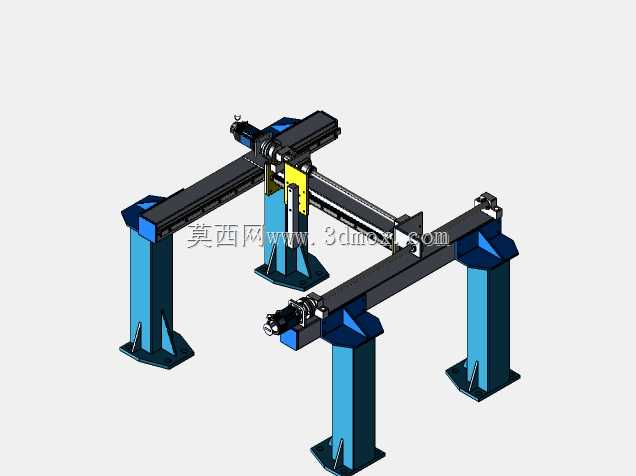

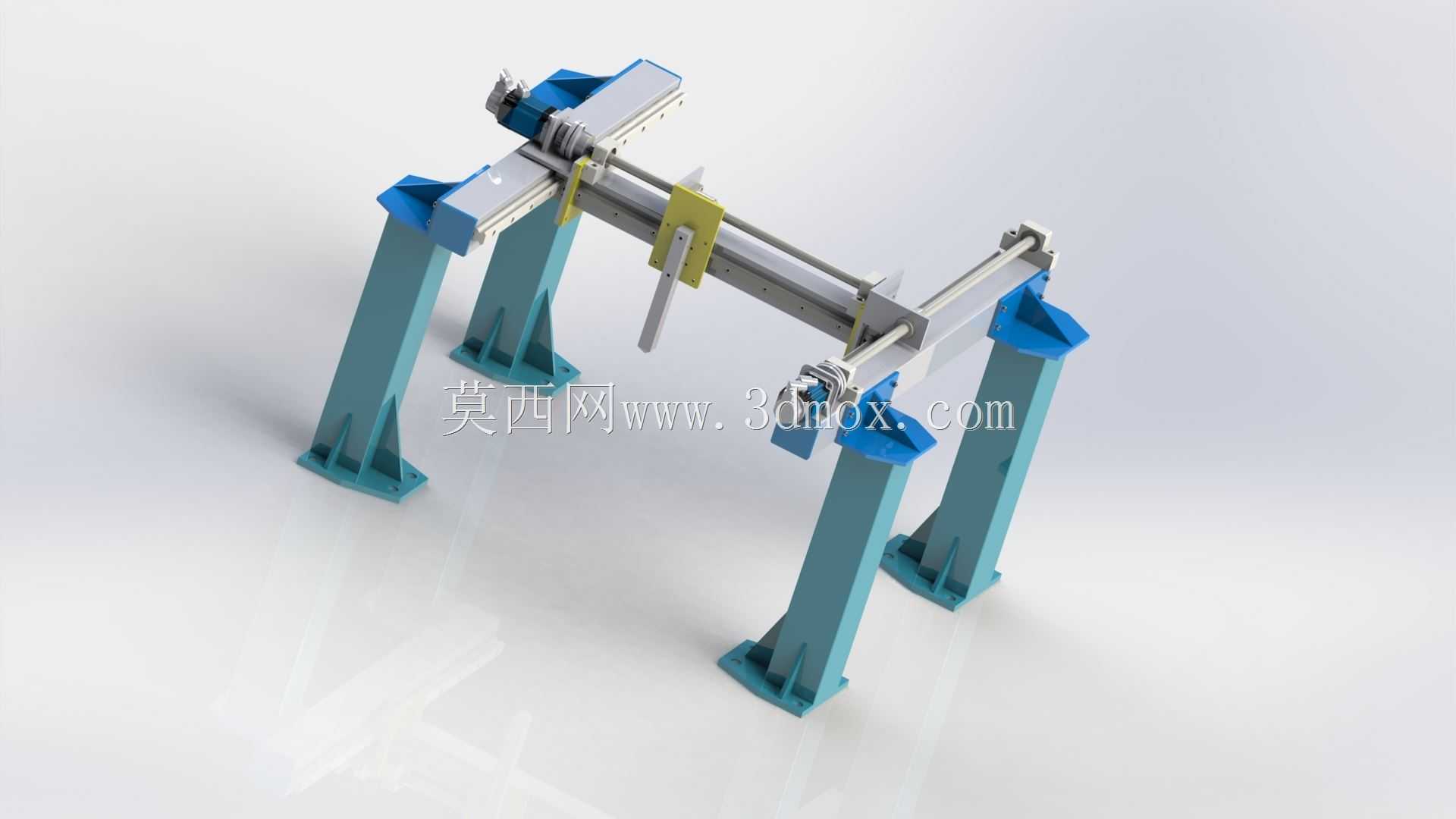

　　这套桁架式龙门移栽结构，目前在3C电子零部件上下料、新能源电芯转运、板材长距离搬运工位的应用覆盖率很高，相比关节型机器人，它的作业覆盖范围是规整的矩形平面，不会出现关节臂奇异点问题，在长行程直线搬运场景下的重复定位稳定性更有优势。从结构布局来看，四根等截面方管立柱作为整个设备的支撑基础，立柱底部设计了带安装孔的法兰底板，可直接通过膨胀螺栓或化学锚栓固定在车间硬化地面上，安装时需要先校准四根立柱的顶面平面度，误差控制在0.2mm/m以内，避免后续横梁安装出现扭曲应力，影响直线导轨的运行寿命。两根平行布置的X向横梁架设在立柱顶端，横梁上集成了重载型直线导轨与齿轮齿条传动副，相比同步带传动，齿轮齿条的传动刚性更强，适合大负载、

　　高加速度的移栽工况，横梁的截面做了内部筋条优化，在跨距3米到6米的常规应用场景下，横梁中部的静挠度可以控制在0.5mm以内，不会因为负载下垂影响末端执行器的定位精度。跨接在两根X向横梁上的是Y向移动滑台，滑台通过四个导向滑块与X向导轨配合，由伺服电机搭配减速器驱动齿轮沿齿条运动，滑台本体采用铝合金一体铣削成型，在保证结构刚性的同时降低了运动部件的自重，减少X向驱动的负载惯量。Y向横梁上搭载的Z向升降轴，采用带抱闸的伺服电机驱动滚珠丝杠传动，可实现末端执行器的垂直升降动作，Z轴的滑座上预留了标准的安装法兰接口，可以根据实际工位需求加装气动夹爪、真空吸盘、电动抓手等不同的末端执行器，适配不同材质、不同形状工件的抓取需求。

　　设计这套结构的时候，需要重点核算三个方向的运动惯量匹配，伺服电机的转子惯量与负载折算惯量的比值要控制在1:5以内，避免高速启停时出现震荡、过冲的问题；同时要在各轴的两端安装硬限位与软限位双重保护装置，防止滑台超程脱轨。走线方面采用坦克链内置线缆的方式，将动力线、编码器线、气管都收纳在拖链内部，避免运动过程中线缆拉扯磨损，拖链的弯曲半径要根据线缆的最小弯曲要求选型，防止长期弯折出现线芯断裂的问题。这种龙门结构的安装边界比较灵活，可根据车间的实际布局调整立柱间距与横梁长度，既可以架设在流水线正上方完成跨线转运，也可以搭配多台加工设备组成自动上下料单元，单轴的运行速度最高可以达到1.5m/s，重复定位精度可以控制在±0.1mm，

　　完全满足多数制造业自动化搬运工位的精度要求。日常维护时只需要定期给导轨、丝杠加注润滑脂，检查齿轮齿条的啮合间隙，就可以保证设备长期稳定运行，相比同类移栽设备，它的结构模块化程度高，后期拓展行程、更换轴组件都比较方便，不需要对整体结构做大规模改动。
