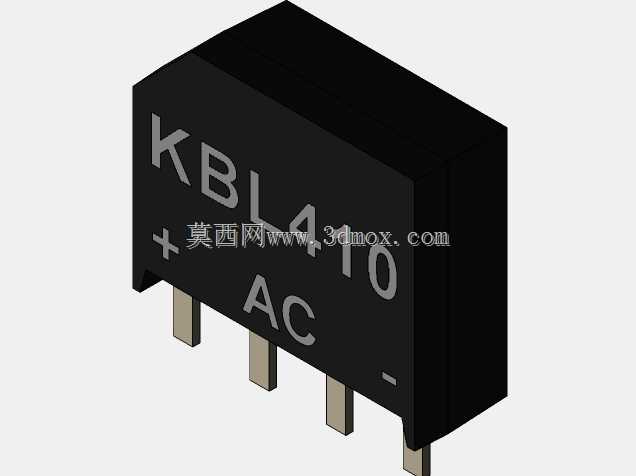

KBL410整流桥堆电子元件三维结构

　　这款KBL410整流桥堆的三维建模，完全围绕实际电路装配与生产选型需求展开，建模过程中优先还原了器件的引脚排布、本体轮廓与极性标识细节，方便结构工程师在做电源类产品PCB布局、壳体开孔设计时直接调用，避免反复核对实物尺寸产生的设计偏差。在日常的小功率电源适配器、低压控制板、小型家电供电模块、通讯终端整流电路中，这类桥堆是交流转直流回路的核心器件，承担着将输入端交流电流整流为脉动直流的功能，四个引脚分别对应两个交流输入端、直流正输出端与直流负输出端，建模时严格对齐了行业通用的KBL封装引脚间距，引脚伸出本体的长度、引脚截面尺寸都按照量产器件的实际公差做了还原，确保导入PCB装配环境后，引脚与焊盘的匹配度符合波峰焊、手工焊的工艺要求。

　　从设计思路上，建模时没有做多余的外观美化，本体的黑色塑封外壳做了符合实际注塑工艺的圆角处理，表面丝印的极性符号、型号标识位置完全参照量产实物的印刷位置，方便装配环节的工人快速识别极性，避免反向插装造成的器件烧毁、电路短路问题。本体的长宽高尺寸严格遵循KBL封装的通用安装边界，塑封本体的侧面没有多余凸起，在排布板上元件时，周边预留的安全间隙可以按照常规直插半导体器件的间距要求设置，不需要额外为该器件预留特殊避让空间。引脚采用直插式设计，引脚末端做了轻微的倒角处理，对应实际生产中引脚浸锡后的端面形态，在做虚拟装配验证时，可以直观检查引脚穿过PCB焊盘后的伸出长度是否符合剪脚工艺要求，避免引脚过长触碰壳体或者相邻走线造成的安全隐患。

　　这类桥堆在实际使用中通常不需要额外加装散热片，依靠自身塑封本体与引脚的导热就能满足1A量级电流下的散热需求，建模时还原了本体底部与PCB板面的贴合间隙，方便工程师在做热仿真分析时，准确设置器件与板面的热传导参数，评估不同负载下的器件温升情况，确保产品在额定工作环境下的长期可靠性。对于做消费类电子、小型工业控制板的结构设计人员来说，准确的桥堆三维模型能大幅减少样机打样阶段的装配干涉问题，在设计前期就能确认元件与壳体、周边接插件、大容量电容的位置关系，避免后期改模带来的成本浪费。
