桁架底座式风车曝气增氧设备结构

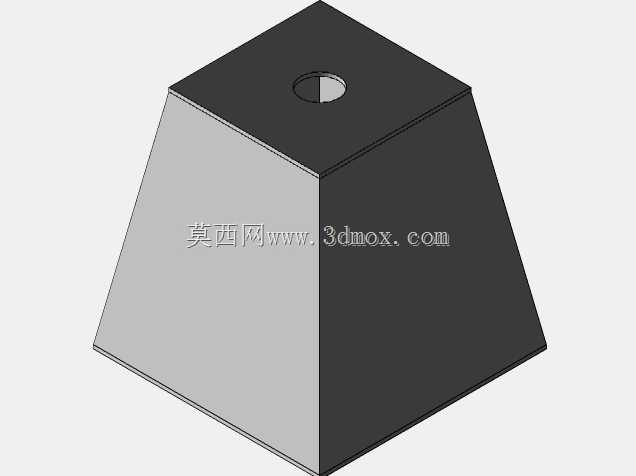

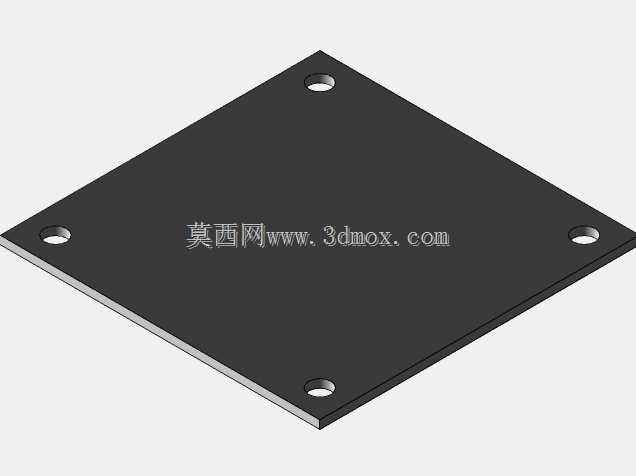

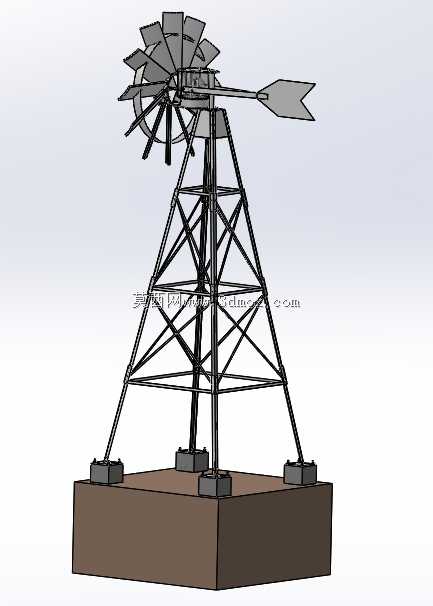

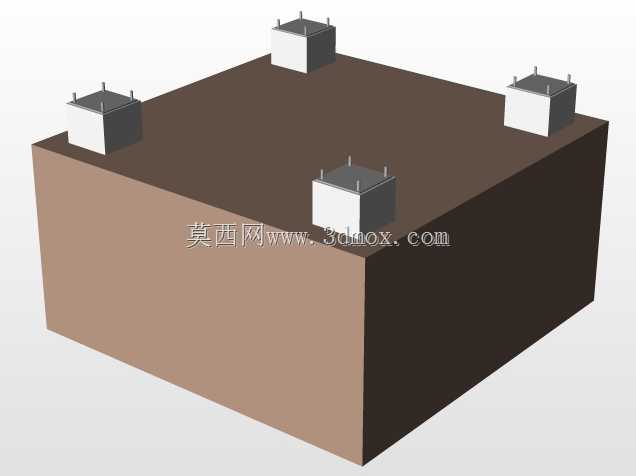

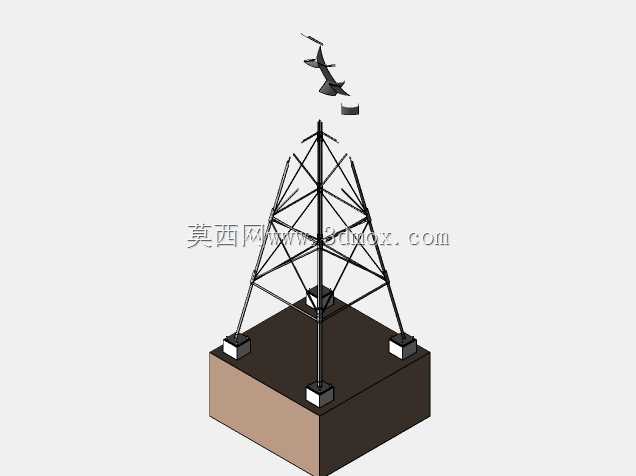

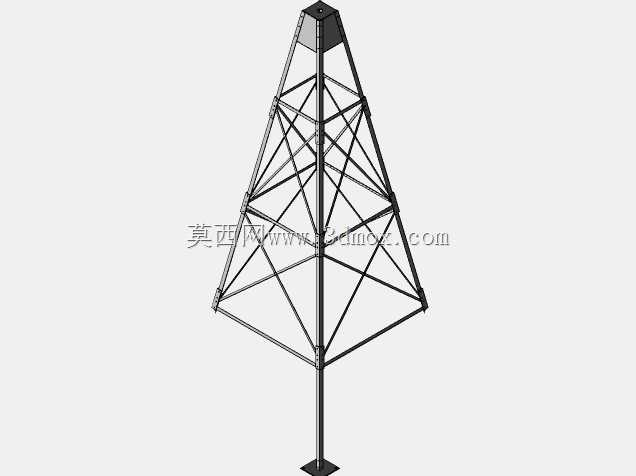

　　在小型景观水体、农村分散式污水处理塘、养殖塘的水体治理场景中，风车曝气设备是无需外接电力的低能耗增氧方案，依靠自然风力驱动叶轮转动，通过传动结构带动底部曝气组件完成水体充氧，避免水体因缺氧出现黑臭、厌氧菌过度繁殖的问题。这套风车曝气结构采用桁架式塔架设计，整体以方管型材焊接成空间桁架结构，四根主斜撑从底部基座延伸至塔顶风轮安装位，中间辅以横撑、斜撑形成稳定的三角受力单元，可抵御户外6-8级阵风的侧向载荷，无需额外拉索固定，适配户外开阔无遮挡的安装场景。底部采用分体式混凝土配重基座，四个支脚分别通过预埋螺栓与塔架底部的安装法兰连接，基座整体为矩形块体，单块基座的接地面积经过载荷核算，可避免软土地基出现不均匀沉降，

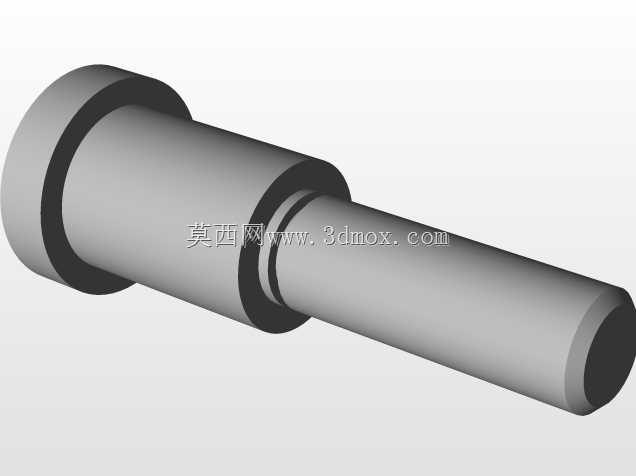

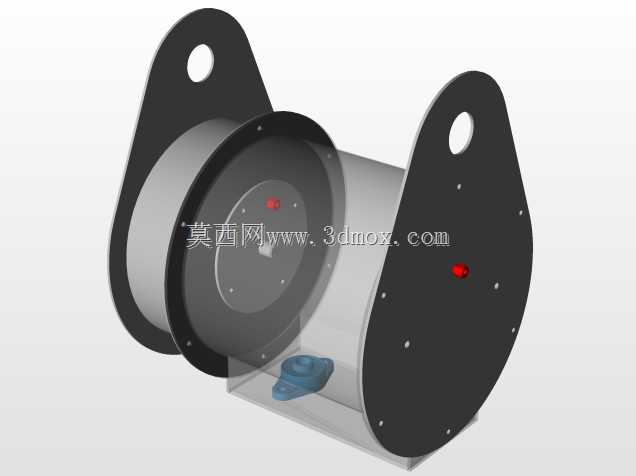

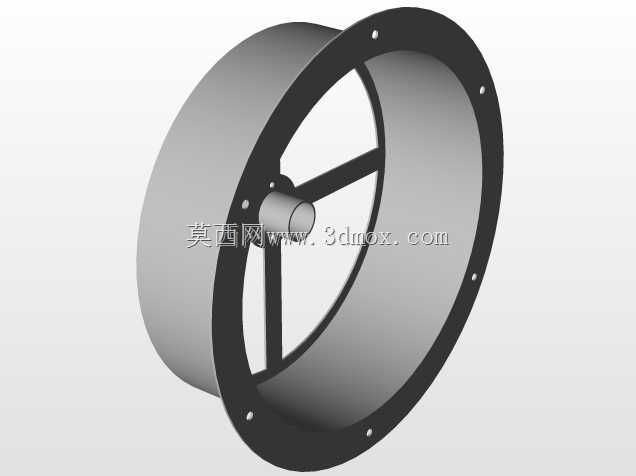

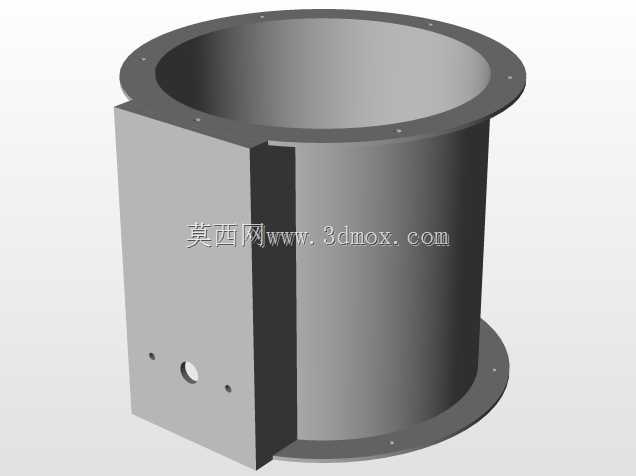

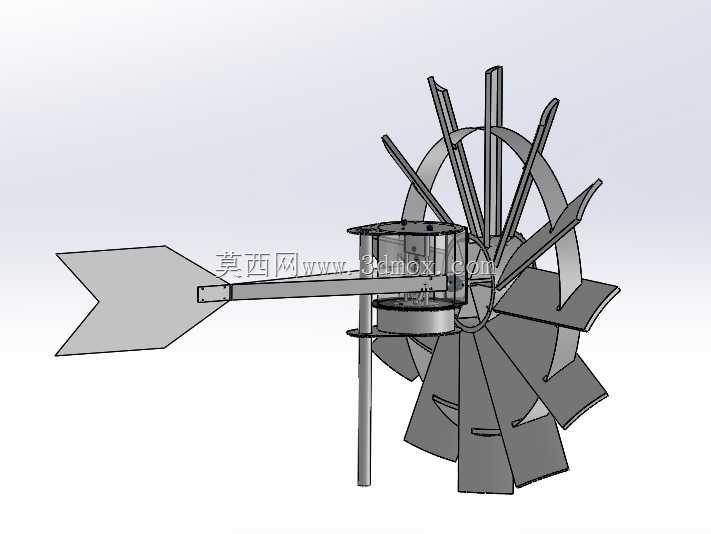

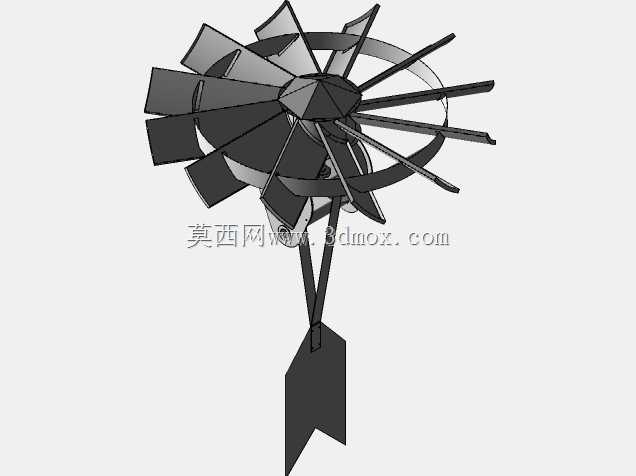

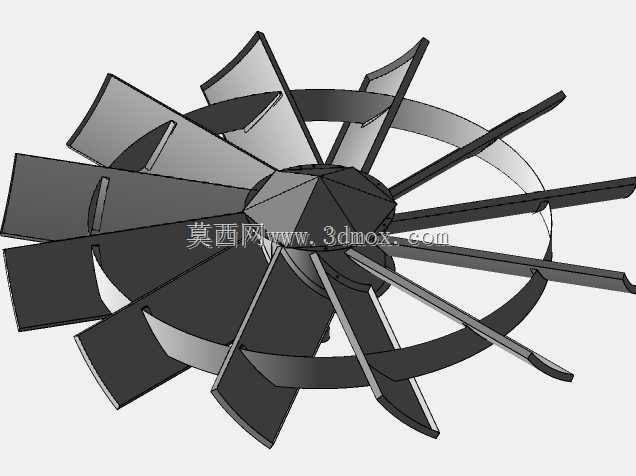

　　安装时无需做大面积混凝土地坪，仅需将四个基座点位找平压实即可完成基础施工，大幅降低野外安装的土建成本。风轮部分采用多叶片冲压式结构，叶片以一定倾角固定在轮毂上，低风速下即可获得足够启动力矩，尾部配套的尾舵可根据风向自动调整风轮朝向，始终保持风轮正对来风方向，最大化风能利用效率。风轮转轴通过塔顶的轴承座固定，传动杆沿塔架中心垂直布置，将风轮的旋转动力传递至底部的曝气泵体，泵体采用可拆卸式快装结构，后期维护时无需拆解整体塔架，仅需松开底部连接法兰即可将泵体取出检修，拆装流程单人即可完成。设计过程中对塔架的受力节点做了应力校核，所有焊接节点均预留足够焊高，风轮与尾舵的转动部位做了间隙预留，避免户外温度变化导致结构变形出现卡滞。

　　整体安装边界控制在基座占地范围内，塔架高度适配小型水体的安装需求，不会对周边景观造成过度遮挡，风轮转动无额外电力消耗，可24小时持续为水体充氧，推动水体上下层交换，改善水体溶氧环境，适合无供电条件的野外水体治理场景使用。
