三位螺钉式接线端子结构设计

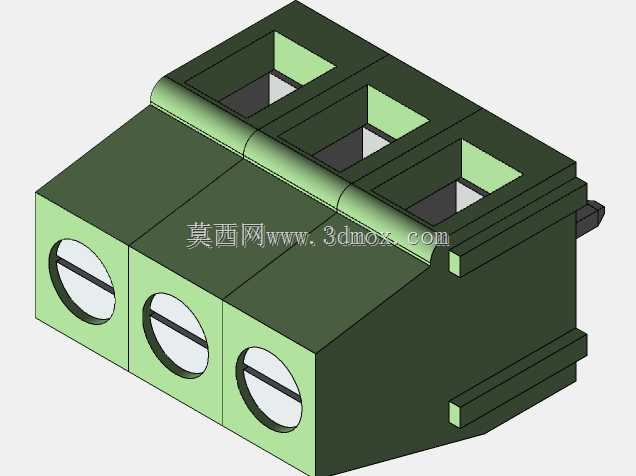

　　这类三位螺钉压接式接线端子，是低压电控、通讯设备内部布线场景里的常用连接件，日常做设备布线设计时经常会用到，主要用来实现多股导线的可靠分接与固定，避免导线直接铰接带来的接触不良、松脱风险。从结构设计来看，这款端子采用5.08mm的标准间距，刚好匹配常规PCB板的焊盘孔距布局，三位独立接线位可同时接入三路导线，每个接线位都配置了独立的螺钉压接结构，导线剥头后插入接线孔，拧紧顶部螺钉即可通过压片将导线牢牢固定，压接面做了防滑纹路设计，即使是多股软线也能保证足够的接触压力，不会因为设备运行时的振动出现松脱、接触电阻变大的问题。外形上采用阶梯式的壳体设计，前端的三个圆形接线孔朝向布线侧，方便操作人员在设备装配时快速插线、拧动螺钉，

　　后端的插针结构直接对应PCB焊盘，过波峰焊时可以直接固定在线路板上，不需要额外的固定结构。安装边界方面，端子整体的宽度、高度都做了紧凑化处理，相邻端子之间可以紧密拼接扩展位数，不会占用过多的PCB板上空间，壳体采用绝缘阻燃的工程塑料材质，相邻接线位之间有独立的隔筋，能够避免不同电位导线之间的爬电风险，满足低压电气设备的绝缘安全要求。在实际选型应用中，这类端子常被用在通讯终端设备、小型工控板、电源模块的对外接线位置，相比焊接式的接线方式，这种螺钉压接的端子后期维护拆换导线更方便，不需要反复拆焊线路板，现场布线时只需要普通螺丝刀就能完成接线操作，对装配人员的技能要求更低。建模过程中需要重点关注螺钉孔与接线孔的同轴度，压片的活动行程要匹配常用导线的线径范围，后端插针的位置度公差要控制在合理范围，保证插件时能顺利对准PCB焊盘，不会出现插装歪斜、虚焊的问题，同时壳体的壁厚要均匀，避免注塑生产时出现缩痕、变形，影响装配精度。
