可调节角度树莓派摄像头安装支撑结构

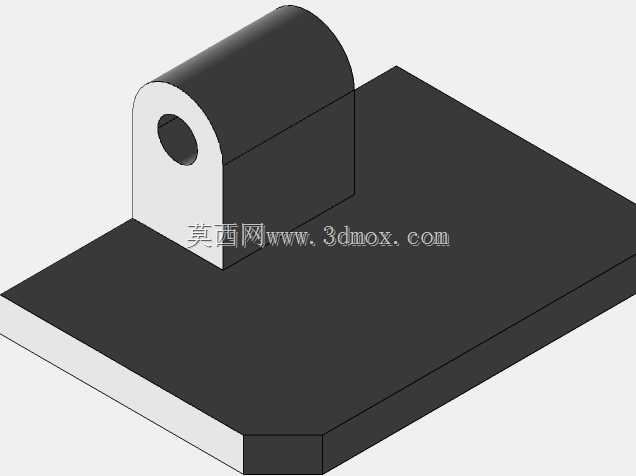

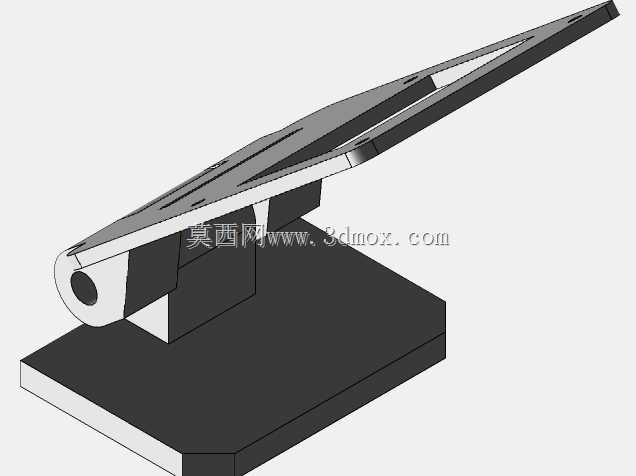

　　这款支撑结构主要面向嵌入式视觉开发场景设计，适配树莓派系列配套摄像头模块的固定安装需求，在桌面调试、小型视觉检测工位、DIY智能设备搭建等场景中都能发挥作用。日常做嵌入式视觉项目时，很多开发者会遇到摄像头摆放角度难固定、临时支撑易移位的问题，这款结构刚好解决这类痛点，不需要额外搭配复杂的调节组件，就能实现摄像头俯仰角度的无级调整，满足不同拍摄视场角的定位要求。从结构设计来看，整体采用分体式布局，底部为方形配重安装底座，底座上设置铰接支撑座，上方为长条型摄像头安装托臂，托臂与支撑座之间通过销轴实现转动连接，铰接位置预留了合适的阻尼间隙，不需要额外加装锁紧旋钮，依靠接触面的摩擦力就能保持调整后的角度，简化了零件数量，

　　也降低了3D打印或者机加工的制作难度。安装边界方面，底部方形底座的平面尺寸控制在常规桌面摆放的合理范围，不会占用过多工作台空间，底座底面为全平面设计，既可以直接放置在平整台面使用，也可以通过双面胶、螺丝穿过预留的安装孔固定在设备壳体或者支架型材上。上方的托臂预留了对应树莓派摄像头的安装孔位，孔位间距匹配标准摄像头模组的固定孔尺寸，安装时不需要额外打孔改造，直接用M2规格的螺丝就能将摄像头模组固定在托臂上，托臂上还开设了长条形减重槽，在保证结构刚性的前提下减少了材料用量，同时也能避让摄像头的排线，避免排线弯折角度过大影响信号传输。设计过程中充分考虑了日常使用的操作便利性，角度调节范围覆盖从水平俯拍到垂直向下拍摄的常用区间，

　　调整时只需要手动扳动托臂到需要的角度即可，不需要借助工具，铰接部位的转动阻尼经过合理匹配，既不会因为过松导致摄像头受重力自行下坠，也不会因为阻尼过大难以调整角度。底座的高度经过优化，当摄像头调整到水平角度时，镜头中心高度刚好匹配常规桌面开发时的拍摄高度，不需要额外垫高就能对准待拍摄的物体，对于做二维码识别、物体颜色检测、简单视觉追踪这类入门级嵌入式视觉项目的开发者来说，这款支撑结构能够省去自行设计固定件的时间，直接打印或者加工后就能投入使用。结构的所有棱角都做了圆角处理，没有尖锐的边角，日常调试挪动时不会划伤手部或者桌面，整体壁厚均匀，不管是采用FDM3D打印制作，还是采用亚克力切割、铝合金小件加工的方式制作，都能顺利成型，不会出现壁厚突变导致的打印翘曲或者加工变形问题。
