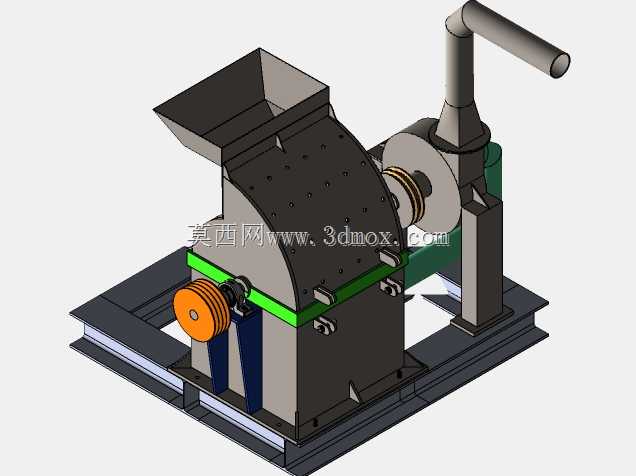

角部锤磨粉碎设备结构设计方案

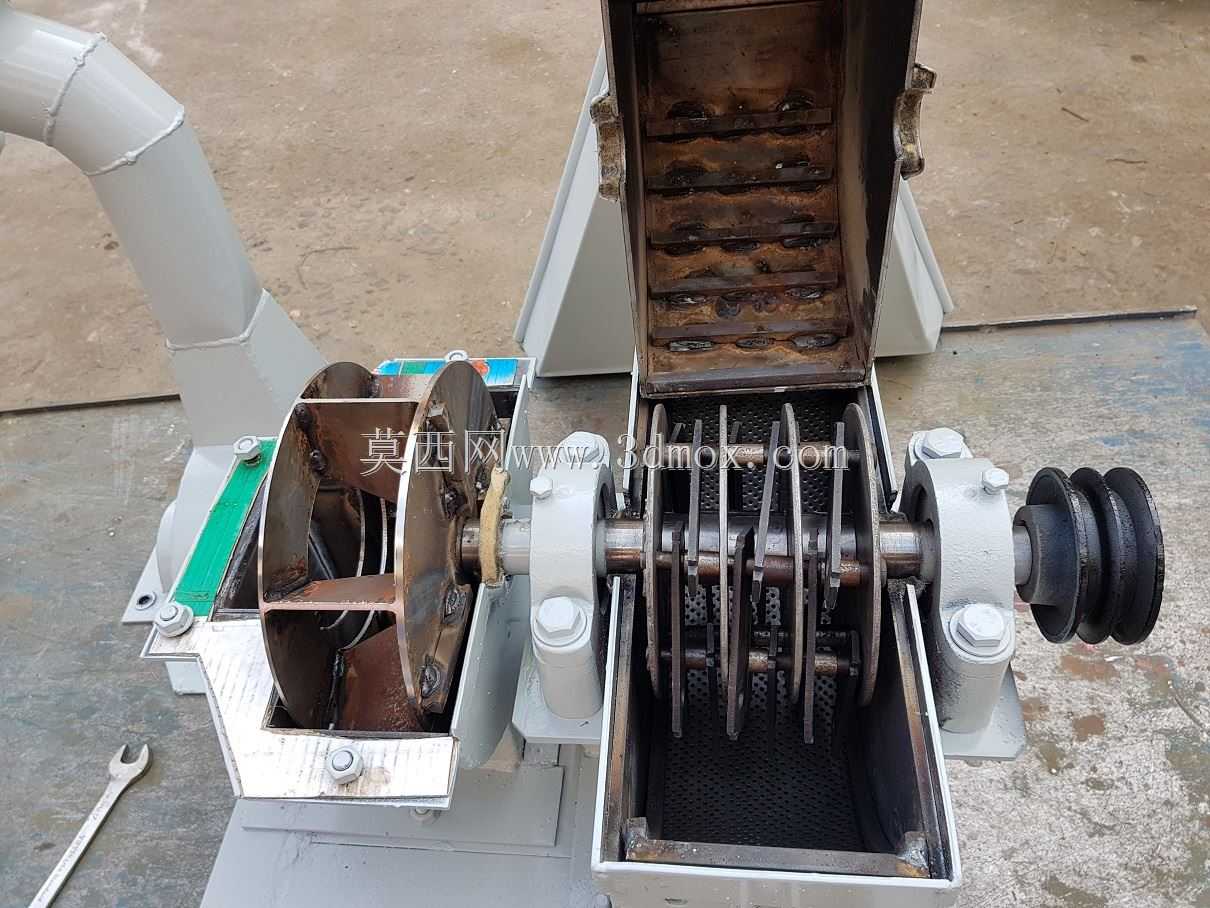

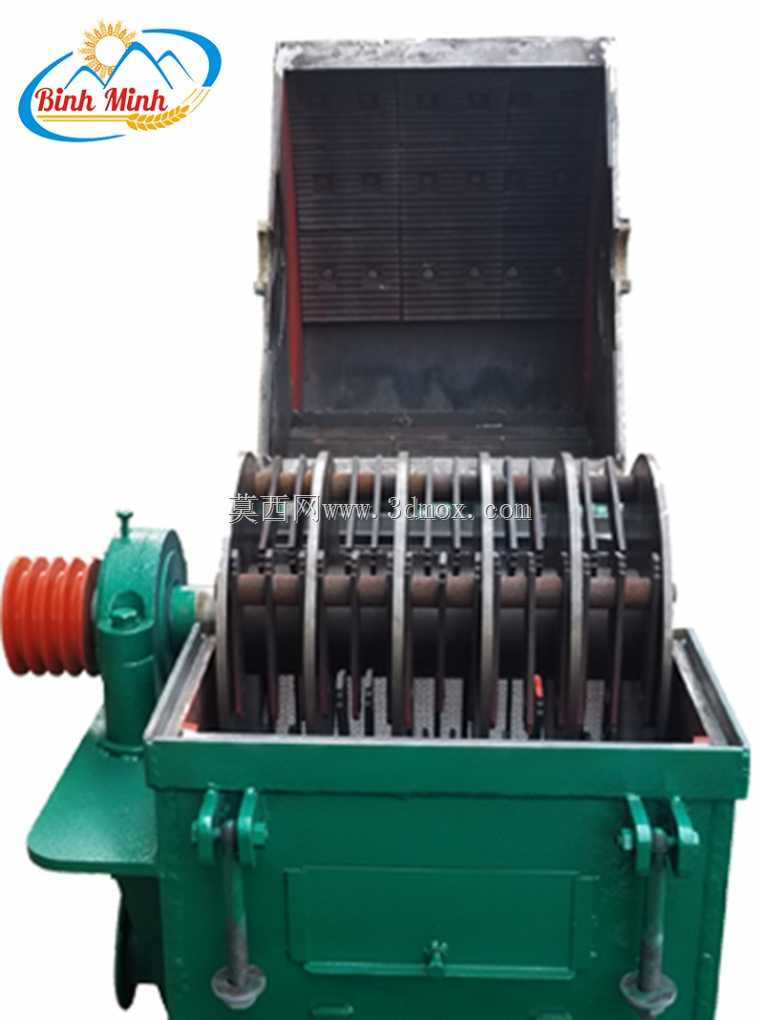

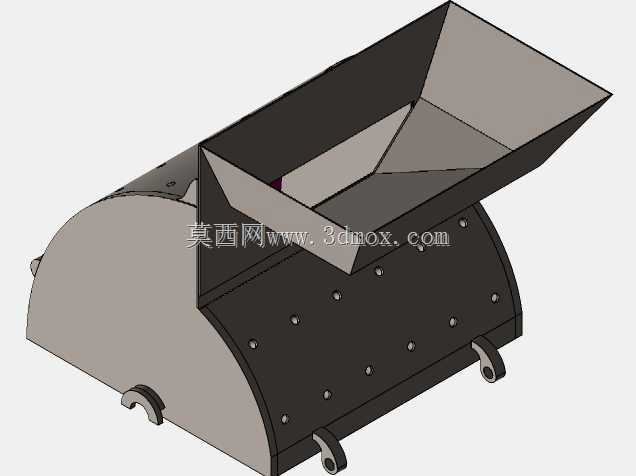

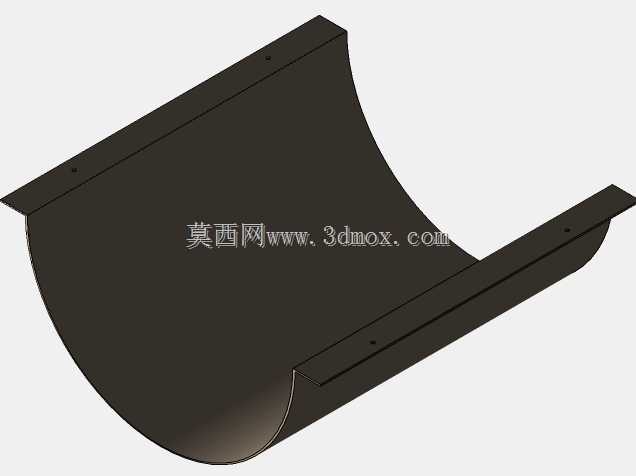

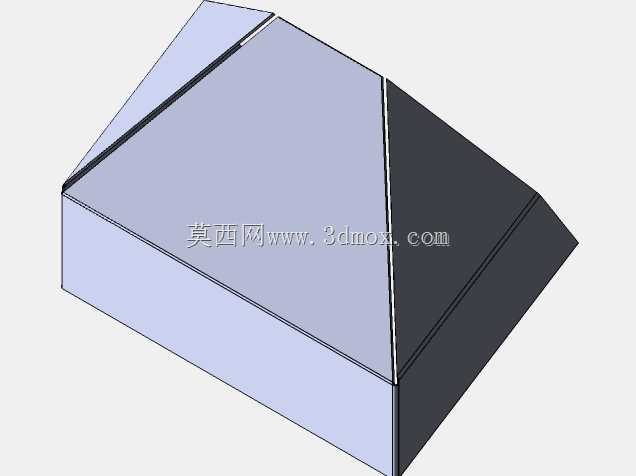

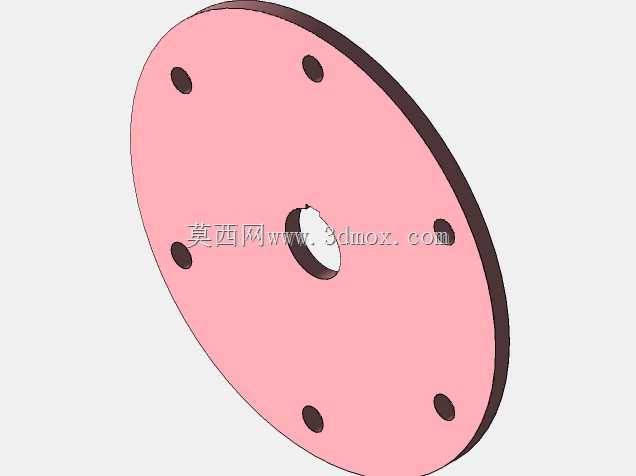

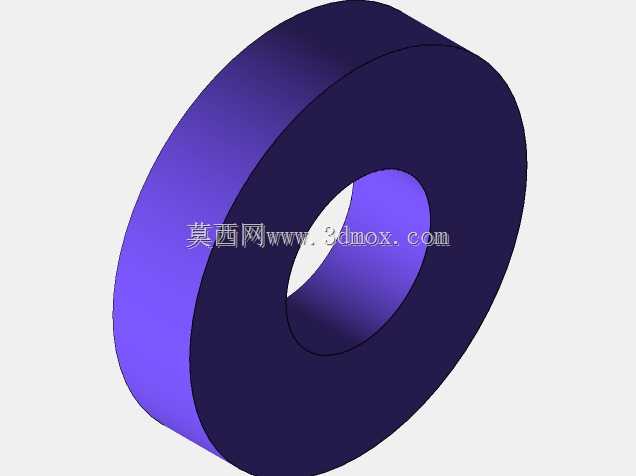

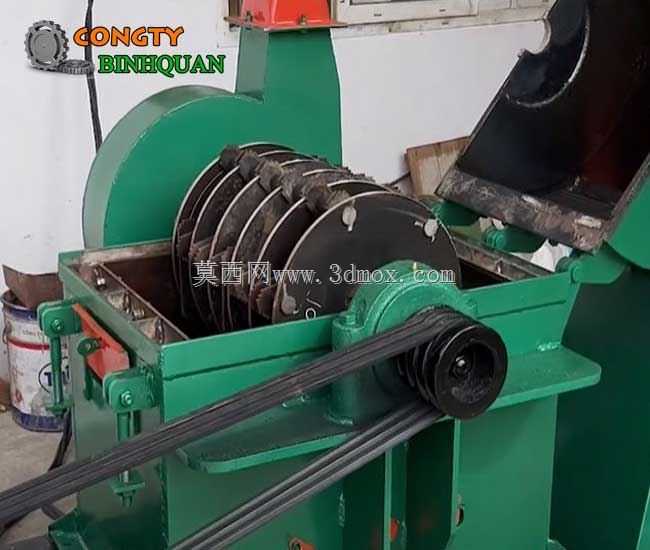

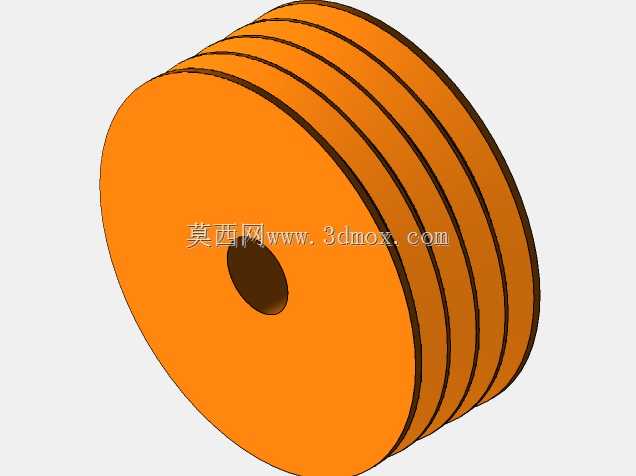

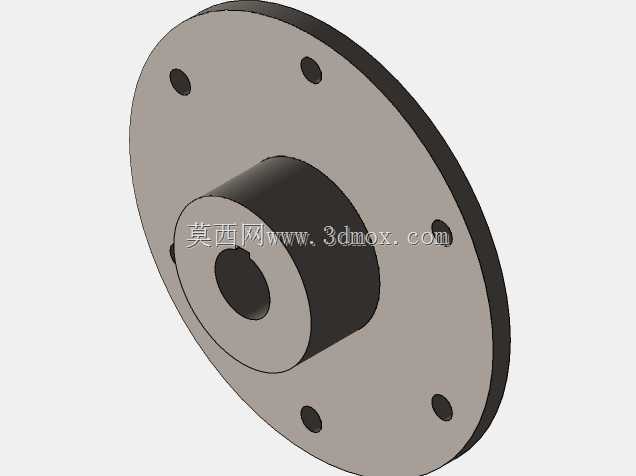

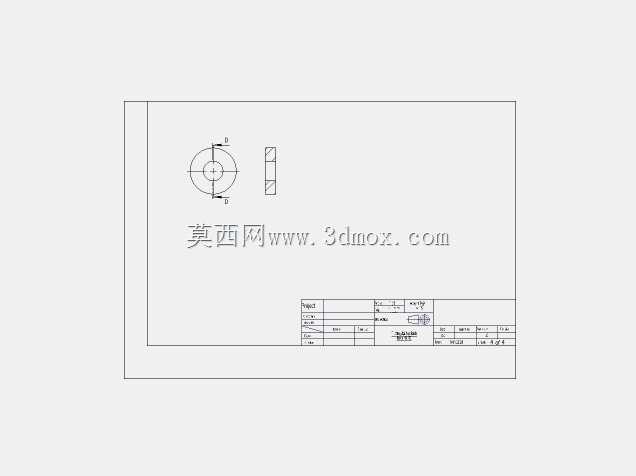

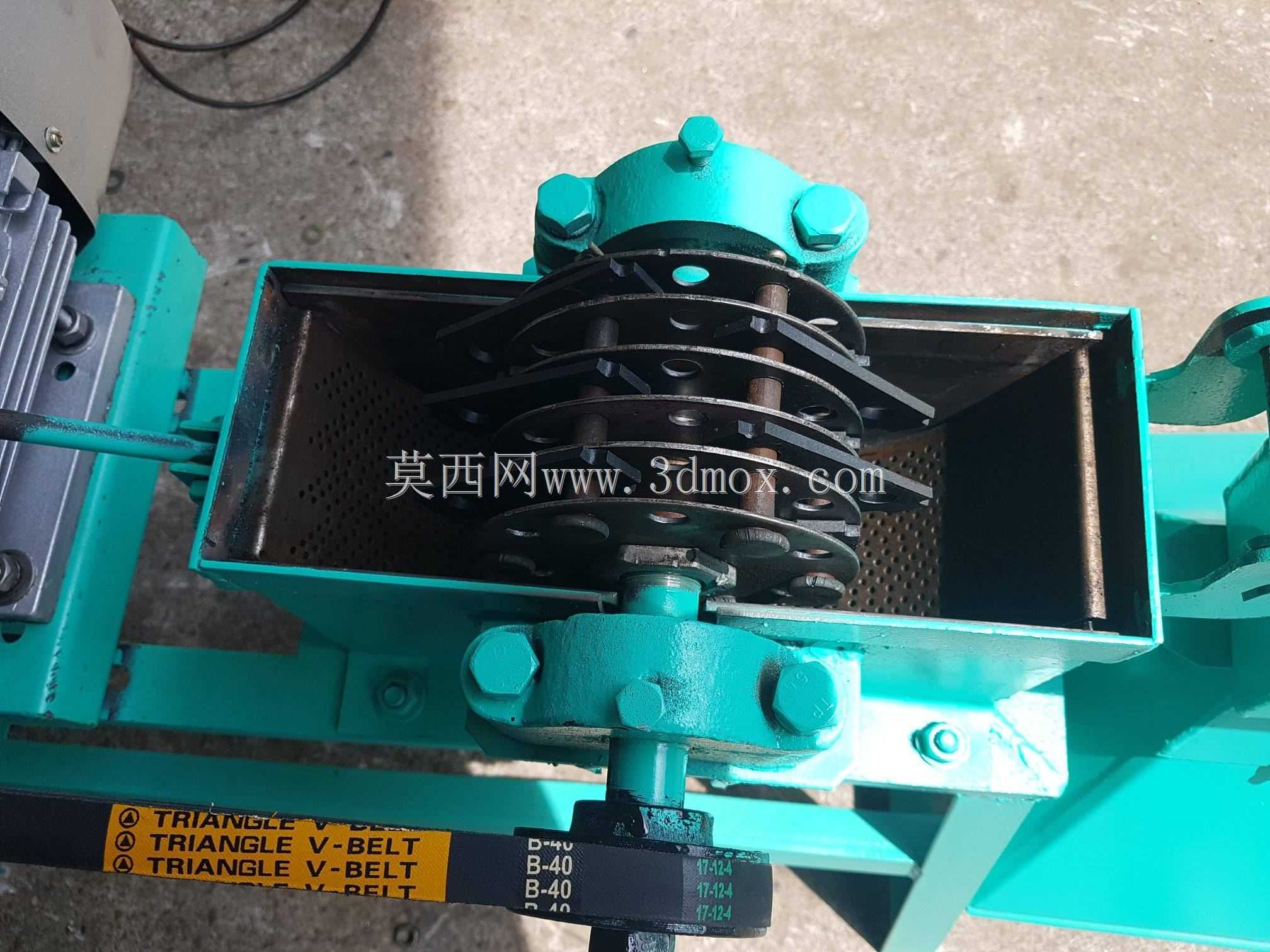

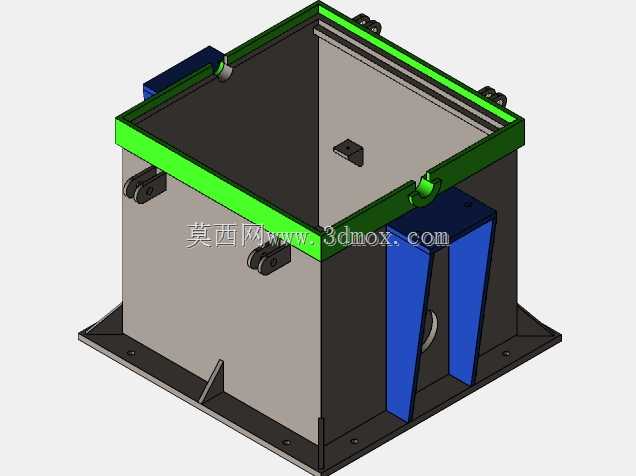

　　这款角部锤磨设备主要面向中小型物料粉碎加工场景，常见于粮食加工边角料处理、小型矿石粗碎、生物质秸秆粉碎、建筑废料细碎等作业环节，区别于常规卧式锤磨机的对称进料结构，该设备采用角部侧向进料的布局设计，可适配场地边角位置的安装需求，减少生产线的直线排布占用空间。设备主体粉碎腔采用厚钢板焊接成型，腔体内壁铺设可更换的耐磨衬板，避免长期粉碎硬质物料造成腔体磨损，延长主体结构使用寿命。转子组件采用偏心轴搭配铰接式锤片的结构，锤片采用高铬铸铁材质，通过销轴铰接在转子盘上，作业时转子高速旋转带动锤片做圆周运动，对进入腔体的物料进行反复冲击、剪切、研磨作用，角部进料口设置有导料斜板，可将进入的物料直接导向锤片作业的密集区域，

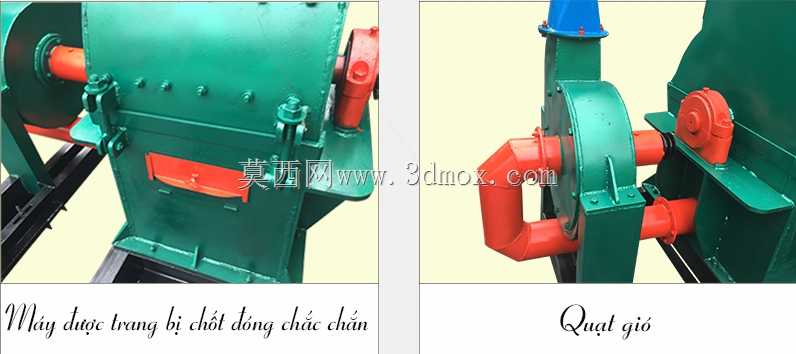

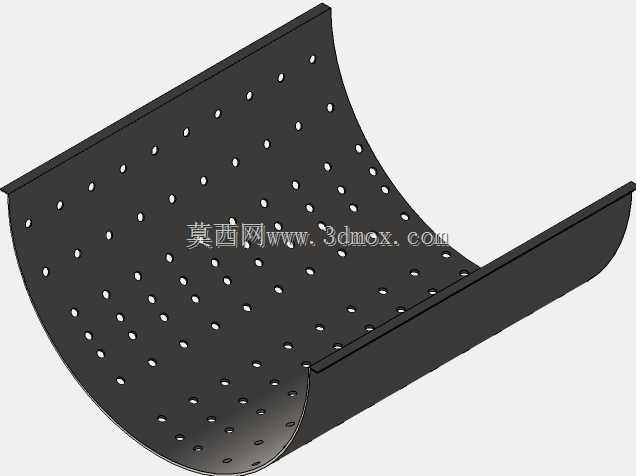

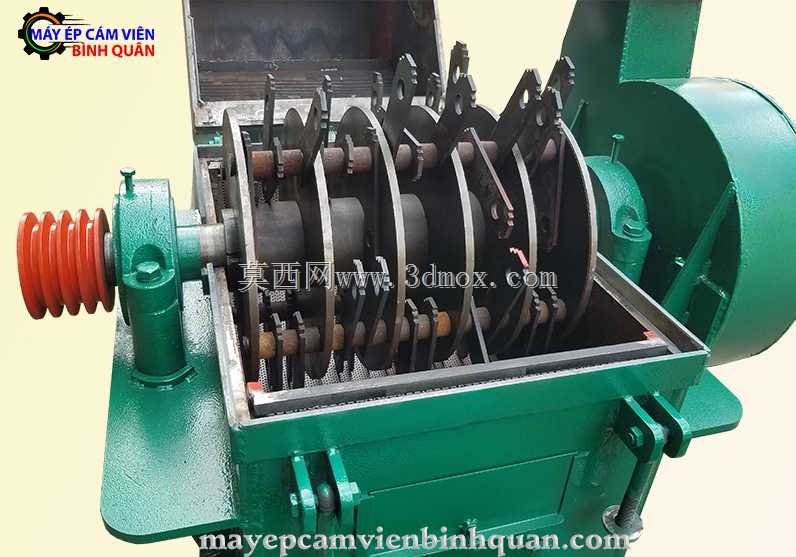

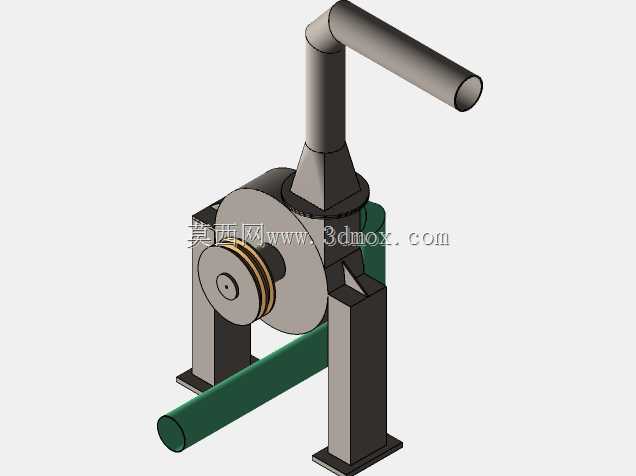

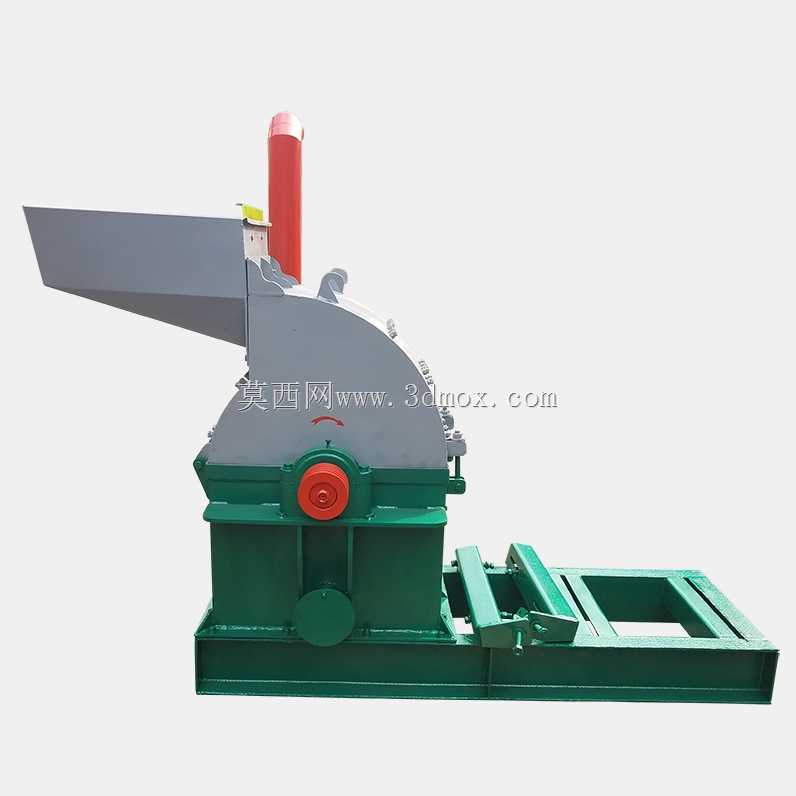

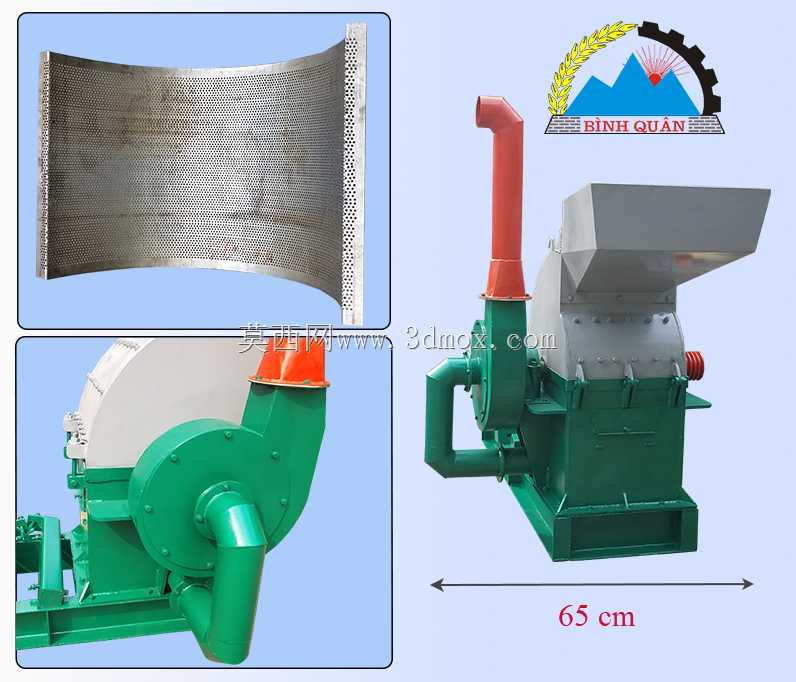

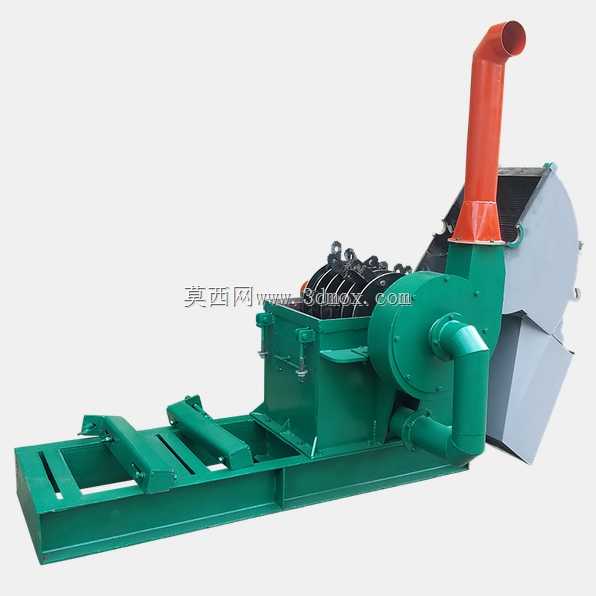

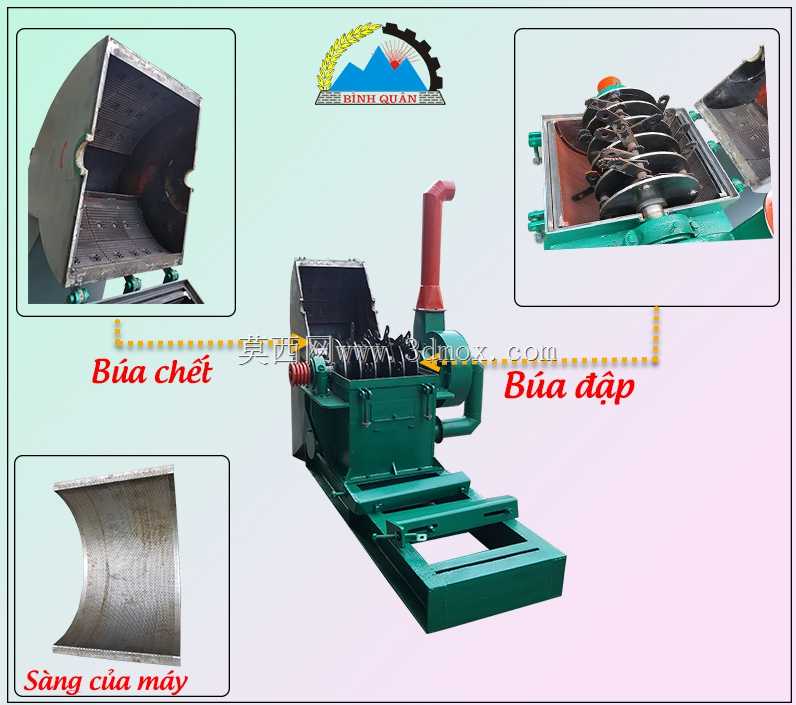

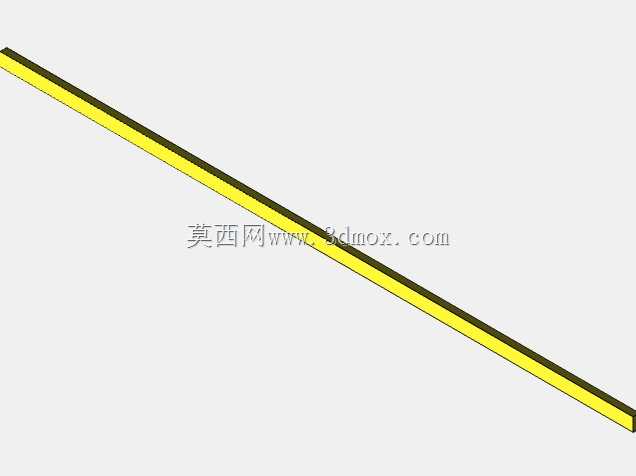

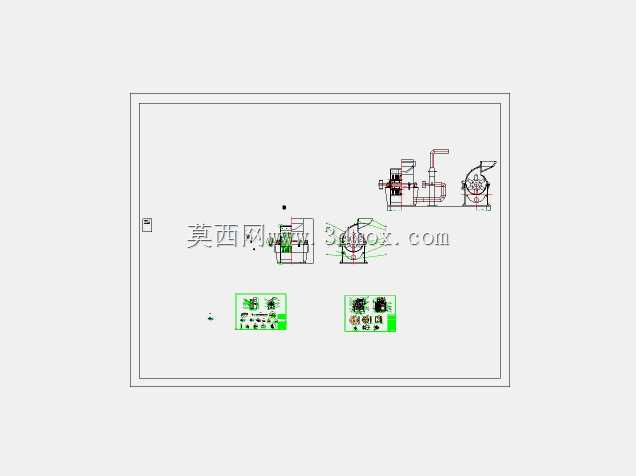

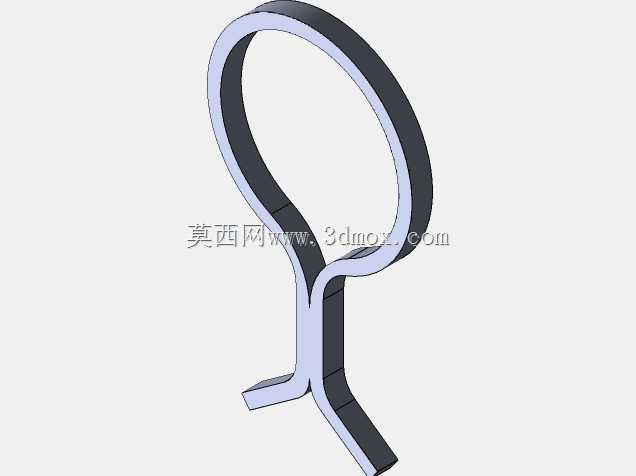

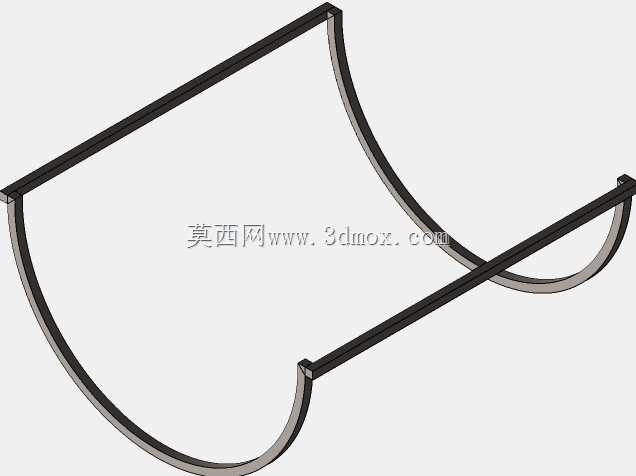

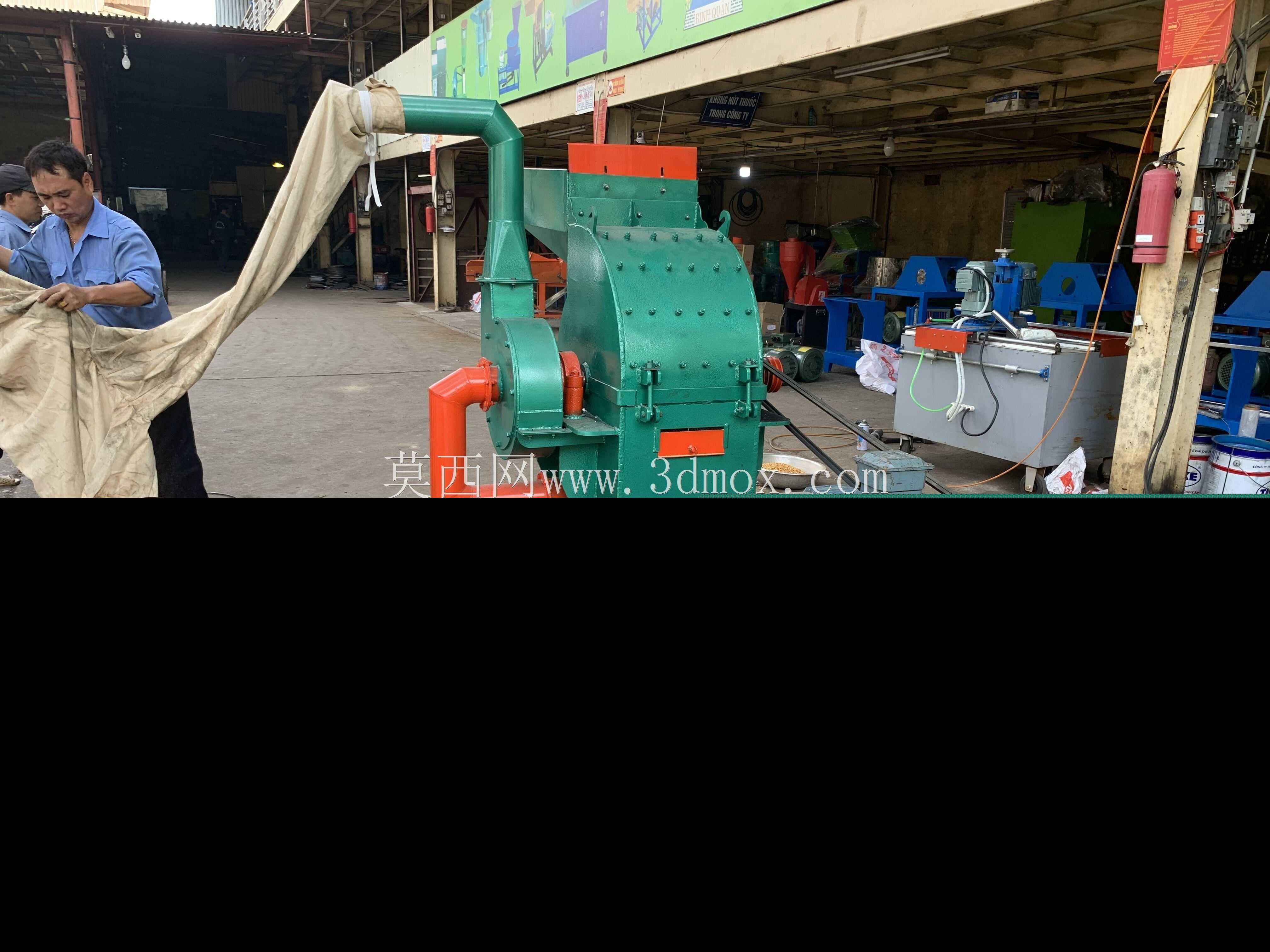

　　避免物料在腔体内无效空转，提升粉碎效率。设备侧面设置有独立的风送出料通道，也就是图中可见的红色弯管结构，粉碎完成的符合粒径要求的物料，会通过腔体下部的筛网过滤后，借助风送通道的气流输送至外部集料装置，无需额外配置出料输送机构，简化配套生产线的设备配置。从安装边界来看，设备主体的底座采用型钢焊接框架结构，预留有标准的地脚螺栓安装孔位，可直接固定在混凝土基础或者钢制安装平台上，进料口的法兰尺寸可适配常规的皮带输送机出料端或者人工进料料斗，风送出料口的管径匹配常用的工业通风管道规格，可直接对接后续的集料、除尘管路。设计过程中针对转子的动平衡做了专项优化，所有锤片安装后做整体动平衡校正，减少高速运转时的振动幅度，降低设备运行的噪音，

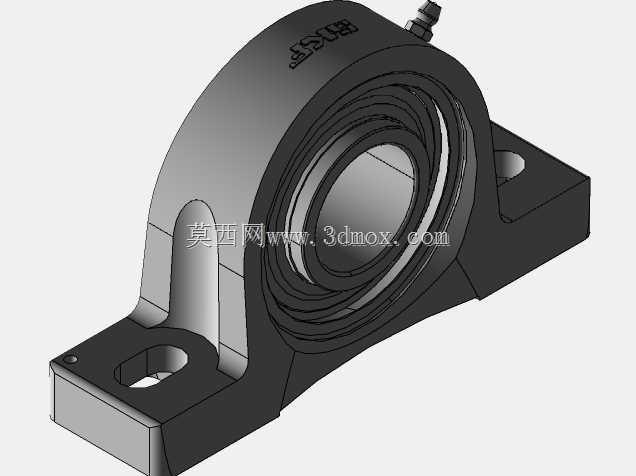

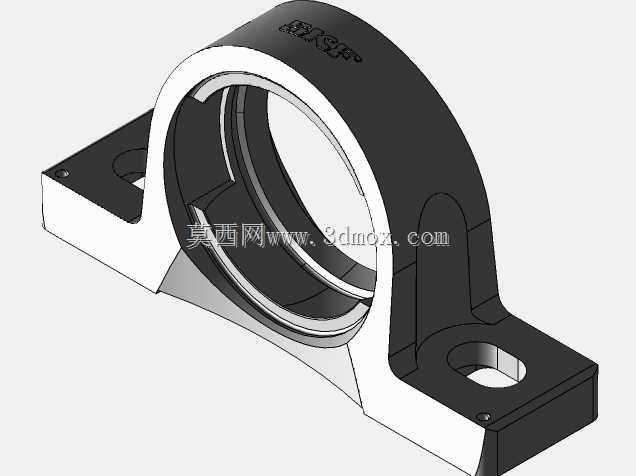

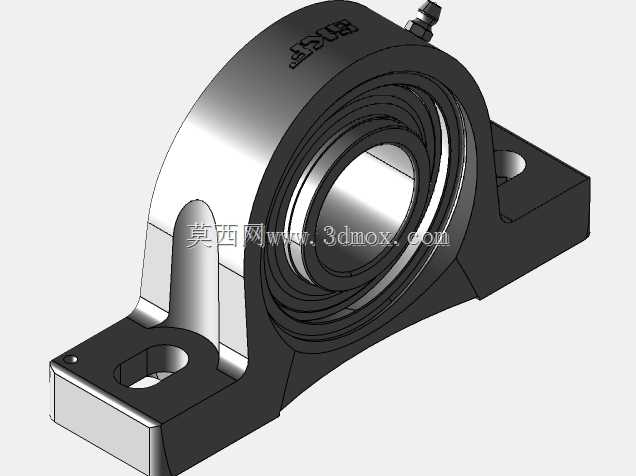

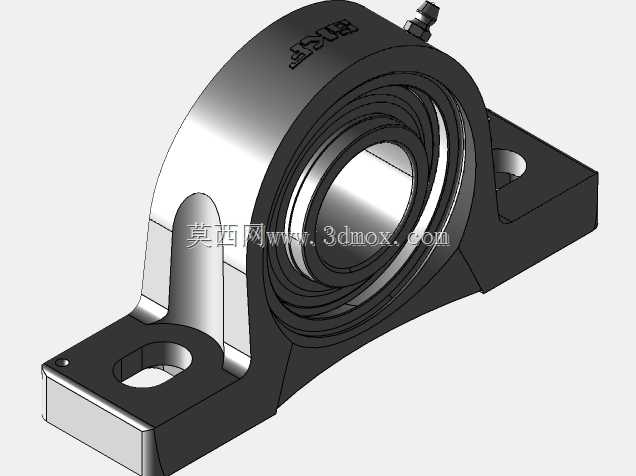

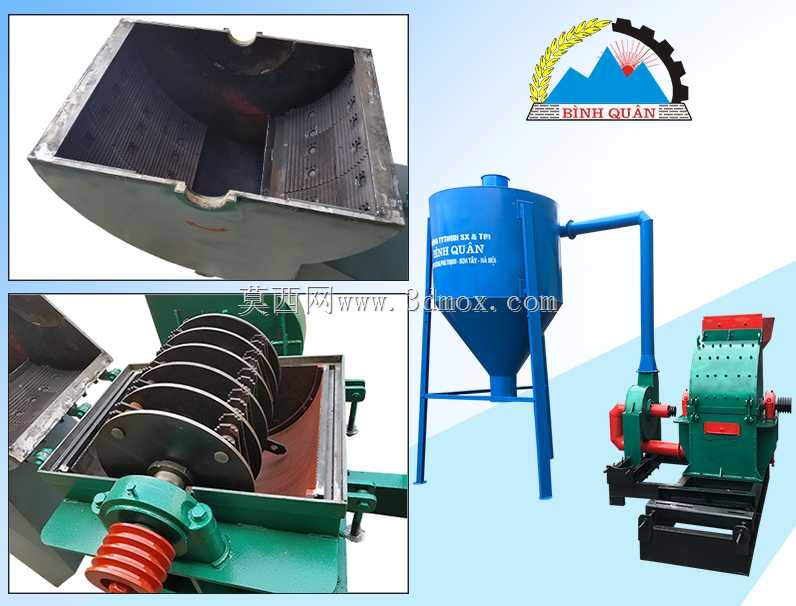

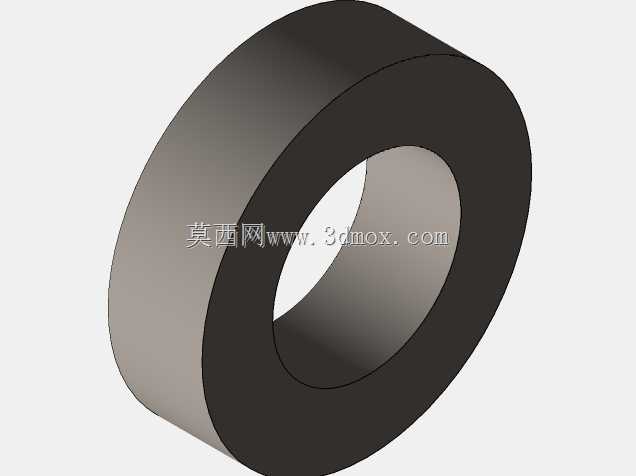

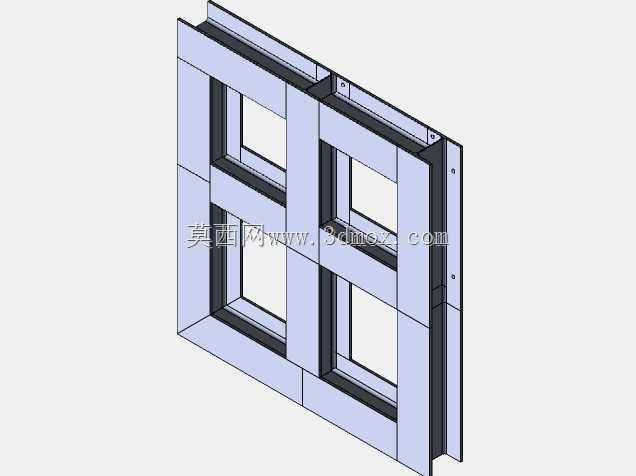

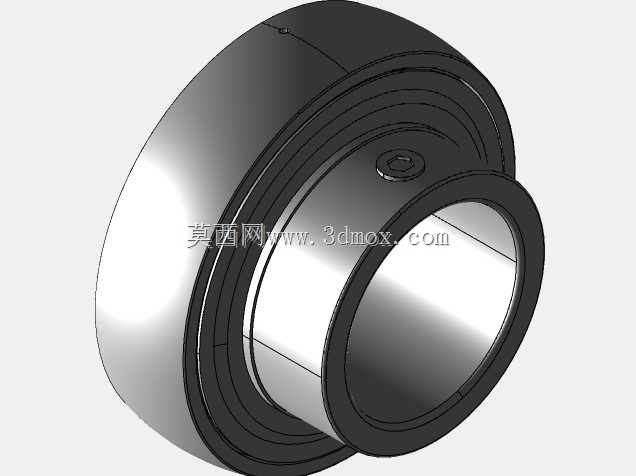

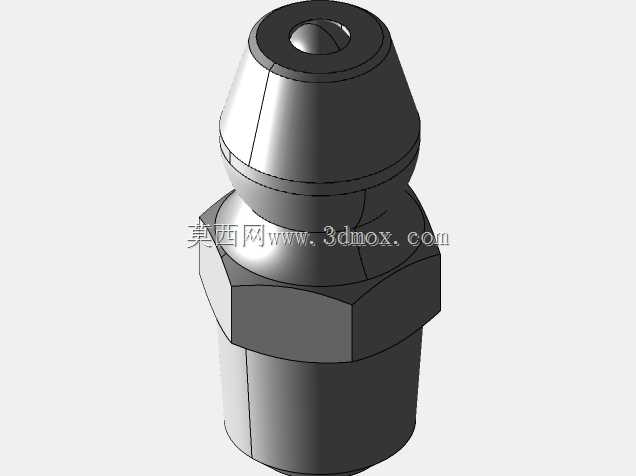

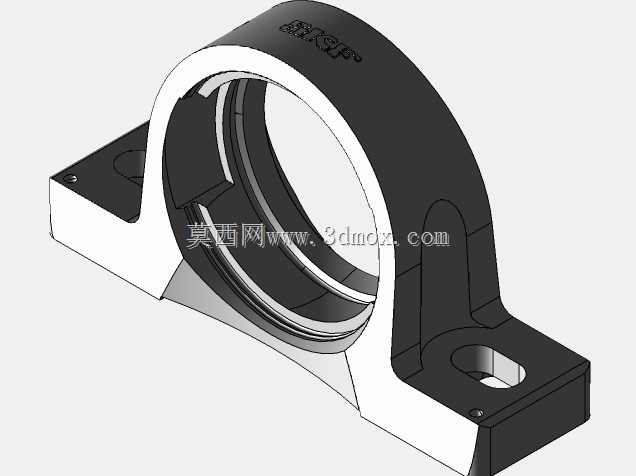

　　轴承座采用分体式密封结构，配置防尘密封圈，避免粉碎过程中产生的粉尘进入轴承内部造成磨损，设备的检修门设置在腔体侧面，可快速打开更换锤片、筛网以及衬板等易损件，减少日常维护的停机时间。该设备的进料角度经过反复校核，可避免物料反喷的情况出现，保障作业人员的操作安全，腔体内部的锤片排布采用交错布局，可覆盖整个粉碎腔的截面，不存在粉碎死角，针对不同的物料粉碎粒径需求，可更换不同孔径的筛网，适配从粗碎到中细碎的不同作业要求，风送通道的风速可通过配套的风门调节，适配不同密度物料的输送需求，避免轻质物料在管道内堵塞，或者重质物料输送动力不足的问题。
