双轴块状破碎设备整机结构设计

　　这套块状破碎设备的结构方案，主要面向固废回收、生物质粗碎、工业边角料预处理以及中小型散料加工线的给料后段工序。现场布置时，设备通常安装在料仓下方或皮带输送机转接位置，大块物料直接落入上方敞口破碎腔，经过两组相向转动的齿形辊轴剪切、挤压后，从下部排料区均匀排出，避免单轴撕碎设备容易出现的卡料、返料问题。

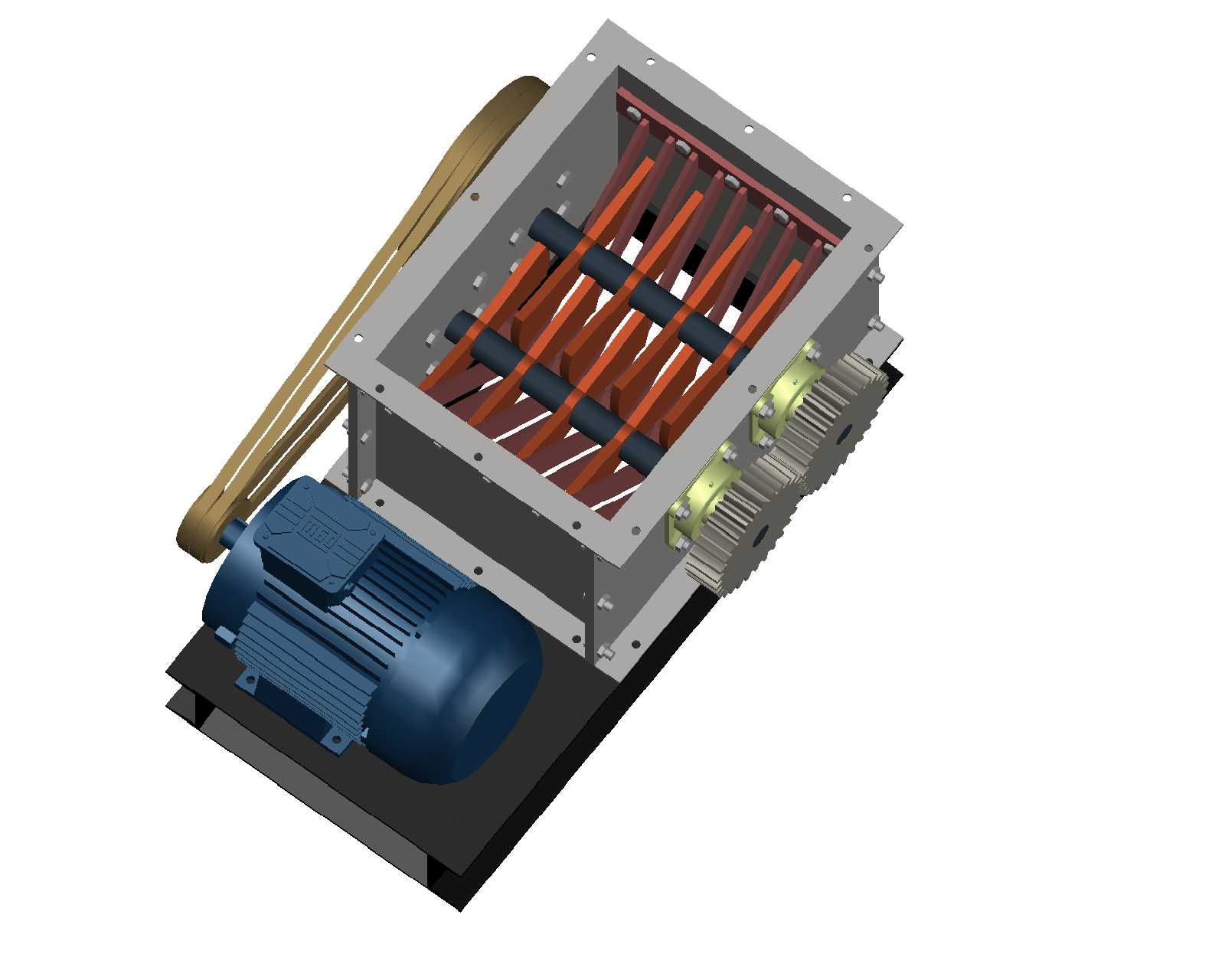

　　从整机布局来看，破碎腔采用箱型焊接框架，上口法兰面预留螺栓孔，可与进料溜槽、密封罩或除尘接口对接；通道段有效作业尺寸为520mm×380mm，能够覆盖常见包装箱、塑料块、秸秆捆、橡胶件及轻合金废料的进料粒度。腔体内两根平行破碎轴交错布置，轴上安装多排耐磨刀齿，相邻刀盘在回转过程中形成持续剪切刃口，物料进入后先被高位刀齿勾扯、限位，再由啮合区完成强制破碎，对韧性料和软结块料都有较好的适应性。

　　传动侧采用电机经皮带轮、三角带驱动减速齿轮组的方案，皮带传动一方面可在突发过载时打滑缓冲，保护齿辊和轴承；另一方面通过带轮直径配比可调整工作转速，使刀轴在低转速、大扭矩状态下运行。外露皮带轮设置护罩边界，齿轮啮合区集中在箱体侧部，配套轴承座沿轴向独立布置，便于后期检修时单独拆出轴系，不必整体拆解破碎腔。设备配套动力为3kW，适合连续中等负荷破碎工况；底座采用型钢焊接平台，电机、破碎机本体和张紧结构统一安装在同一基准面上，可控制皮带对中误差，也能降低现场二次找正工作量。

　　建模时重点还原了刀齿排布、轴系间距、齿轮啮合相位、皮带包角和机架安装孔位。箱体侧板、衬板、压刀块以及端盖连接关系均按装配逻辑拆分，结构工程师可据此校核检修空间，判断更换刀齿时所需抽出距离；选型人员也能结合进料口尺寸、排料间隙和动力配置，评估其在现有产线中的安装边界。整机下部预留排料空间，可对接集料斗或输送设备，周边留出电机散热和皮带张紧操作位后，即可完成产线集成。
