小型水下自主航行探测装置结构设计

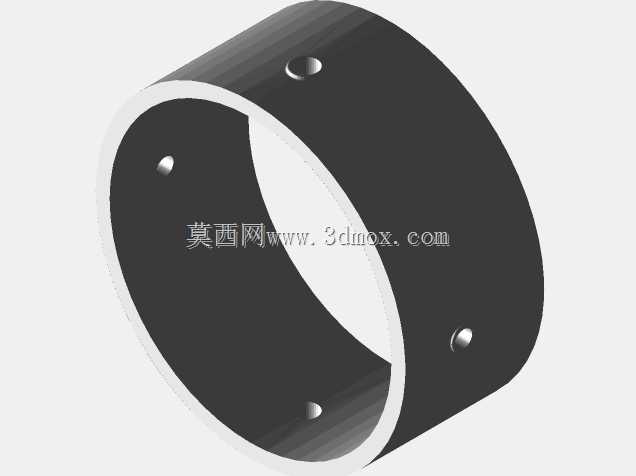

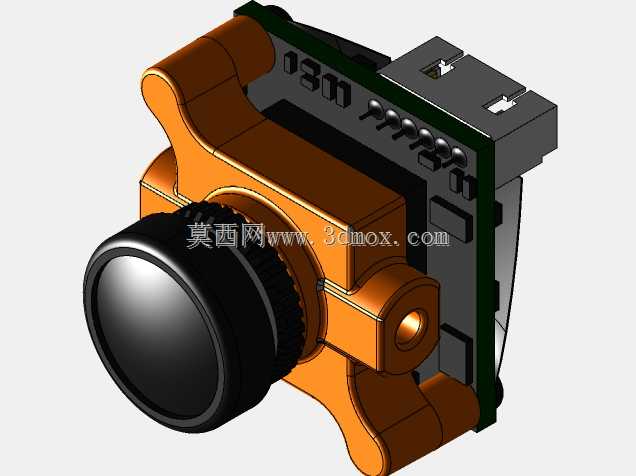

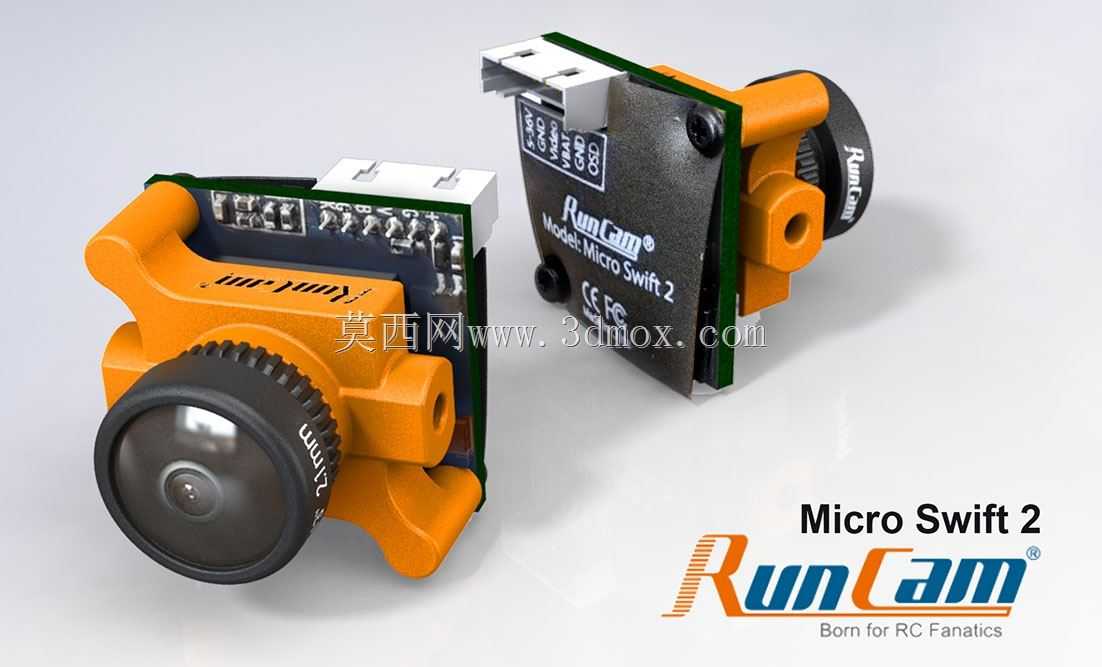

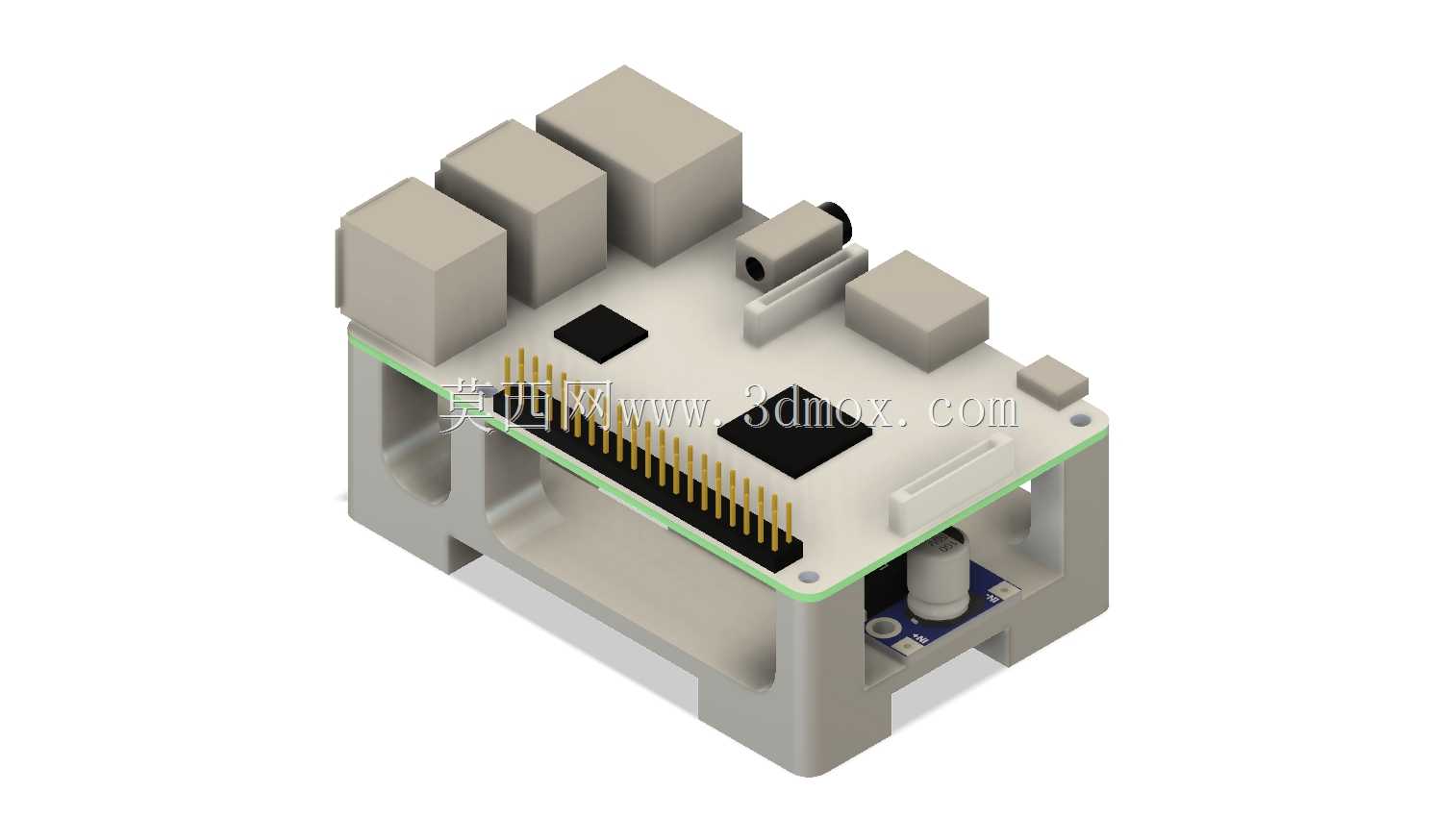

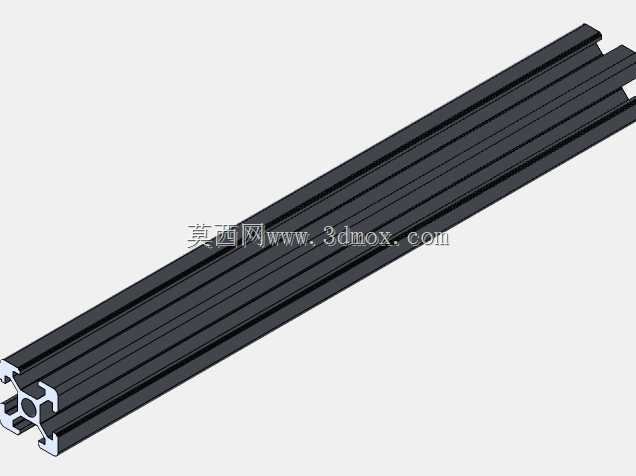

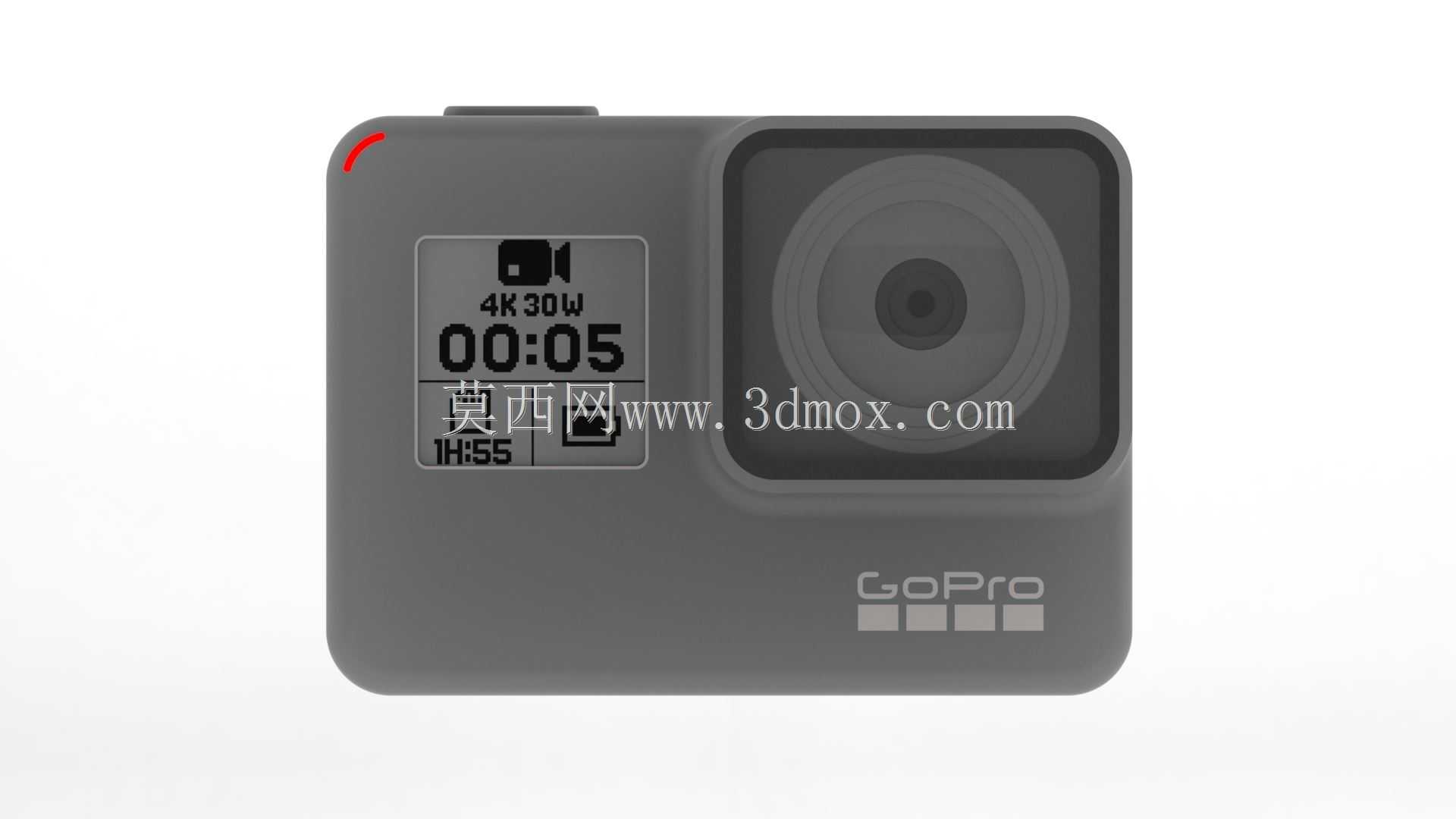

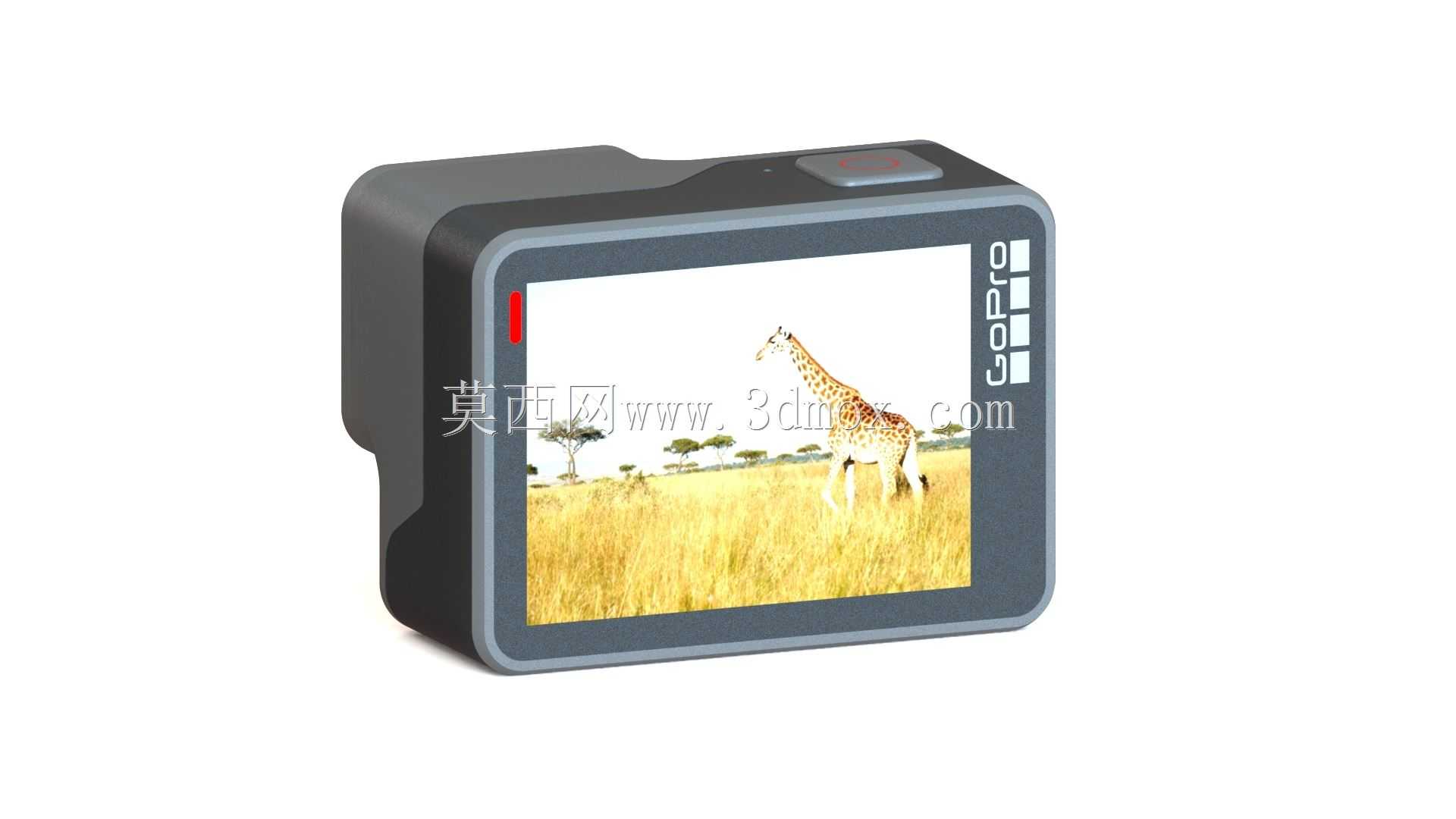

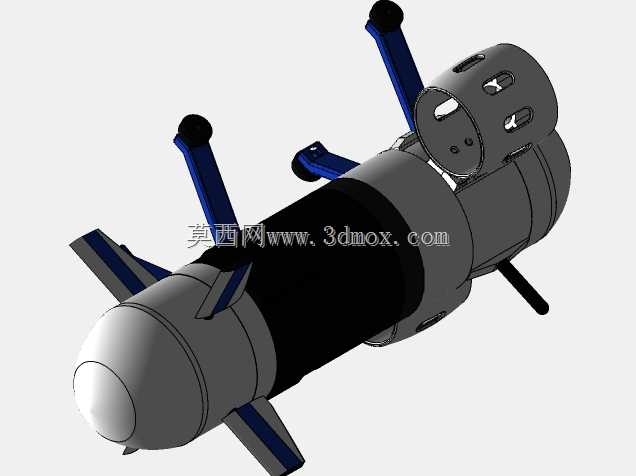

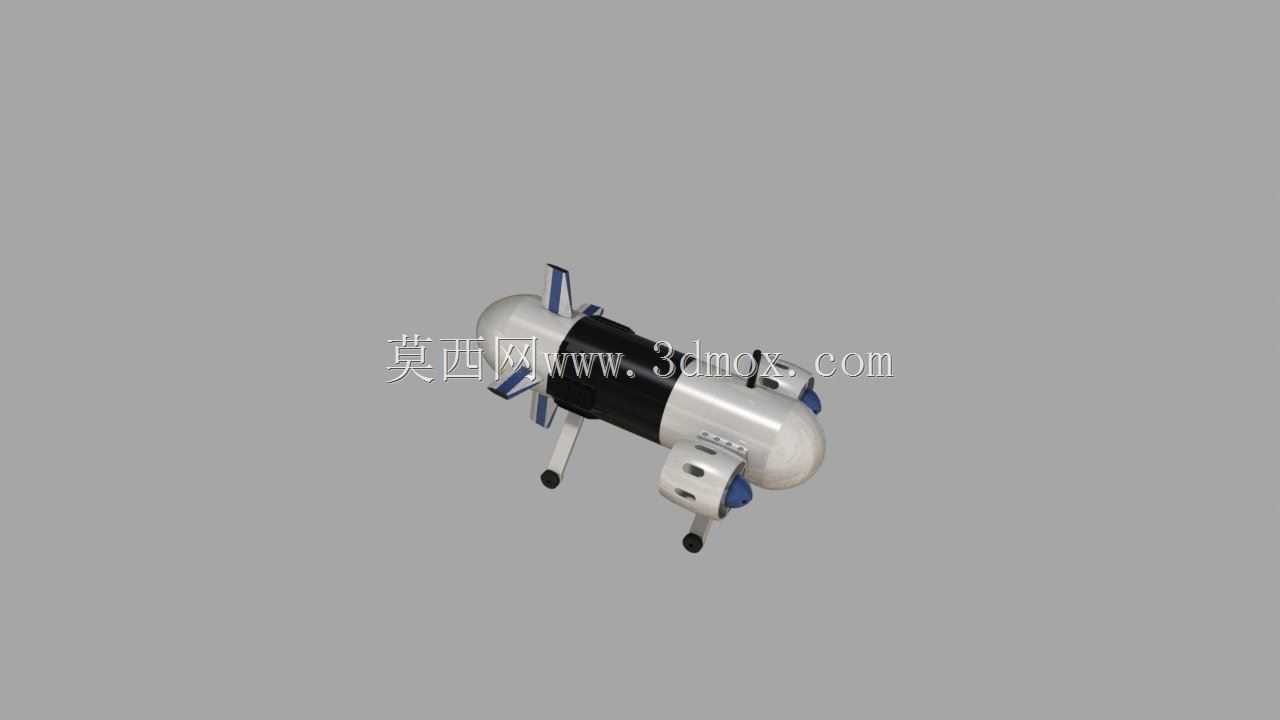

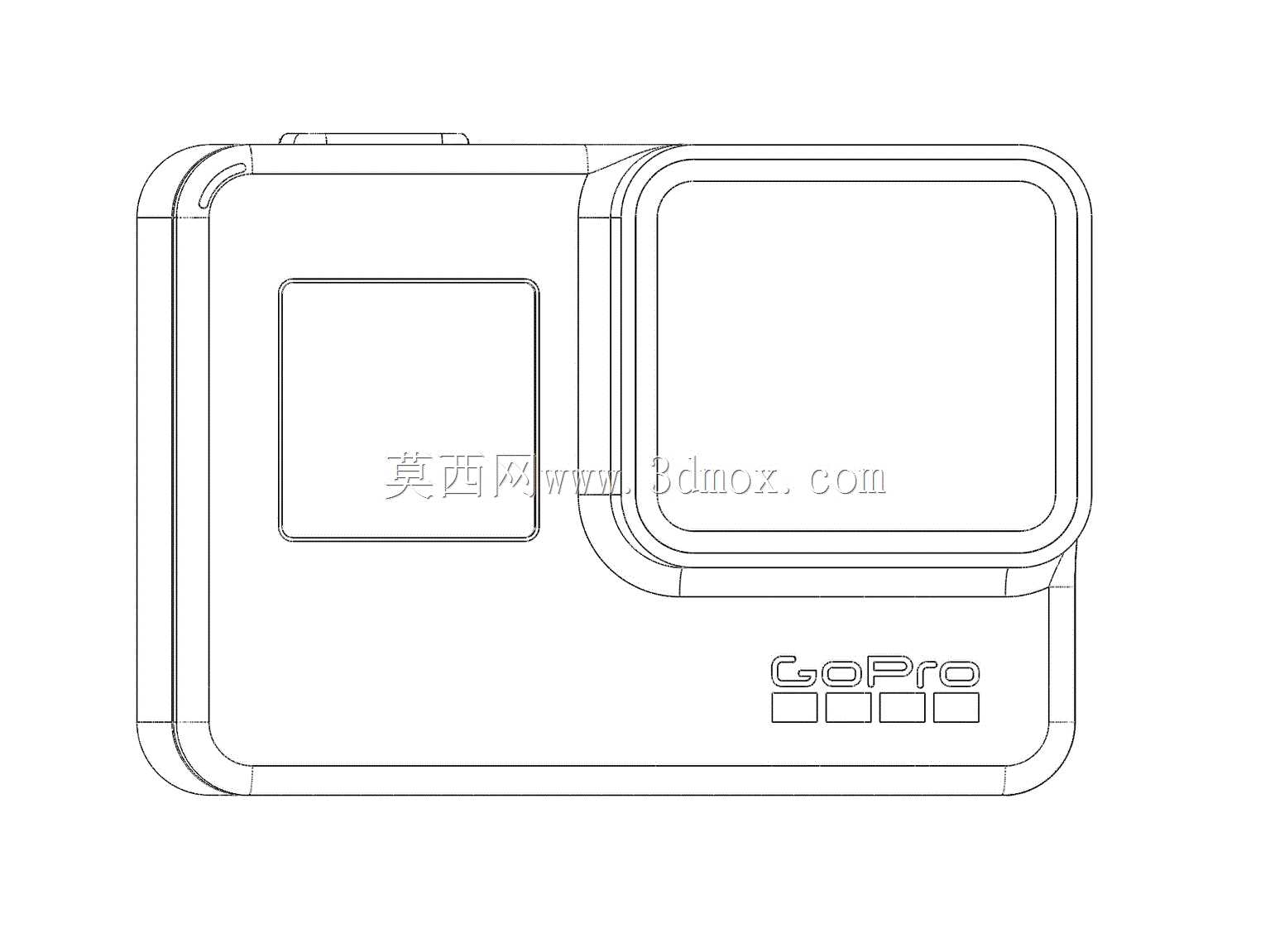

　　这款水下自主航行装置的结构设计，首先围绕近岸浅海、内陆湖泊的水下探测作业场景展开，适配坝体检测、水下管线巡检、浅海生态监测这类需要长时间自主作业的工况，无需人员随船实时操控，可按照预设航线完成定深巡航、定点数据采集任务。从功能布局来看，主体采用分段式耐压舱结构，中段为核心电子与能源舱，采用圆柱型耐压壳体设计，可承受60米水深的静水压力，舱体两端采用径向密封结构，避免水下作业时出现渗漏问题；前段搭载探测载荷安装位，可根据作业需求更换声呐探头、水质传感器、水下摄像模组等不同载荷，载荷接口采用标准化快拆设计，更换时无需拆解主舱结构，大幅降低现场作业的准备时间。两侧对称布置的浮体模块采用低密度浮力材料加工，通过支架与主舱刚性连接，

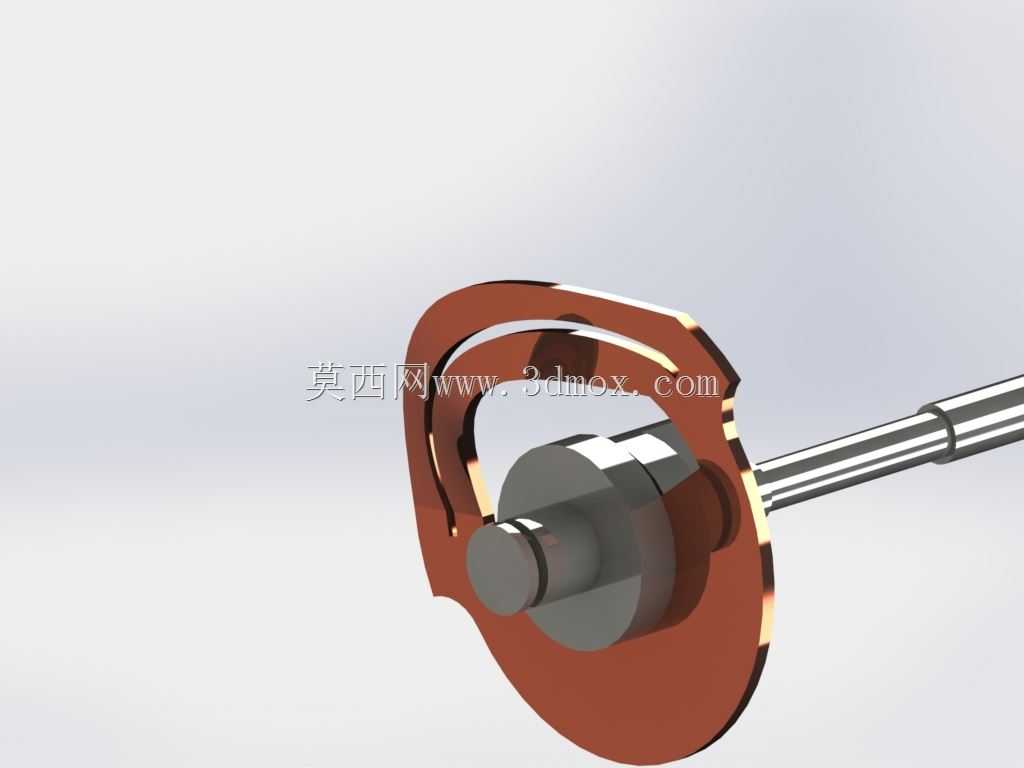

　　可根据搭载载荷的重量调整浮体尺寸，保证整机在水中处于微正浮力状态，出现动力故障时可自主上浮至水面，避免设备沉底丢失。推进系统采用尾部主推进器搭配多组姿态调整推进器的布局，主推进器提供巡航方向的前进动力，侧部与垂向的小型推进器负责调整航行姿态，可实现原地转向、定深悬停等动作，适配狭窄水域的巡检作业需求。外形设计上整体采用流线型轮廓，所有外部突出的支架、推进器安装座都做了导角处理，减少航行时的水阻，降低能源消耗提升续航时长。安装边界方面，整机外径控制在200毫米以内，总长度不超过800毫米，可通过小型作业船的侧舷投放架完成布放，无需大型起重设备，适配小型科考团队、运维班组的作业条件。结构建模过程中，所有密封配合面都预留了密封件安装槽位，

　　耐压舱壁厚根据不同水深的压力计算结果做了等强度优化，在保证结构强度的前提下尽可能降低壳体重量，外部所有连接件均采用耐腐蚀材质选型，适配淡水、海水不同水域的作业环境，避免长期水下作业出现锈蚀卡滞问题。起落支撑结构布置在舱体下部，采用弹性缓冲设计，投放与回收时可吸收冲击载荷，保护内部精密电子元件不受碰撞损坏，支撑脚的高度经过核算，保证布放至水底时探测载荷不会与水底淤泥直接接触，避免传感器被泥沙覆盖影响数据采集精度。
