微型同轴圆柱式电子接插件结构设计

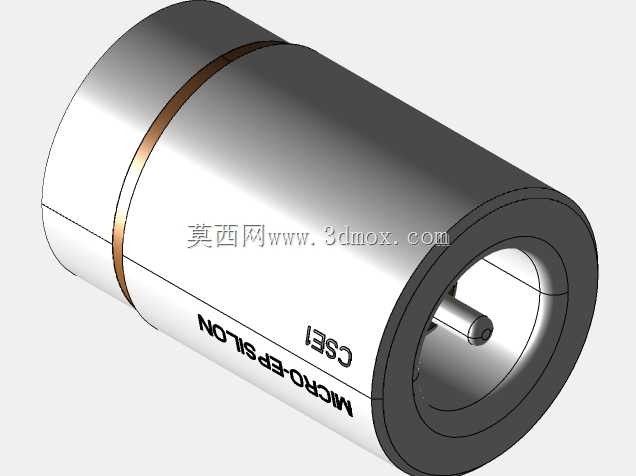

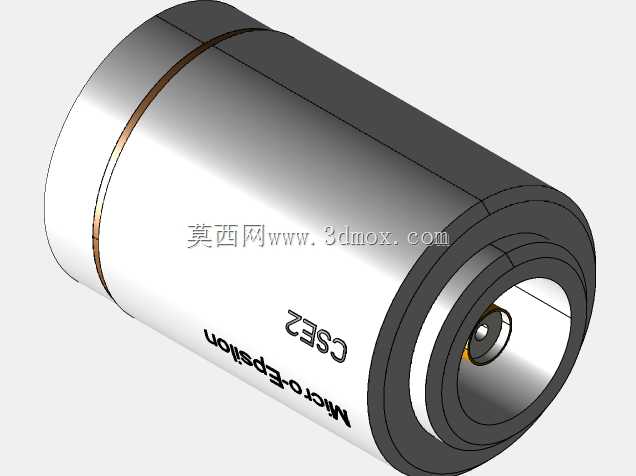

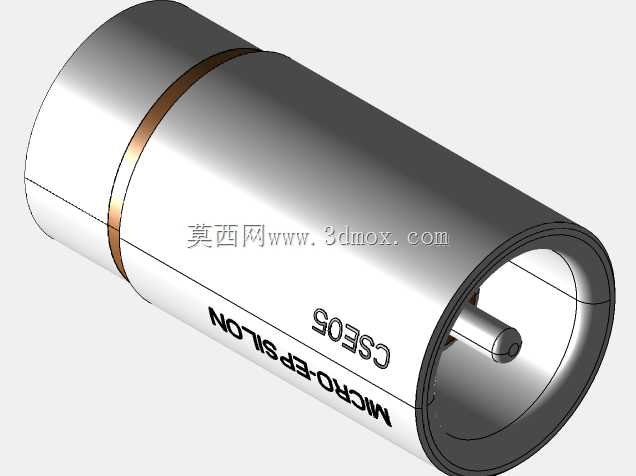

　　这款同轴结构的接插件，主要面向小功率信号传输场景设计，常见于便携检测设备、小型通讯终端、微型传感模组的内部线路连接环节，用来实现高频弱信号的低损耗导通，同时兼顾插接后的结构定位可靠性。从结构设计逻辑来看，整体采用等直径圆柱壳体构型，外壳选用金属材质做一体化车削成型，壳体中段设置的环形凸台，一方面是插接到位时的轴向限位结构，避免公母端配合过深顶坏内部插针，另一方面也能在壳体压入设备安装孔时形成过盈配合的定位面，不需要额外设置法兰安装边就能完成壳体固定，能最大程度压缩安装占用的径向空间，适配内部空间局促的微型电子设备布局需求。内部的中心插针采用台阶式固定结构，插针根部与壳体之间设置绝缘衬套，

　　保证中心信号端与金属外壳之间的绝缘距离满足低压信号传输的耐压要求，插针伸出端面的长度经过精确核算，既保证公母端插接时插针能先于外壳接触实现信号先导通，又不会因为伸出过长在插接过程中出现弯折变形。壳体表面印制的标识字符采用激光蚀刻工艺，字符深度控制在0.02mm以内，不会破坏壳体的圆柱度精度，也不会在压装过程中因为字符凸起出现卡滞问题。从安装边界来看，整体外径控制在常规微型接插件的通用尺寸区间，轴向总长度适配10mm以内的安装深度，壳体外圆的尺寸公差按照h7精度设计，和设备安装孔的配合间隙控制在0.01-0.03mm之间，压装后不会出现径向晃动。外壳的金属材质除了结构支撑作用外，还能实现电磁屏蔽效果，

　　减少外部电磁干扰对内部传输信号的影响，适合在存在轻度电磁干扰的工业现场小型设备中使用。在建模过程中，壳体的内孔台阶、绝缘衬套的配合面、中心插针的同轴度都按照装配优先级做了公差匹配，所有配合面都做了0.1mm的倒角处理，避免装配过程中出现锐边切伤绝缘件或者导线的问题，插针的头部做了圆弧导向，插接时能自动导正进入母端的插孔内，降低对位难度。
