42mm规格Nema17安装尺寸蠕动泵结构

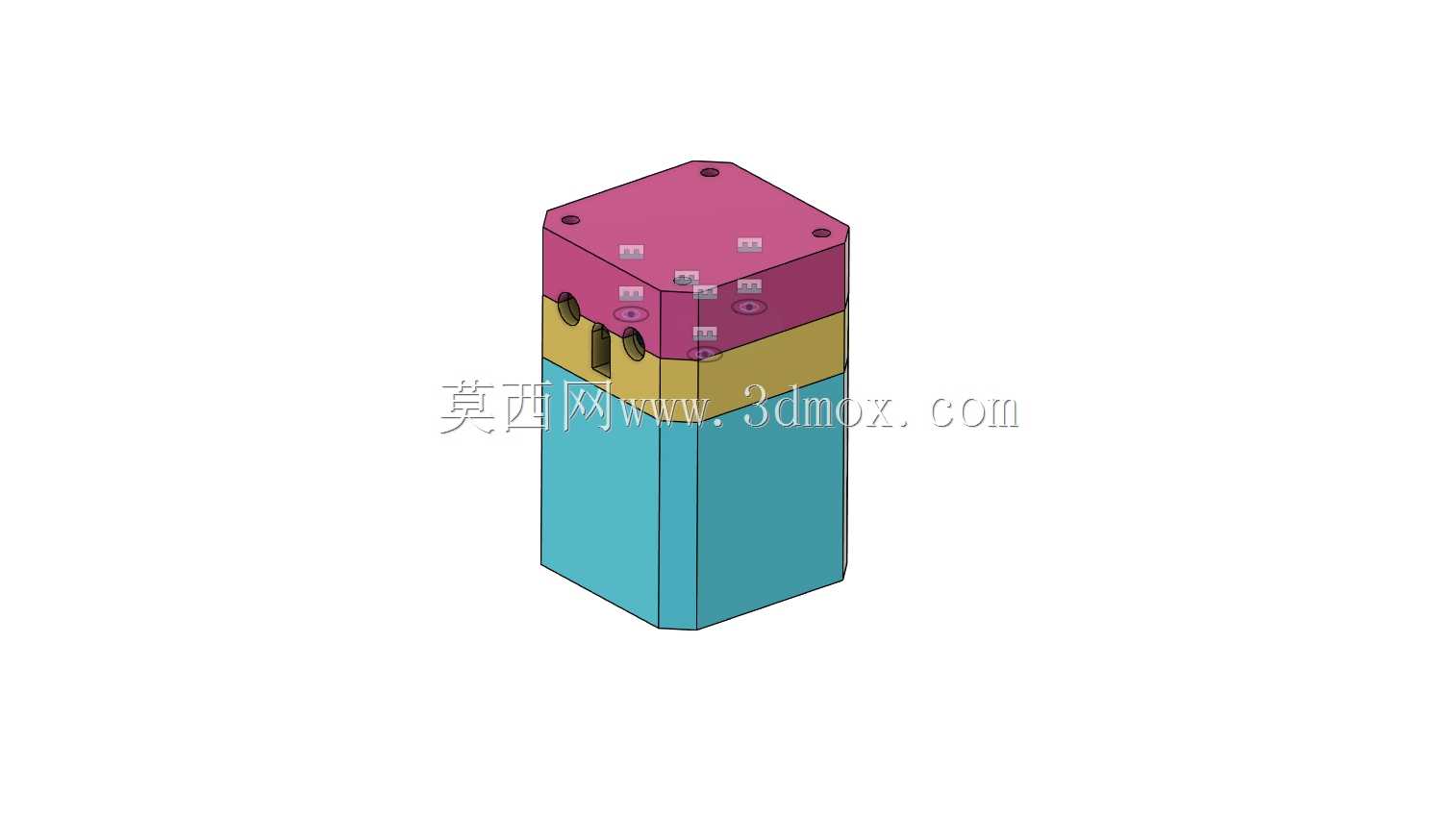

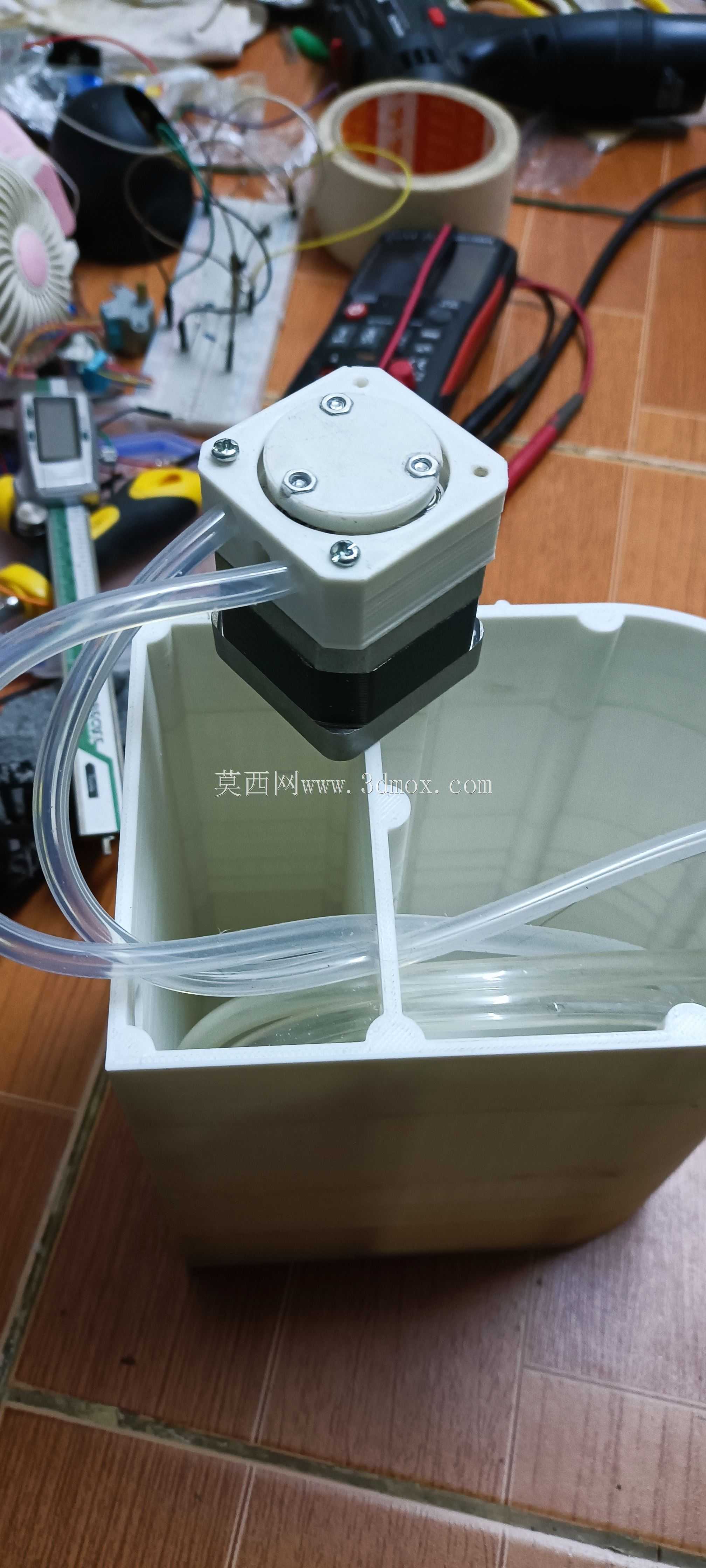

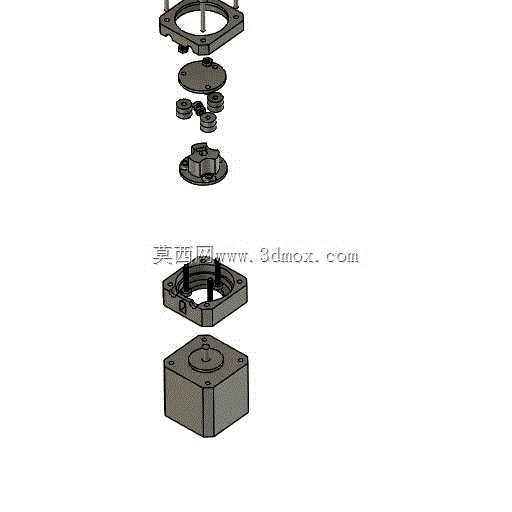

　　做小型流体输送设备选型或者结构复刻的时候，很多人会优先找适配标准步进电机安装位的蠕动泵方案，这款适配Nema17标准安装界面的蠕动泵，刚好匹配42mm系列步进电机的安装孔位，在实验室微量试剂输送、小型桌面灌装设备、3D打印耗材送料辅机、水冷循环微型回路这类场景里适配性很强。从拆解结构能看到，整个泵体采用分层堆叠的设计思路，最上层是和电机输出轴对接的传动连接座，预留了和Nema17电机端盖匹配的安装定位孔，不需要额外做转接法兰就能直接固定，安装边界控制在42x42mm的方形轮廓内，不会超出电机本身的安装投影尺寸，对紧凑型设备的内部布局非常友好。中间层是泵头的核心工作腔，设置了对称分布的滚轮组件，滚轮采用偏心圆周排布，

　　工作时随着电机轴转动，滚轮会连续挤压配套的弹性软管，通过软管的形变恢复形成负压完成流体抽吸，这种结构的优势是流体只和软管内壁接触，不会接触泵体的金属或者塑料结构件，输送腐蚀性试剂、高粘度流体或者有卫生要求的介质时，只需要更换对应材质的软管就能满足使用要求，不需要拆解清洗泵腔。下层是泵体的底座和端盖，把滚轮组件和传动结构完全封闭在内部，既可以避免运行过程中异物卡入滚轮间隙，也能减少传动部位的润滑脂挥发污染周边环境，端盖上预留的定位凸台刚好和上层连接座的定位槽配合，装配的时候不需要反复调整同轴度，能有效降低装配误差带来的运行抖动和滚轮偏磨问题。实际做结构适配的时候要注意，这款泵的滚轮压合间隙是匹配常用的2*4mm规格蠕动泵软管设计的，

　　如果更换壁厚更大的软管，需要适当调整中间层垫片的厚度，避免压合力过大导致软管过早疲劳开裂，也能减少电机运行的负载扭矩。另外整个泵体的连接螺丝都采用内六角圆柱头规格，沉头孔深度刚好覆盖螺丝头的高度，装配后螺丝不会突出泵体表面，在设备内部排布的时候不会和周边的线束、其他结构件产生干涉。和常规的直流水泵相比，这种蠕动结构不需要做动密封结构，不存在密封件磨损漏液的问题，长时间停机再启动也不会出现因为密封件干磨导致的启动阻力过大问题，在间歇工作的流体控制场景里可靠性更高。做三维建模复刻的时候，要重点关注滚轮的偏心距参数和安装座的孔位同轴度，偏心距直接决定了泵的单次流量大小，而孔位同轴度如果偏差超过0.1mm，运行时就会出现滚轮压合力度不均匀的问题，部分位置压合不严会导致流体回流，影响输送精度。
