CL16系列400A600V面板支架结构

　　该结构对应大电流电气连接场景中的面板安装式支架，常见于配电柜内部母线转接、储能系统功率回路、工业电源输出端以及测试台架的高压接线位置。其核心作用是把带螺纹的导电连接端固定在设备面板上，同时通过前端圆筒形成插接导向和绝缘隔离，使外部电缆或母排能够在受控边界内完成可靠对接。

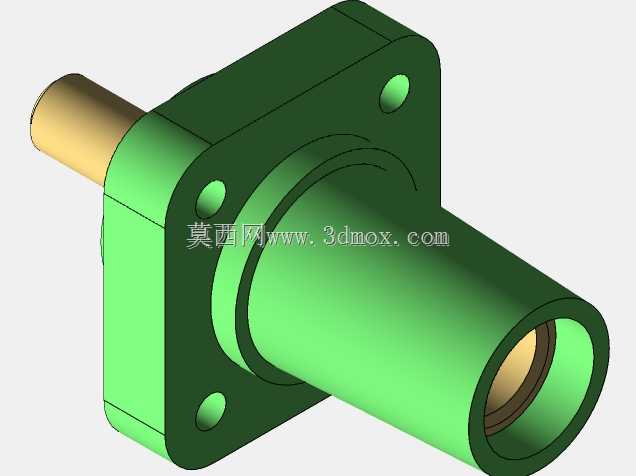

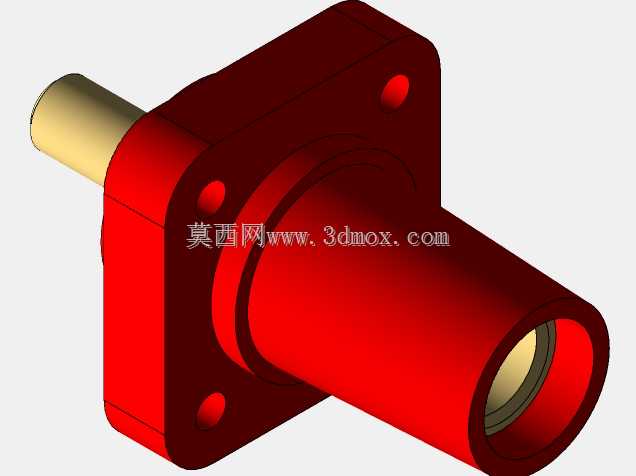

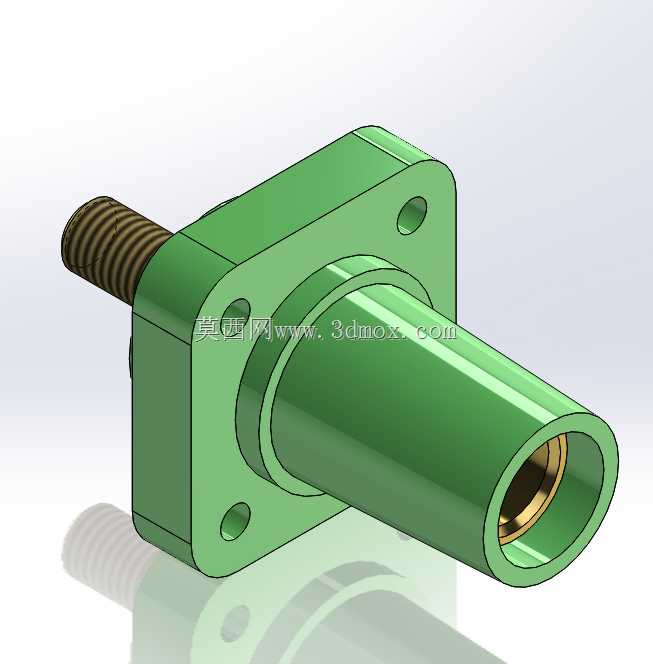

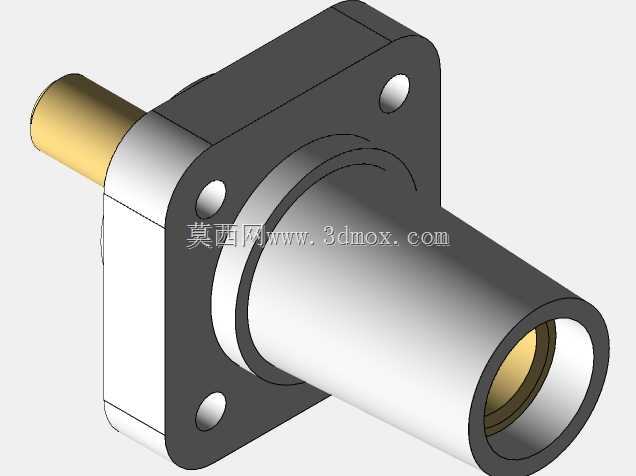

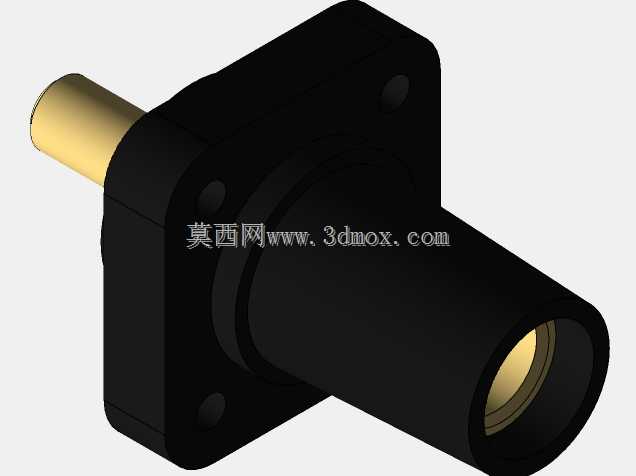

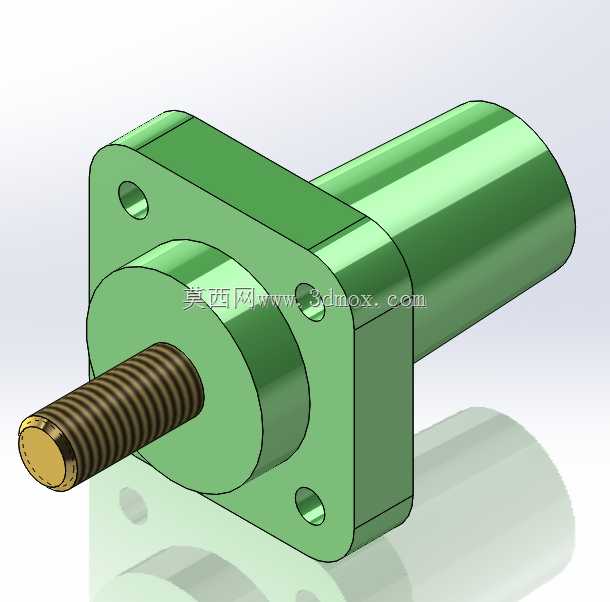

　　从外形看，主体由方形法兰板、侧向圆筒和后部螺纹柱三部分组成。方形法兰承担安装定位功能，板上预留四个通孔，可直接穿过紧固件固定在面板或安装板表面；孔位分布围绕中心轴线对称布置，能够抵消插接过程中产生的侧向力，避免长期使用后出现松动。圆筒段从法兰面向前延伸，内壁容纳金属接触件，端部开口形成插合入口；圆筒壁厚均匀，既为接触件提供防护，也在插拔时起到导向作用，减少斜插导致的接触件偏载。后部螺纹柱用于与内部导体、锁紧螺母或接线组件配合，使整个支架在面板两侧形成稳定约束。

　　设计时需要优先确认面板开孔与法兰外轮廓的关系。法兰方形边界决定了外部安装空间，圆筒外径决定面板开孔或护套避让尺寸，后部螺纹长度则关系到内侧接线余量。若安装在钣金柜门上，应核对法兰背面与门板内侧元器件之间的间隙，保证螺纹端接线后不与相邻母排、线束或绝缘隔板干涉；若安装在厚绝缘板上，则需关注螺纹柱有效啮合长度，防止锁紧不足。四个安装孔附近保留了平整承压面，便于垫圈或螺母均匀压紧，避免局部应力集中造成塑料或绝缘壳体损伤。

　　功能上，这种支架并不只是简单固定件，它同时承担接触件定位、插拔导向、相间隔离和面板密封配合的基础职责。前端圆筒的长度可使插头在进入金属接触区前先完成径向对中，降低接触件受偏心力磨损的概率；法兰与面板贴合后，能够限制连接器整体转动，尤其在大电流回路需要反复拆装维护时，稳定性比单靠螺纹锁紧的结构更好。后部螺纹端适合与铜排、电缆端子或锁紧组件连接，装配顺序通常为先将壳体穿入面板，再通过内侧紧固件固定，最后装入接触件并完成接线。

　　建模过程中，法兰板、圆筒和螺纹柱应保持同一基准轴线，四个安装孔需与中心距、孔径和倒角一起参数化表达，便于后续适配不同面板厚度。圆筒端部和法兰外缘的过渡圆角不能忽略，这些位置在实际模具成型和装配受力时都对应应力边界。金属接触件置于圆筒内部，建模时应保留其与内壁之间的配合间隙，以便表达绝缘层、接触件和外部插头之间的层次关系。对于选型人员而言，重点不是单独看某一段尺寸，而是把法兰占用面积、圆筒插入深度、后部螺纹接线空间和爬电距离一起核对，才能确保该支架在高压大电流设备中安装后既满足接线强度，也满足维护操作空间。
