托轮驱动回转滚筒干燥设备结构设计

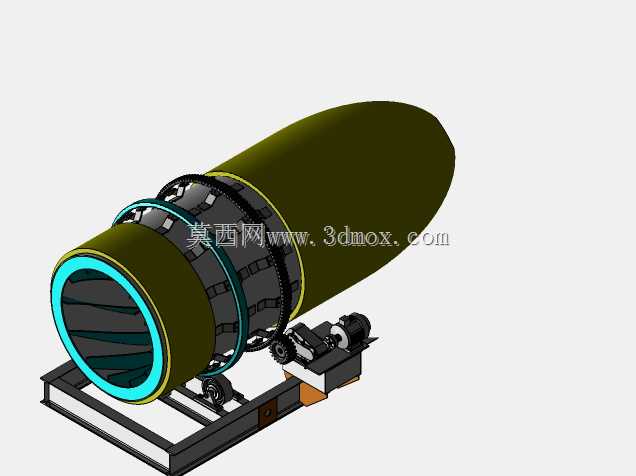

　　该回转滚筒装置主要面向散状湿物料的连续烘干作业场景，常见于建材、矿产品加工、农副产物处理等生产线的中段工序，承担物料输送过程中同步完成热交换除湿的功能，可适配颗粒状、粉状、小块状的非粘性物料处理需求，避免物料在静态干燥过程中出现结块、局部过热变性的问题。从结构设计逻辑来看，整体采用卧式倾斜布置方案，滚筒主体通过前后两组托轮组件支撑在焊接机架上，倾斜角度可根据物料停留时长需求在安装阶段调整，依靠滚筒自身的斜度配合内部导料抄板推动物料从进料端向出料端缓慢移动，无需额外设置内部推送结构，降低了筒内构件的磨损概率。驱动部分采用侧边齿轮啮合传动方案，大齿圈固定在滚筒筒身中段位置，与减速电机输出端的小齿轮形成传动副，相比中心轴驱动的方案，

　　这种结构能大幅降低长滚筒的轴系加工精度要求，同时方便后期维护时拆解更换磨损的齿面部件，托轮与滚筒滚圈的接触位置设计有可调间隙结构，可补偿长期运行后产生的磨损量，避免滚筒运行时出现跳动窜位的问题。滚筒两端设置有密封结构，进料端的环形密封件可减少热风外溢与粉尘泄漏，出料端预留了与下游输送设备对接的安装接口，整体机架采用型钢焊接成型，底部预留了地脚螺栓安装孔，可直接固定在混凝土基础上，安装时需保证前后托轮组的同轴度误差在允许范围内，避免滚筒运行时出现偏磨。筒身内部沿轴向分段布置不同角度的抄板，在滚筒转动时将物料不断扬起撒落，增加物料与热风的接触面积，提升热交换效率，驱动端的减速电机与机架之间设置有减震垫块，可降低运行过程中的振动传递，减少整机运行噪音。整体结构的安装边界需预留侧边驱动部件的检修空间，滚筒两端需留出足够的进料、出料管道对接位置，设备运行时的转动部件外围需设置安全防护栏，避免运维过程中发生机械伤害。
