带皮带输送结构的UV干燥固化设备

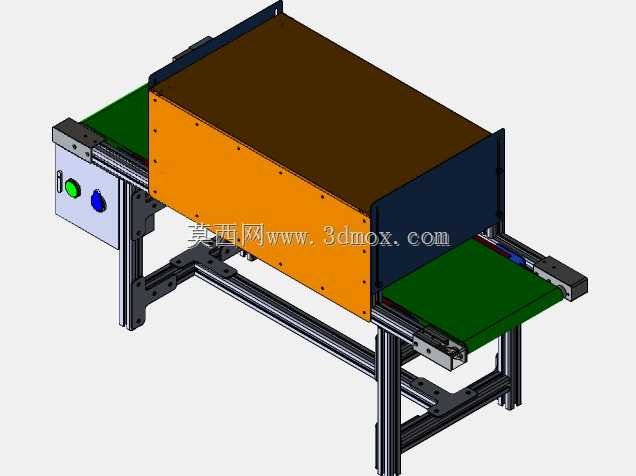

　　这款带输送结构的UV干燥设备，主要面向印刷、电子组装、表面涂覆类产线的连续固化工序设计，可直接对接前段涂覆、印刷工位，实现工件的连续流转干燥，无需人工逐件上下料，适配中小尺寸平面类工件的批量加工需求。设备主体采用铝型材搭建支撑框架，兼顾结构刚性与组装便捷性，框架底部预留了地脚调节安装位，可根据产线实际地面平整度调整设备水平，对接前后段输送线时的高度差可通过地脚调节范围适配，安装边界无需额外浇筑地基，普通平整车间地面即可完成部署。设备核心干燥腔体采用封闭箱式结构，腔体内部集成UV固化灯组与红外加热模块，可根据工件涂层特性单独开启UV固化段或红外烘干段，也可双模块协同工作，针对不同固化需求的涂料、油墨、胶黏剂调整工作模式，

　　避免单一固化方式导致的表层干结内部未固化、或者固化效率不足的问题。输送部分采用绿色PVC平皮带结构，皮带运行速度可通过侧端控制箱的调节组件进行无级调速，匹配不同工件所需的固化时长，皮带两侧设置有限位导向结构，防止工件在输送过程中偏移位置导致固化不均，腔体进出口位置设置有遮光挡边，减少UV光线外泄对车间作业人员的影响。控制箱体集成在设备进料端侧方，面板上设置有电源开关、运行状态指示灯与调节控件，操作人员无需打开设备腔体即可完成常规参数调整与启停操作，设备的电气走线全部内置在铝型材框架的槽位内部，外部无裸露走线，避免车间环境中的粉尘、水汽侵蚀线路，提升长期运行的稳定性。腔体外壳采用钣金折弯拼接结构，

　　橙色外罩与深色端板的组合既提升了设备的辨识度，也方便日常维护时快速拆卸外罩，对内部灯组、输送辊组件进行检修更换，设备整体宽度控制在常规单人可维护的尺寸范围内，日常运维无需多人配合，单名设备维护人员即可完成灯组更换、皮带张紧度调整等常规操作。在产线布局中，该设备可直接作为独立工位嵌入现有流水线，也可多台串联针对多涂层工件实现梯度固化，输送面高度可适配常见的桌面级产线与站立作业产线高度，无需额外搭建增高台架，进料端与出料端的皮带延伸段长度足够对接前后段设备的输送接口，不会出现工件衔接掉落的问题。
