框架集成式商用咖啡烘焙生产设备结构

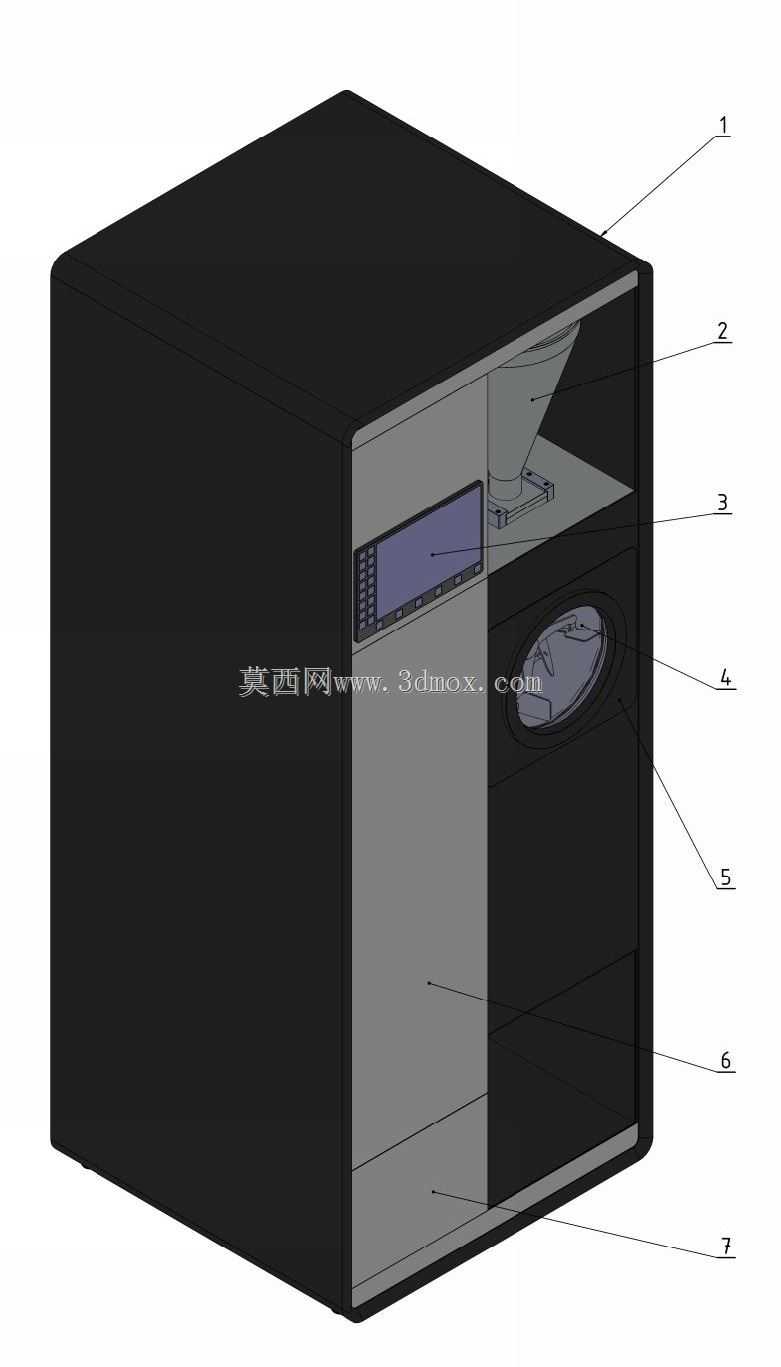

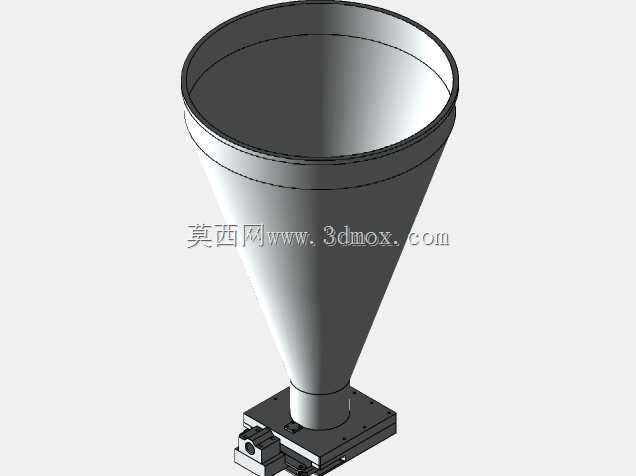

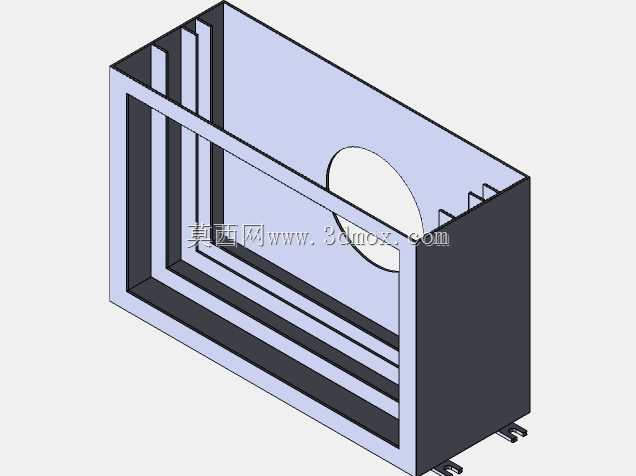

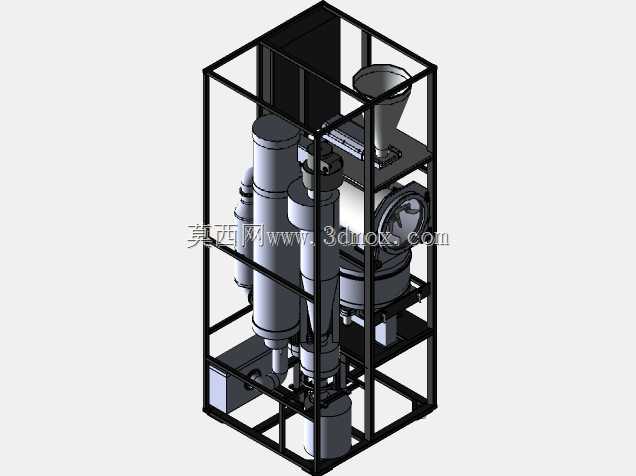

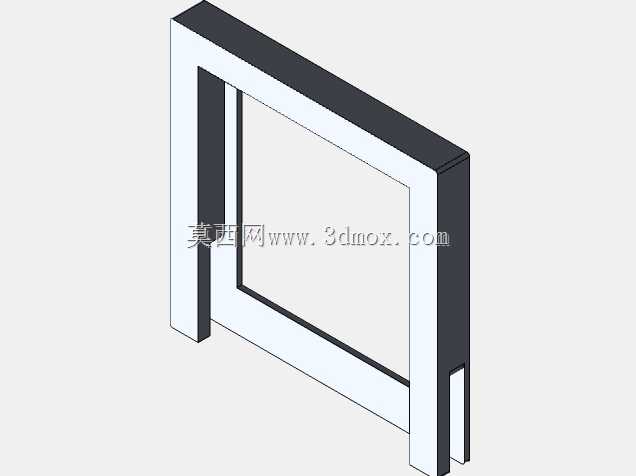

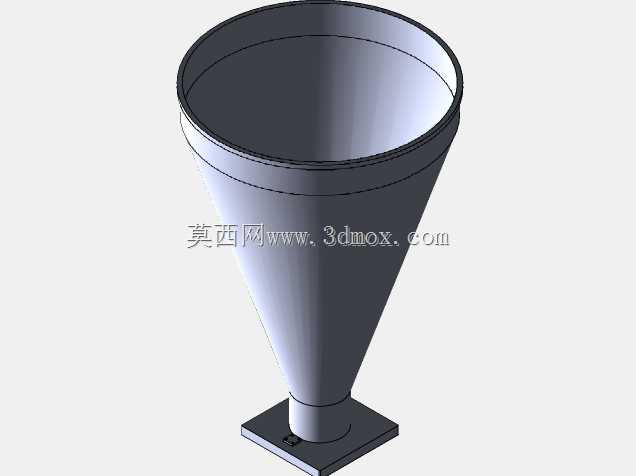

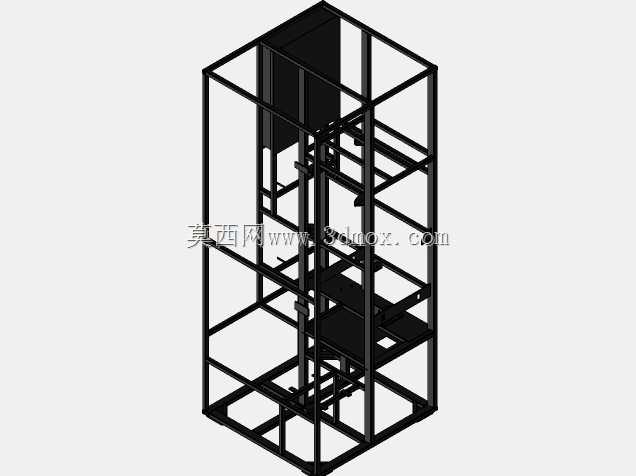

　　这套设备主要面向商用咖啡加工场景，适配小型烘焙工坊、精品咖啡品牌的批量生豆处理需求，可完成从生豆进料、高温烘焙、冷却排杂到熟豆暂存的全流程作业，替代传统分散式单机作业的排布混乱问题，降低车间管线布设与操作动线的冗余成本。整体采用方管焊接的一体式框架作为承载基体，所有功能单元全部集成在框架内部空间，框架的垂直立柱与横向横梁采用等截面型材拼接，安装时仅需固定框架底部的四个支脚即可完成整机定位，无需额外为单个功能单元做独立地基，适配厂房内灵活移位、生产线调整的使用需求。设备上部设置锥斗式进料结构，生豆可通过真空上料机或人工投料直接送入进料斗，锥斗的倾斜角度按照生豆自然堆积角设计，避免豆料搭桥卡滞，

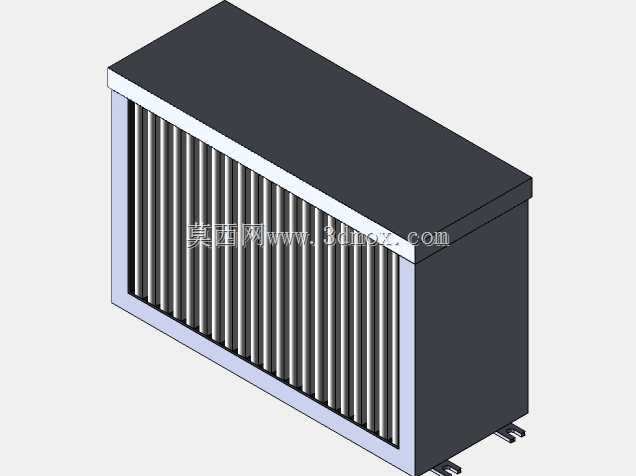

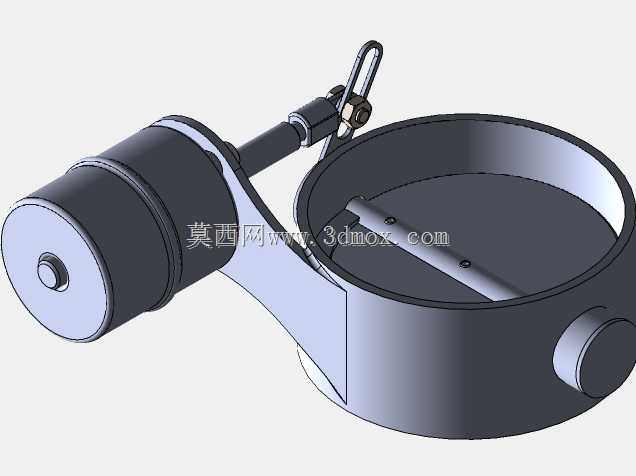

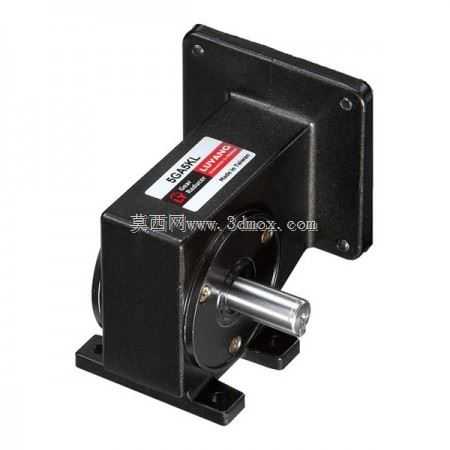

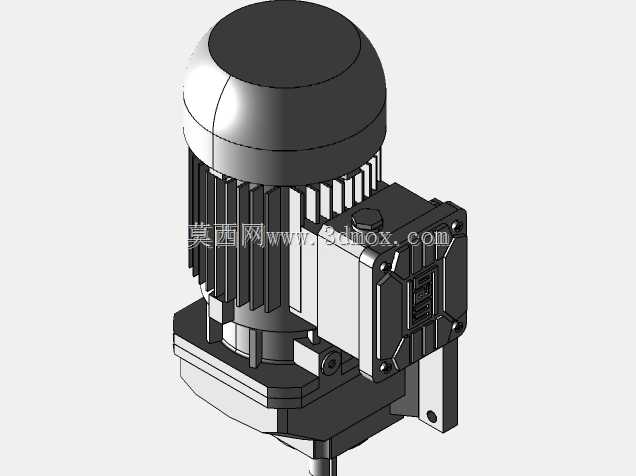

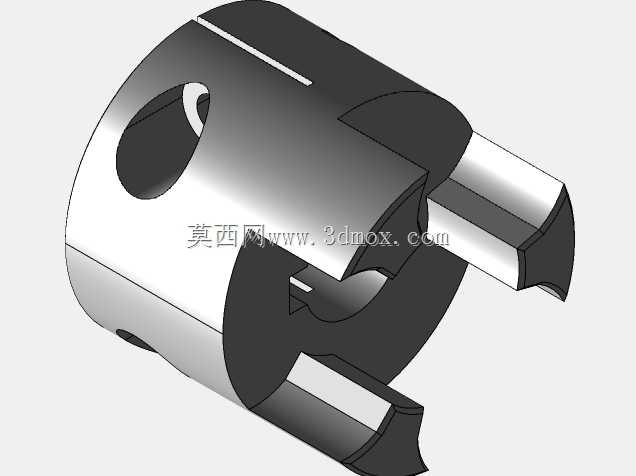

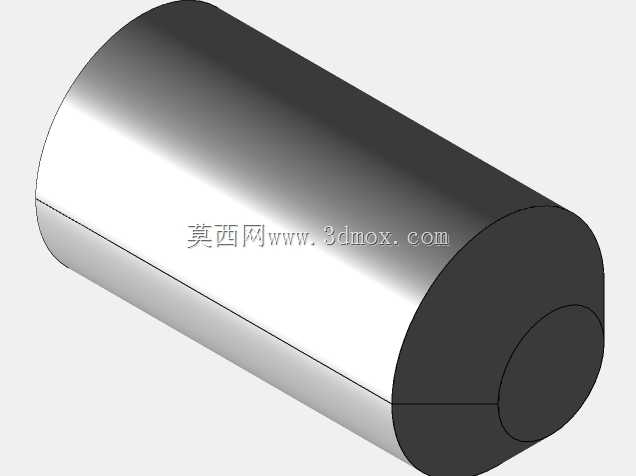

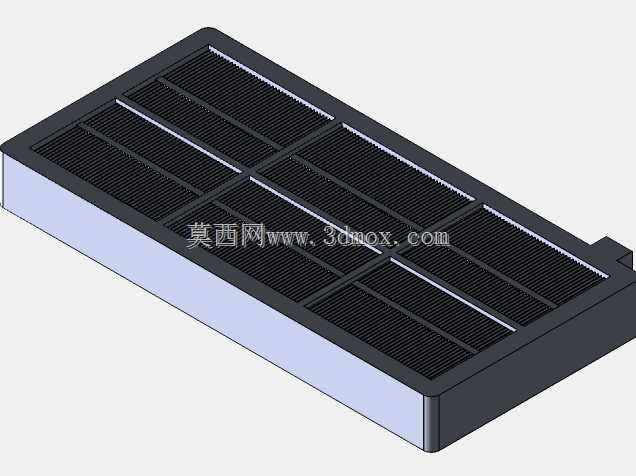

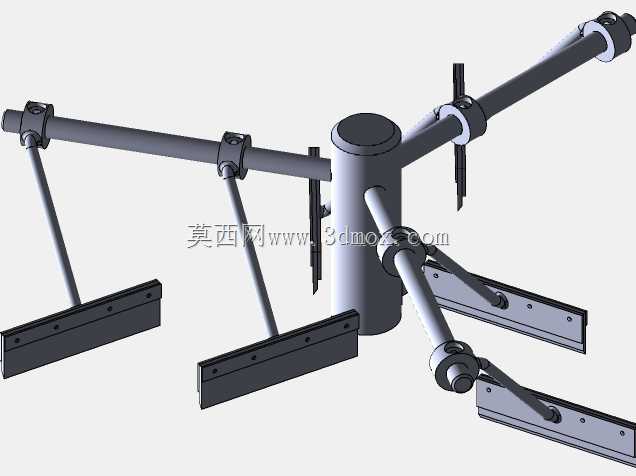

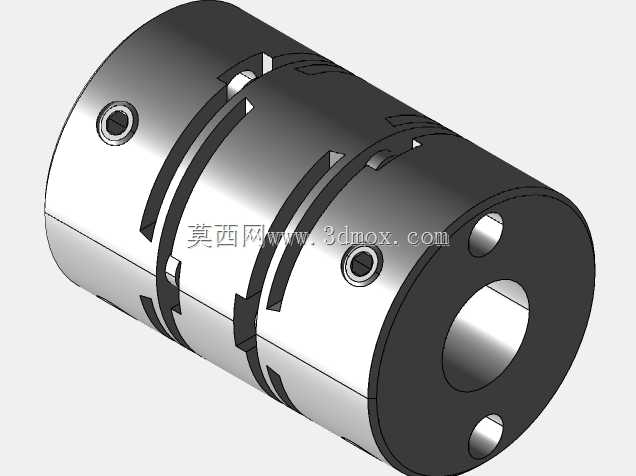

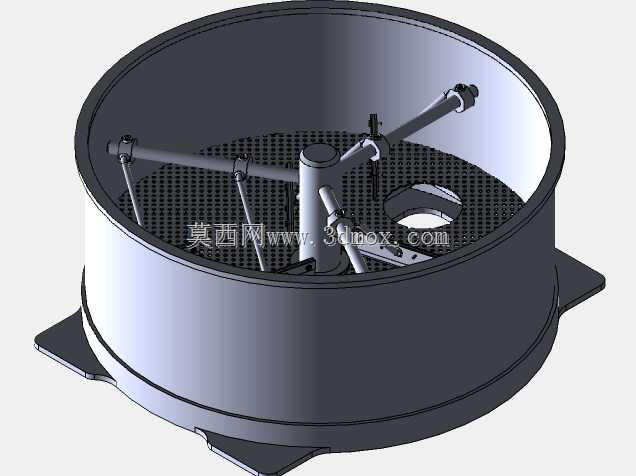

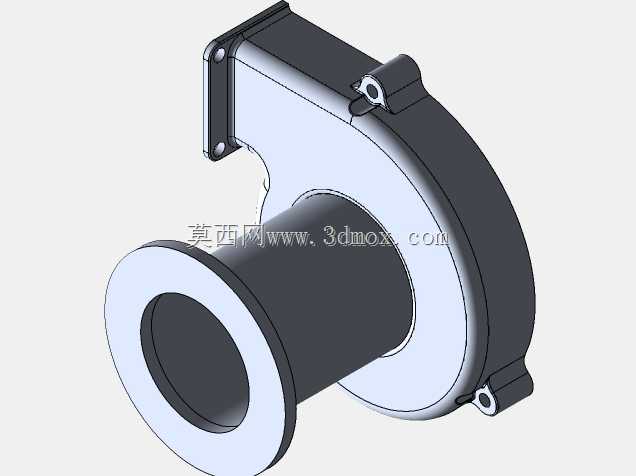

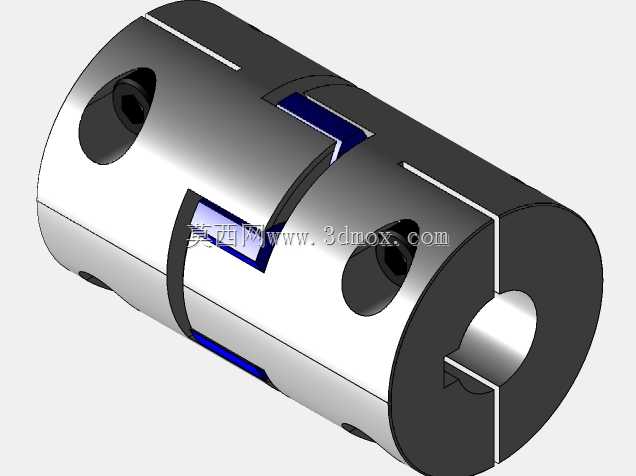

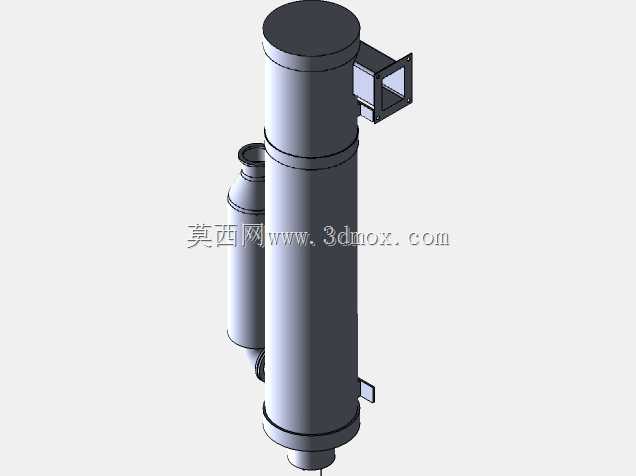

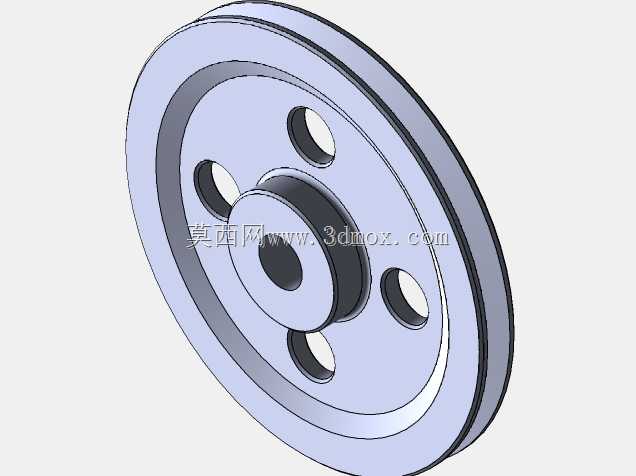

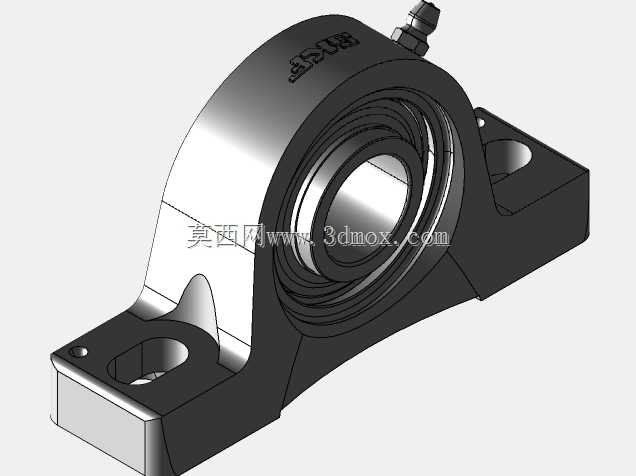

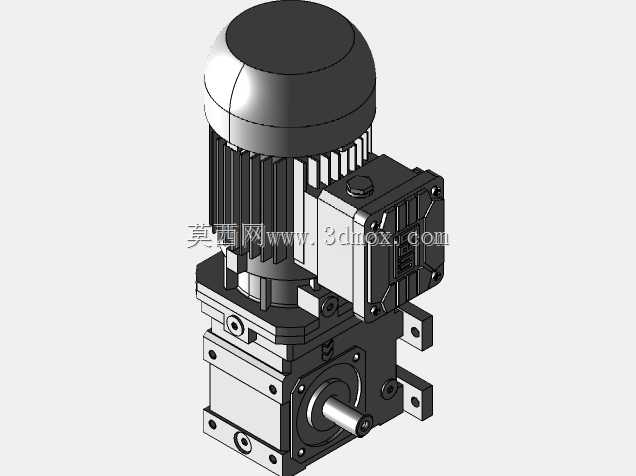

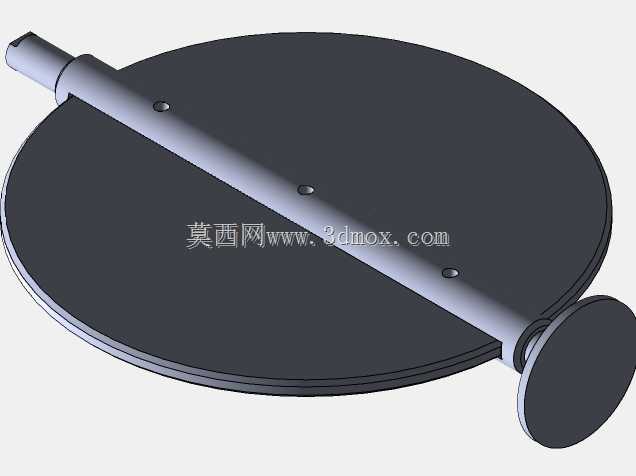

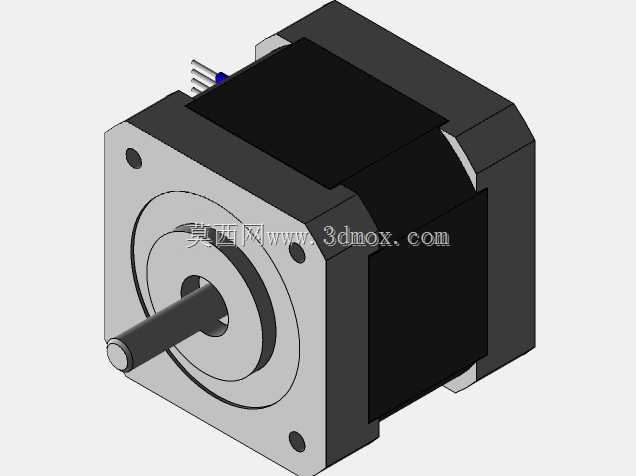

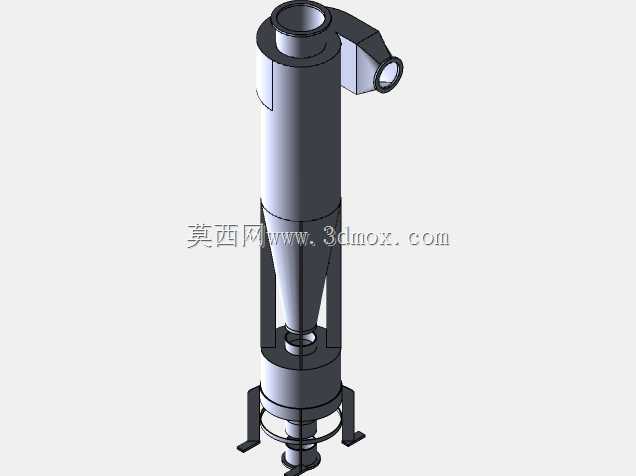

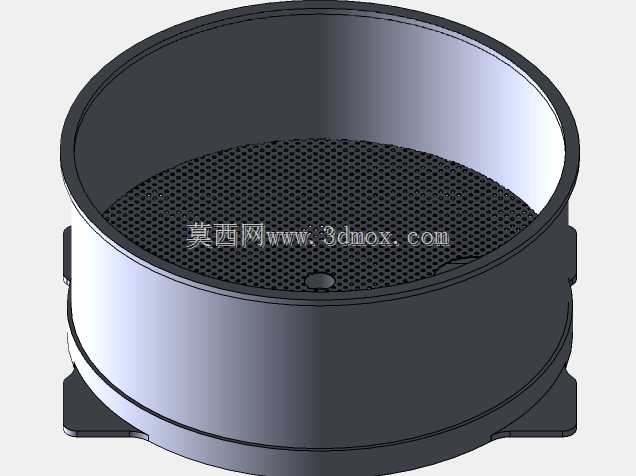

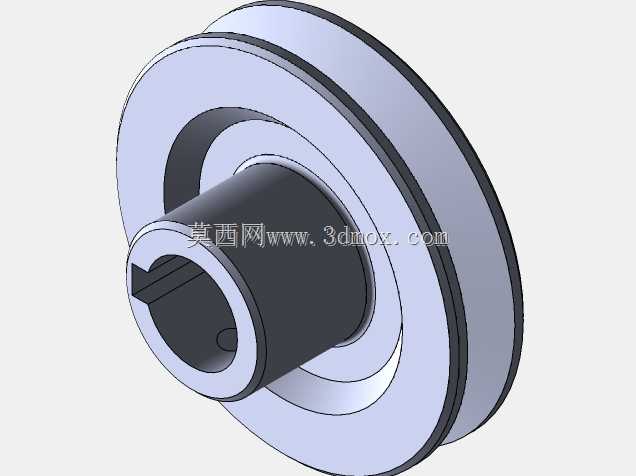

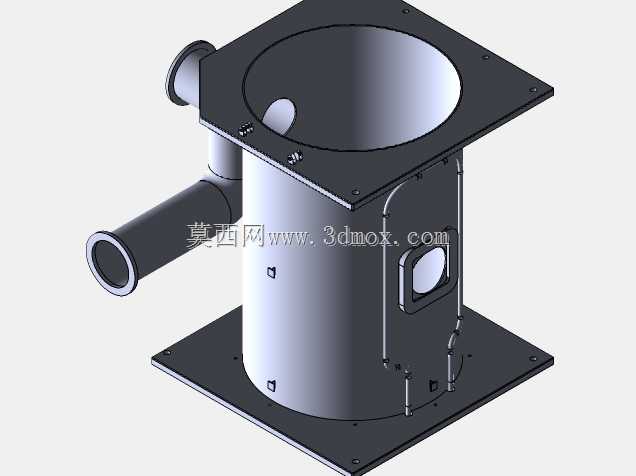

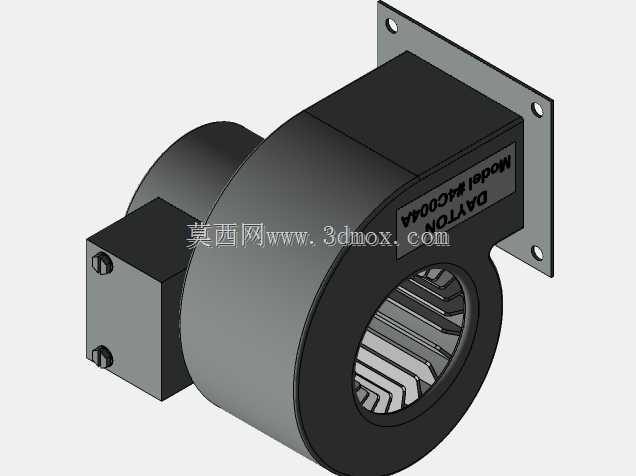

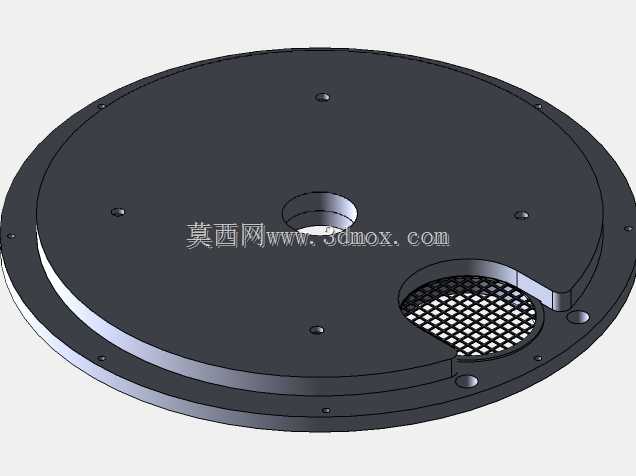

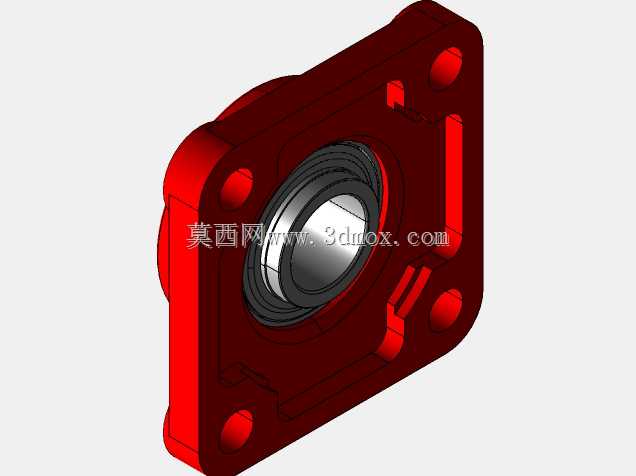

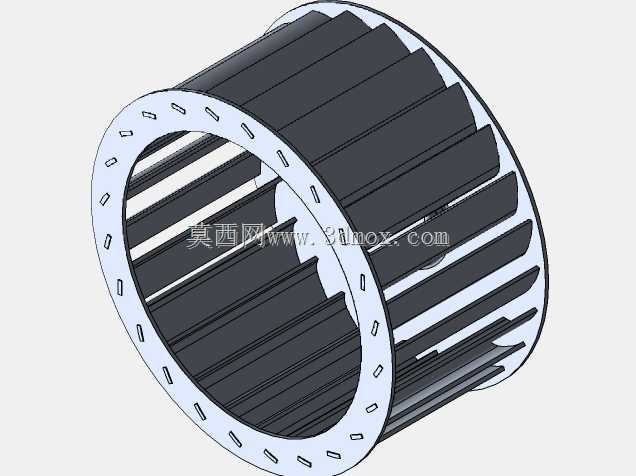

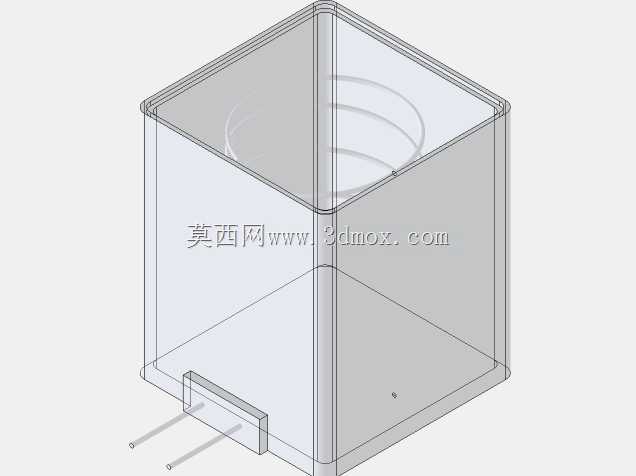

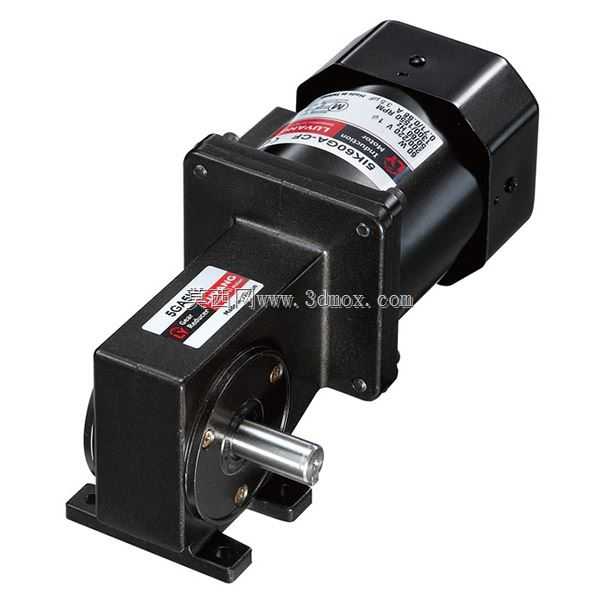

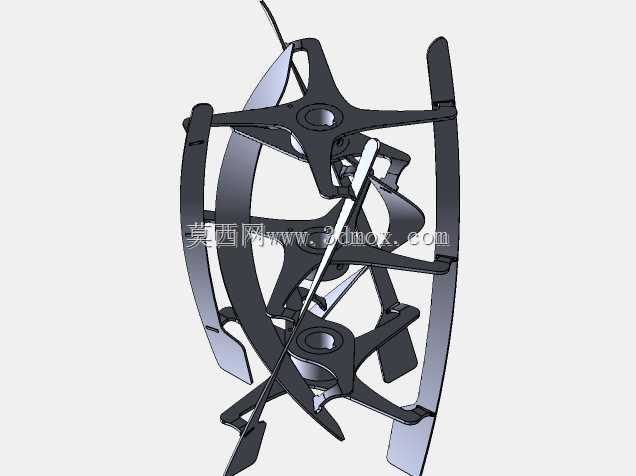

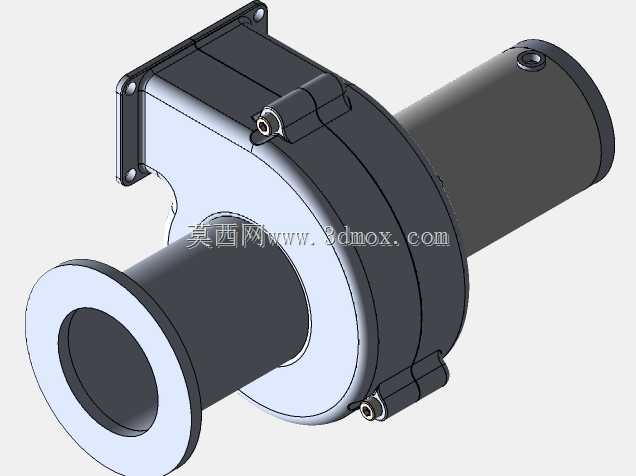

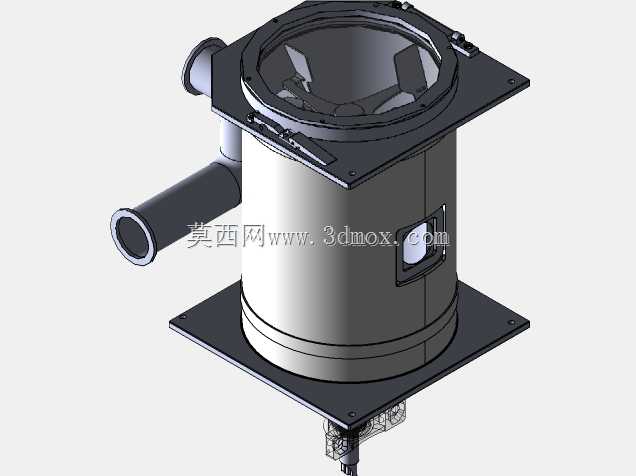

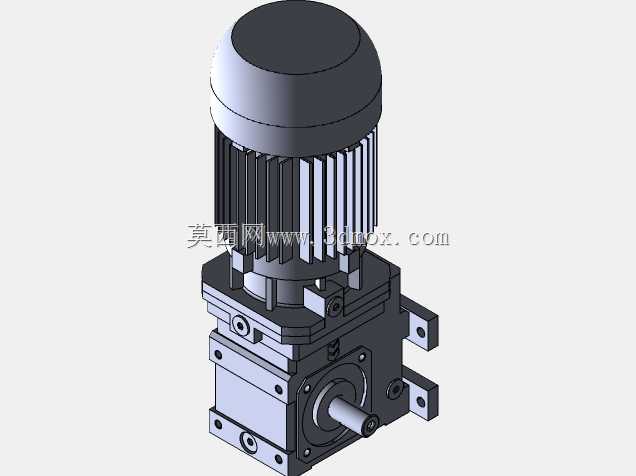

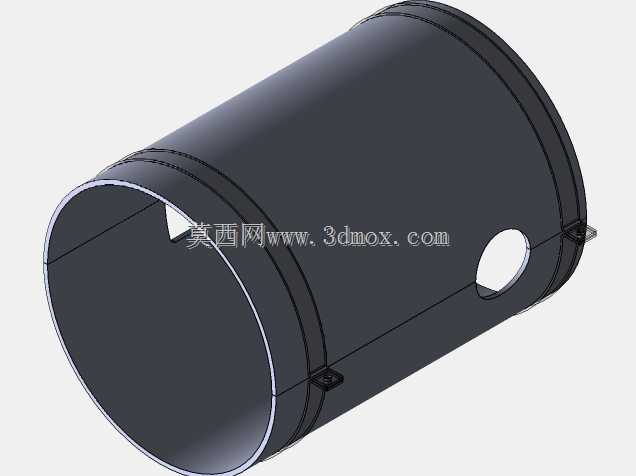

　　进料段配套的截料阀可精准控制单次烘焙的进料量，匹配不同烘焙度的工艺参数调整需求。核心烘焙滚筒单元布置在框架中部核心区域，滚筒采用卧式倾斜安装结构，驱动端设置在框架后侧，传动组件隐藏在框架背板与侧板的围合空间内，既避免作业人员触碰传动部件产生安全隐患，也能减少烘焙过程中散出的粉尘附着在传动件表面，降低日常维护的清洁工作量。烘焙单元旁侧配套的旋风分离结构，可在烘焙过程中持续抽出银皮与热废气，银皮收集筒布置在框架下部侧方，抽拉式结构便于操作人员定期清理收集的杂质，无需拆解主体管路。冷却单元紧邻烘焙滚筒出料端设置，烘焙完成的高温熟豆可直接落入冷却盘，配套的风冷系统从框架下部进风，向上穿过豆层带走热量，冷却后的熟豆通过下部出料口排出，

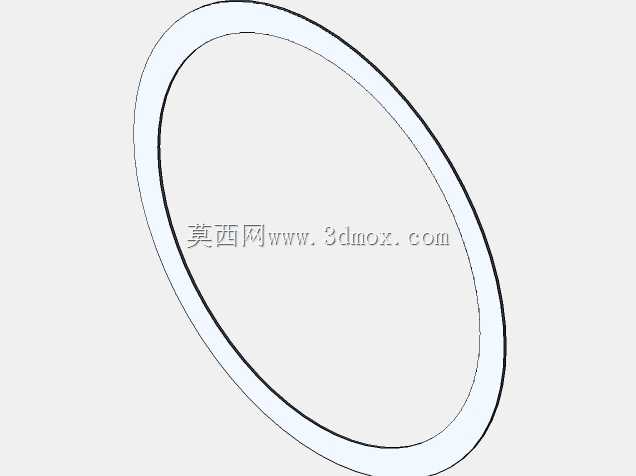

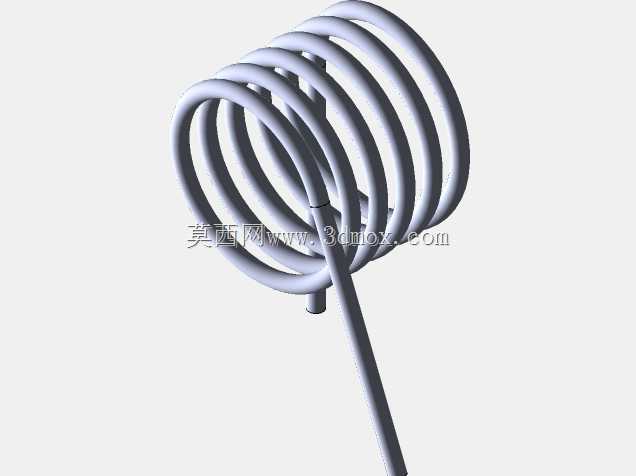

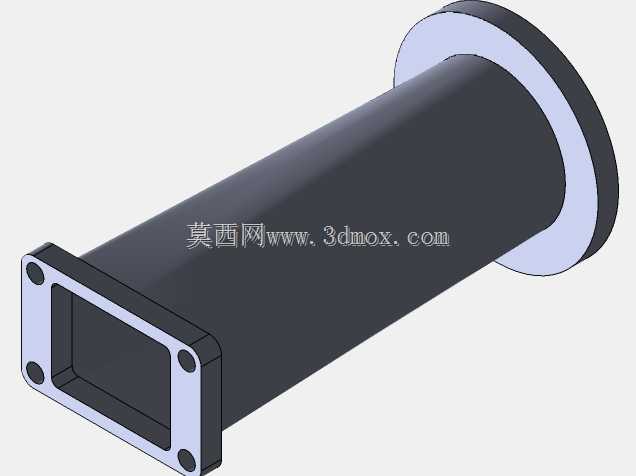

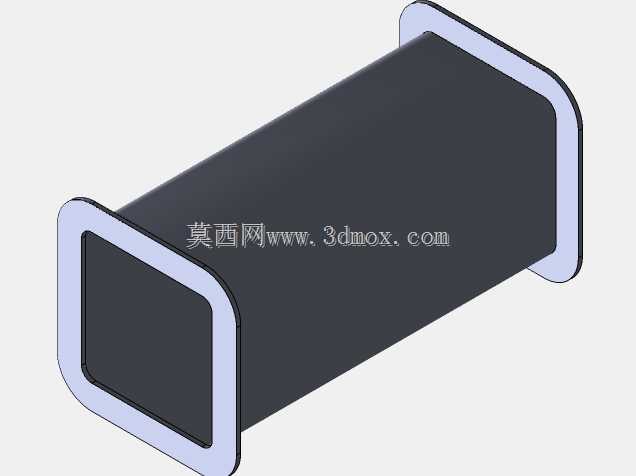

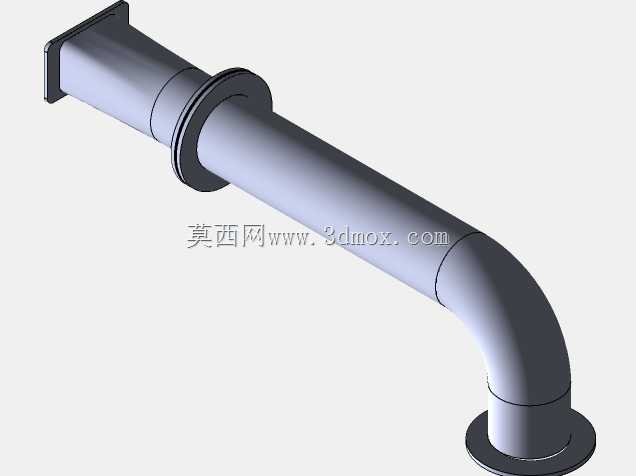

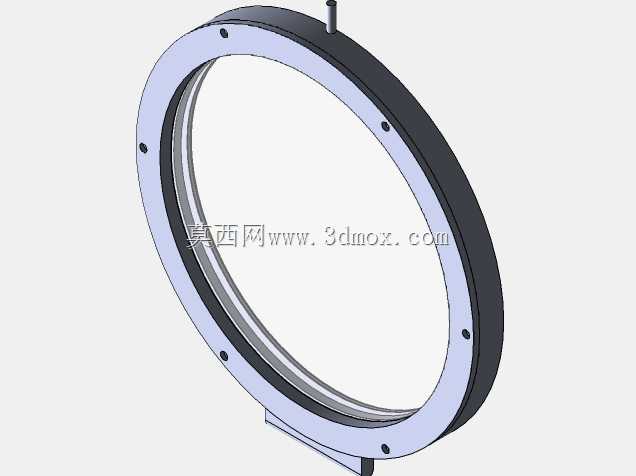

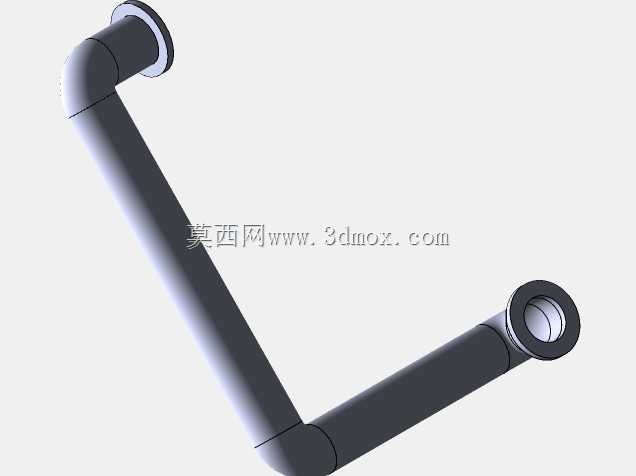

　　整个物料流转路径依靠重力与设备内部输送结构衔接，无需额外配置中转输送装置。框架内部的管路排布全部沿型材内侧走线，蒸汽管路、除尘管路与电气线路分仓布设，避免高温管路加速线路老化，各功能单元的连接法兰全部预留检修操作空间，日常更换密封件、清理管路积尘时无需大范围拆解框架结构。设备的整体外轮廓边界规整，无突出框架外的活动部件，安装时仅需在设备侧方预留单人操作的维护通道即可，上部进料端的高度适配常规车间上料设备的作业范围，下部出料端的高度匹配标准接料桶的放置尺寸，无需额外垫高或挖设地坑。
