方口锥底带机架工业储料卸料斗

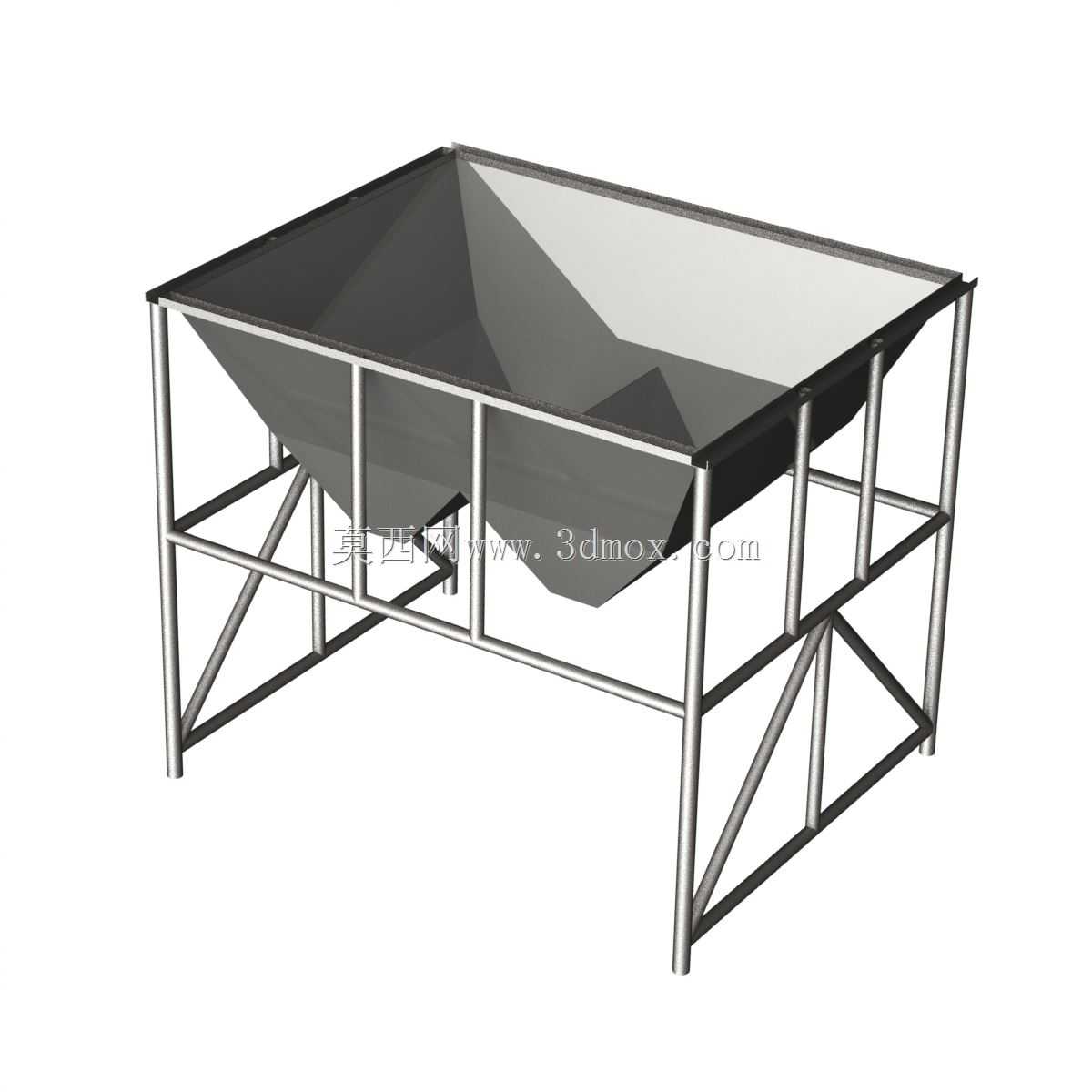

　　该结构件面向散料处理、配料中转、包装前暂存以及人工投料工位设计，主体由上方矩形接料口、四面向中心收拢的锥形斗体和下部方管焊接支撑框架组成。矩形大口便于抓斗、人工倒袋、皮带机或振动给料机来料，宽口边可减少撒料；锥斗壁面按物料安息角布置，使颗粒、粉碎料、塑料粒、粮食或小型工业件在重力作用下向底部出口汇集，避免物料在转角处长期滞留。

　　斗体采用薄壁钣金折焊思路，上口设置翻边或边框以提高开口刚度，锥面由多块板拼焊形成连续过渡。侧壁并非单纯装饰面，而是直接承受物料侧压和卸料时的摩擦冲刷，因此模型中保留了较明确的板厚关系、焊接边界和棱线过渡。底部收口位置可对接闸门、振动给料机、螺旋输送设备或集料袋，实际选型时需要根据物料粒径、堆积密度和卸料流量确定出口尺寸；若物料流动性差，可在锥壁外侧增加振动器安装座、气碟或助流喷嘴。

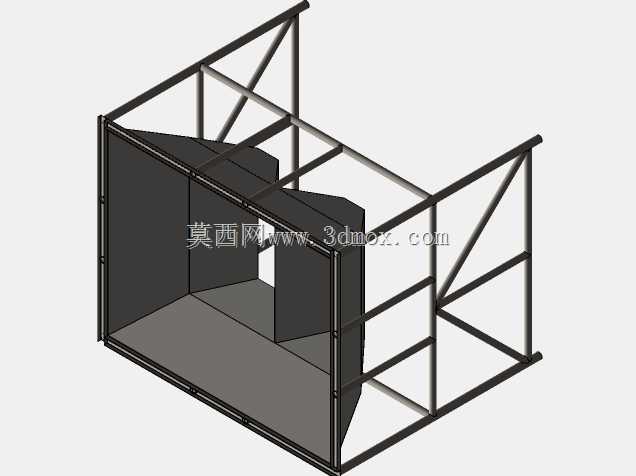

　　支撑框架采用方形管材搭建，四根立柱承担斗体和满载物料的垂直载荷，上部围框与斗体上口或加强边连接，下部横杆形成落地基准。斜撑布置在侧面和端部，重点约束框架在加料冲击、人员倚靠及设备振动下的侧向摆动。支腿底端预留与地面膨胀螺栓或可调脚杯连接的边界，安装时应保证框架水平，使锥斗各壁面受力均匀；若布置在生产线旁，还需核对支腿外轮廓与输送设备、检修通道、叉车路线之间的安全距离。

　　从三维结构检查角度看，该类设备的关键不只是外形漏斗，而是斗体容积、出口高度、支撑跨距和现场接口的匹配。上口长宽决定接料范围，锥斗高度决定物料下滑角度和整体重心，机架净高则决定下方能否放置接料箱或输送装置。模型将斗体与机架作为同一装配体表达，能够直接用于干涉检查、支腿放样、钣金展开参考和工位布局讨论。工程深化时，还应结合物料磨琢性选择普通钢板、不锈钢板或内衬耐磨板，并在焊缝、检修口、防尘盖和排气方向上进一步细化。
