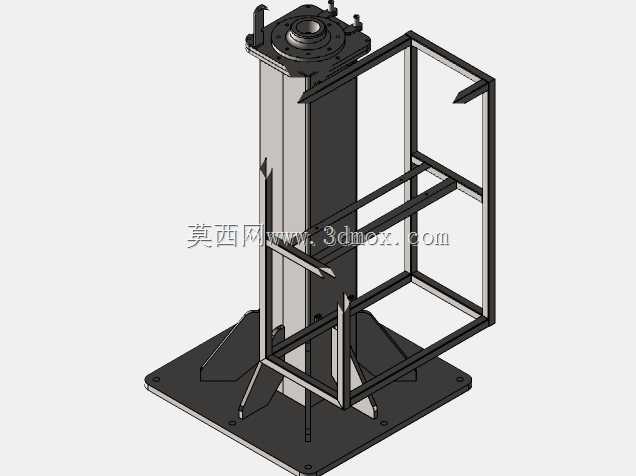

立式支撑安装机架带侧置框架结构

　　该结构件属于工业设备配套的支撑安装基座，常见于生产线旁的检测工位、小型单机设备的承载场景，也可作为车间内小型操作单元的主体承载架使用，能够为顶部安装的执行部件、检测元件提供稳定的安装基准，侧置的方管焊接框架可用于挂载电气控制元件、布线走线槽或是小型辅助功能模块，省去额外加装附属支架的工序。从结构设计逻辑来看，主体采用厚壁矩形型材作为主支撑立柱，底部搭配带安装孔的方形钢板底座，立柱与底座之间焊接三角形加强筋，分散立柱承载时的应力集中，避免长期受载出现底座变形或立柱倾斜的问题；侧部框架采用标准规格方管拼焊成型，框架各层横撑根据常规电气元件的安装尺寸预留间距，框架边缘做切角处理避免安装作业时剐蹭操作人员或线缆。安装边界方面，

　　底座的四个安装孔位按照常规膨胀螺栓固定的间距设计，可直接固定在水泥地面或是钢制平台台面上，立柱顶部的法兰安装面加工有定位止口与均布安装孔，能够适配多数带标准法兰接口的旋转执行件、检测探头的安装需求，无需额外加工转接板。设计过程中优先考虑了现场安装的便捷性，整体结构采用焊接后整体加工的工艺，保证顶部法兰面与底座安装面的平行度公差控制在合理范围，减少现场安装时的调校工作量；侧框架与主立柱之间采用满焊连接，焊缝位置避开后续元件安装的螺丝孔位，防止焊渣飞溅影响螺纹安装精度。框架内部预留的走线空间可容纳多组控制线缆与动力线缆，立柱侧面预留的穿线孔可将顶部部件的线缆直接引入侧框架内的布线槽，整体走线规整，避免线缆外露造成的磕碰损坏风险。

　　该结构的承载能力经过受力校核，主立柱可满足常规中小型顶部部件的静载与小幅动载使用需求，侧框架每层横撑可承载一定重量的电气元件，不会出现横撑下挠变形的问题，整体结构无多余冗余设计，在保证结构强度的前提下尽可能控制整体重量，方便运输与现场吊装就位。
