双腔定位工装夹具基座结构设计

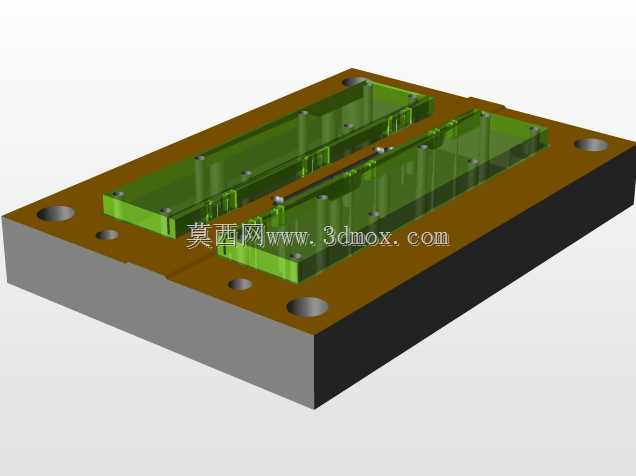

　　该结构为产线定位用双腔工装基座，主要应用于3C通讯类零部件的组装、检测工序中，作为工件承载定位的基准载体使用，可同时完成两个同规格工件的装夹定位，适配自动化产线的上下料节拍，减少单工位等待时长，提升单工位的加工流转效率。从结构设计逻辑来看，基座采用三层叠合结构，底层为高刚性钢制承托底座，承担整体结构的承重与抗形变作用，避免长期受压后出现基准面偏移；中间层为酚醛树脂隔热绝缘垫板，隔绝加工过程中可能产生的静电与温度传导，保护上层定位型腔不受温变影响出现尺寸偏差；上层为透明聚碳酸酯材质的定位型腔，可直接观察工件装夹到位状态，无需额外加装到位检测的视觉开孔，降低加工复杂度。两个平行排布的定位型腔沿基座长边方向对称布置，

　　型腔周侧设置的沉头安装孔用于固定仿形定位镶块，可根据不同批次工件的外形尺寸快速更换镶块，无需整体更换基座，压缩产线换型的调试周期。基座周侧的四个圆形沉孔为整体安装固定位，对应产线工作台的T型槽间距，安装时可通过内六角螺栓直接锁紧，安装基准面的平面度公差控制在0.02mm以内，保证装夹后工件的位置度满足工序要求。型腔内部的凸台结构对应工件的避空位，装夹时可直接承托工件的非加工面，避免夹伤工件外观面，同时凸台高度经过精确计算，保证工件装夹后上表面与型腔顶面齐平，适配压合、检测等工序的作业高度要求。设计过程中优先考虑了长期使用的耐磨性能，型腔易磨损位置预留了镶件安装位，磨损后仅需更换局部镶件即可恢复精度，降低工装维护成本；

　　同时整体结构的边角均做了R2倒角处理，避免操作人员上下料时被锐边划伤，符合产线安全设计规范。基座的整体外形尺寸适配常见的伺服滑台安装尺寸，可直接搭载在单轴或双轴滑台上完成多工位流转，无需额外设计转接板，减少配套结构的设计工作量。
