多工位可调式精密机械夹紧工装结构

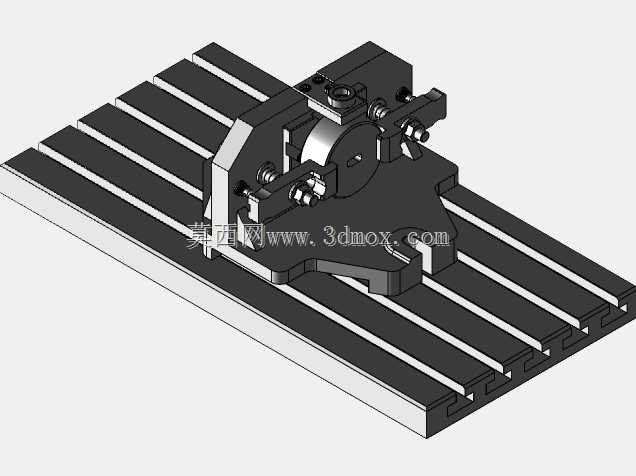

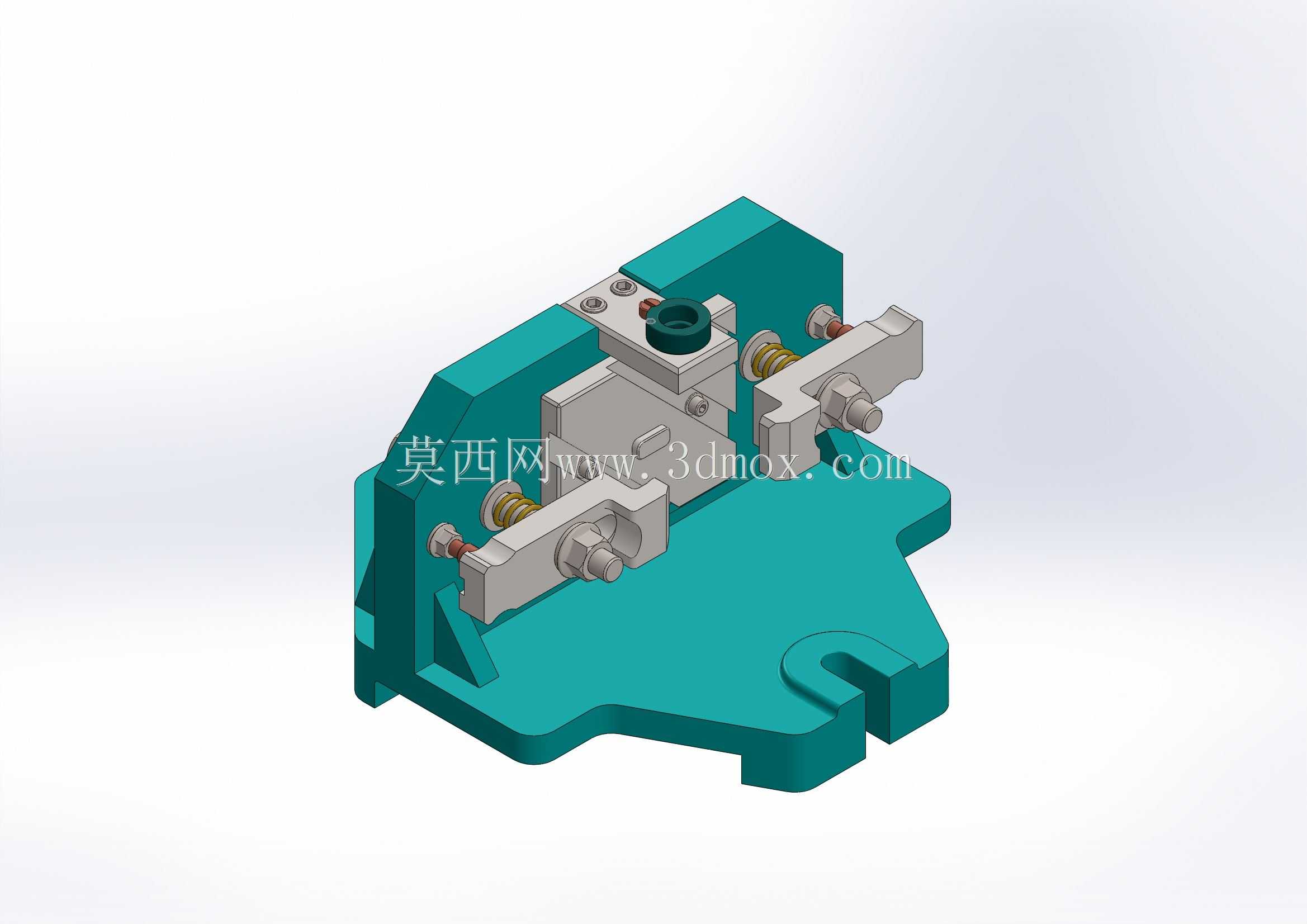

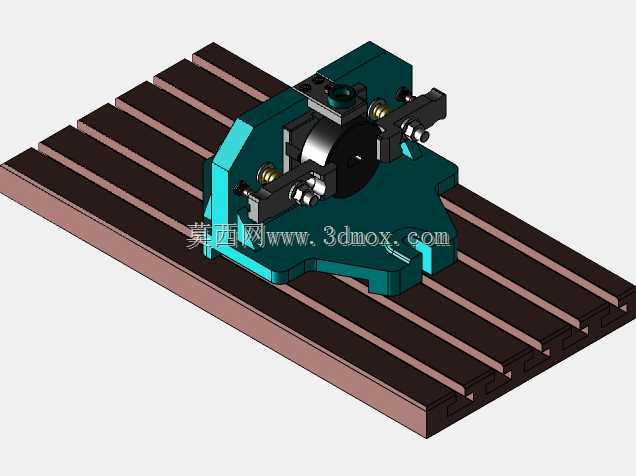

　　这款夹紧工装主要面向机加工工序中的工件定位装夹场景，可适配小型异形通讯结构件、精密五金零件的铣削、钻孔工序装夹需求，在批量零件加工场景中，能大幅降低重复装夹的找正时间，避免装夹变形导致的零件尺寸超差问题。从结构设计来看，底座采用一体式铸钢构型，底部设置的定位卡槽可直接匹配机床工作台的T型槽安装基准，无需额外制作过渡连接板，安装时仅需通过T型螺栓将底座锁紧在工作台面即可，整体安装边界控制在220mm×180mm范围内，不会占用过多工作台行程空间，适配多数中小型立式加工中心、台式钻床的工作台安装尺寸。工装的核心夹紧单元采用对称式双螺旋推进结构，两侧的夹紧螺杆配合可调压头，可根据工件的外形尺寸调整推进行程，

　　单螺杆的有效推进行程达到25mm，可兼容宽度在40mm到90mm区间内的不同规格工件；顶部设置的辅助压紧模块可对工件上表面施加垂直方向的压紧力，避免侧向夹紧时工件出现翘起移位，压头端面镶嵌有铜质垫片，防止夹紧力过大在工件表面留下压痕，满足外观件的装夹防护要求。设计过程中重点考虑了装夹的受力平衡，三个夹紧点位的受力方向均指向工装的定位基准面，确保工件装夹后完全贴合定位面，不会出现过定位或者欠定位的问题；所有活动配合面均预留了0.02mm的间隙公差，长期使用后可通过更换耐磨衬套恢复配合精度，降低工装的维护成本。日常使用时，操作人员仅需通过扳手转动两侧的夹紧螺杆即可完成工件的锁紧与松脱，单工件装夹耗时可控制在10秒以内，相比通用平口钳的装夹效率提升40%以上，针对特定异形零件的装夹适配性远高于通用夹具，可有效减少专用工装的重复制作成本。
