带侧翼定位圆柱法兰底座结构件

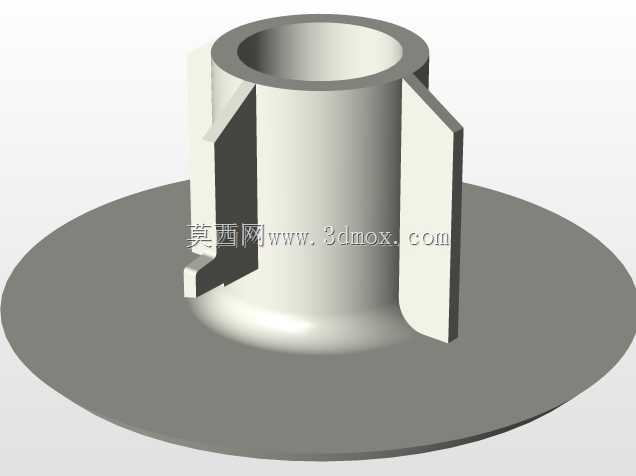

　　该结构件属于小型定位支撑类五金配件，常见于通讯设备内部板件连接、消费电子壳体装配、小型机电模块固定场景中，核心作用是实现两个平行安装面之间的间隔支撑，同时通过侧翼结构完成径向定位，避免装配后支撑柱出现周向转动或径向窜动。从结构设计来看，主体采用中空圆柱构型，中空内腔可用于穿设线材、预留螺丝过孔空间，或是适配对应规格的定位销，相比实心柱体可有效降低材料用量，同时减少注塑成型时的缩痕风险，圆柱主体的壁厚经过均匀化处理，周向壁厚偏差控制在0.2mm以内，避免成型过程中出现应力集中导致的开裂问题。底部的圆盘法兰是主要的承载面，法兰面与安装基面完全贴合，可分散柱体承受的轴向压力，避免柱体根部因应力集中出现断裂，法兰边缘做了微小的倒角处理，

　　既可以去除成型后的飞边毛刺，也能在装配时起到导向作用，方便快速对准安装孔位。柱体周向均匀分布的三个侧翼结构是该零件的核心设计点，侧翼沿柱体轴向延伸，下端与法兰面平滑过渡，每个侧翼的外侧为垂直于法兰面的平直定位面，可与安装基座上的卡槽配合，实现柱体的周向锁止，部分侧翼下端设置的小尺寸卡扣凸台，可在柱体插入安装孔后直接卡入基座的限位槽内，无需额外打胶或螺丝固定即可实现预固定，大幅提升装配效率。从安装边界来看，该零件的法兰直径决定了安装所需的最小平面空间，柱体高度即为两个装配面之间的支撑间隔，侧翼的外切圆直径需与安装基座上的定位孔内径做间隙配合，单边间隙控制在0.1-0.15mm之间，既保证装配顺畅，又不会出现过大的装配间隙导致支撑晃动。

　　设计过程中需重点关注侧翼与柱体连接位置的圆角过渡，避免直角连接带来的应力集中，同时要保证三个侧翼的位置度公差，确保插入安装孔后各个定位面都能与卡槽均匀贴合，不会出现个别侧翼受力过大的情况。中空柱体的内径尺寸需根据穿线需求或螺丝规格确定，若用于螺丝过孔，内径需比螺丝公称直径大0.5mm以上，避免螺丝穿过时刮伤柱体内壁，若用于穿设弱电线材，内径需预留足够的线材弯曲空间，避免线材被柱体边缘割破绝缘层。这类结构件大多采用注塑工艺生产，选材多为ABS或PA66材质，若有更高的强度要求也可采用锌合金压铸成型，不同材质对应的壁厚设计、脱模斜度会有细微调整，注塑件的脱模斜度通常取1-1.5度，保证成型后可顺利从模具中脱出，不会出现拉伤侧壁的问题。
