桌面多工位悬臂式工具收纳支架结构

　　日常桌面工位的零散工具收纳一直是一线装配、调试人员的痛点，这款悬臂式多工位收纳结构，正是针对桌面作业场景下的小工具规整需求开发的结构方案。从实际使用场景来看，这类结构常部署在电子装配工位、手工维修台、模型制作工作台等区域，用来归置镊子、小型螺丝刀、打磨头、探针这类细长型手持工具，避免工具散落在台面上造成磕碰、遗失，同时压缩工具占用的桌面平面空间，把作业区域的有效操作面释放出来。

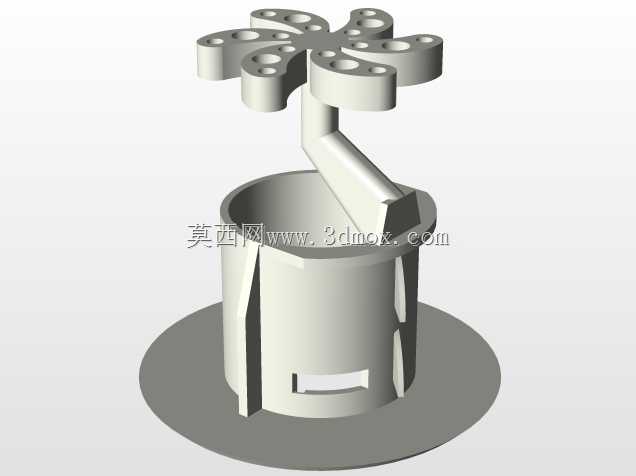

　　结构整体分为下部的圆柱收纳桶与上部的悬臂多孔挂架两个核心功能区，下部圆柱桶采用带侧部开槽的桶身设计，桶壁预留的纵向开槽既可以作为线缆过孔，给放置在桶内的电动小型工具提供走线空间，也能作为大尺寸工具的取放让位缺口，桶身底部带一体化的圆形安装底座，底座直径略大于桶身外径，放置在平整桌面时可以依靠自身重力保持稳定，不需要额外打孔固定，适配临时工位、可移动工作台的使用需求。上部的花型多孔挂架通过倾斜的悬臂梁与桶身侧壁连接，悬臂采用变截面弯折结构，靠近挂架的位置做了加厚处理，抵消挂架上放置工具后的倾覆力矩，避免挂架承重后出现歪斜变形。挂架整体采用六瓣花型的对称布局，每个瓣体上都预留了不同直径的贯通安装孔，孔位直径从3mm到12mm不等，可以适配不同柄径的手持工具，孔位边缘做了0.5mm的倒角处理，取放工具时不会刮擦工具柄部的绝缘层或镀层。

　　设计过程中重点考量了操作的人机工程尺度，悬臂的倾斜角度设置为32度，挂架的整体高度距离桌面180mm，作业人员坐在工位上不需要抬高手臂，自然伸手就能拿到挂架上的常用工具，下部收纳桶的内部深度设置为120mm，可以容纳长度150mm以内的短柄工具，桶内没有额外的分隔结构，允许使用者根据自身工具的尺寸灵活调整放置位置，不会被固定分隔限制收纳空间。桶身侧壁的连接位做了局部加厚，悬臂与桶身采用一体化连接结构，没有额外的装配紧固件，整体结构没有零散易丢的小零件，长期使用不会出现连接松动的问题。安装边界方面，整个结构的最大外轮廓直径为220mm，放置在桌面上仅需要占用直径230mm的圆形区域，不会遮挡台面上的图纸、待加工工件等物品，底座的下表面做了平面度公差控制，与桌面的接触间隙小于0.1mm，放置时不会出现晃动感，即使在挂架单侧挂满工具的情况下，整体重心依然落在底座的支撑范围内，不会出现侧翻问题。
