可调角度百叶式光伏板阵列支撑结构

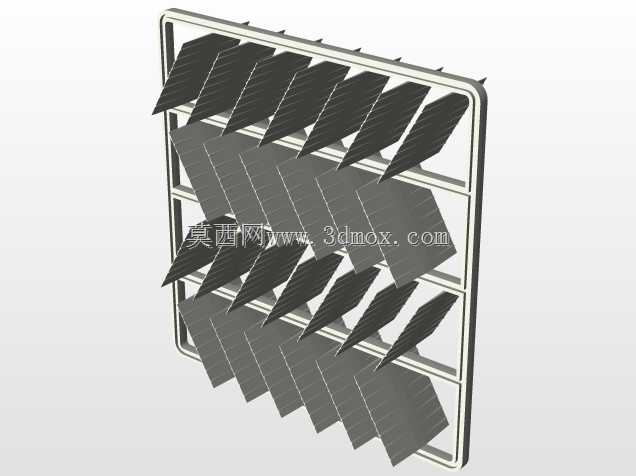

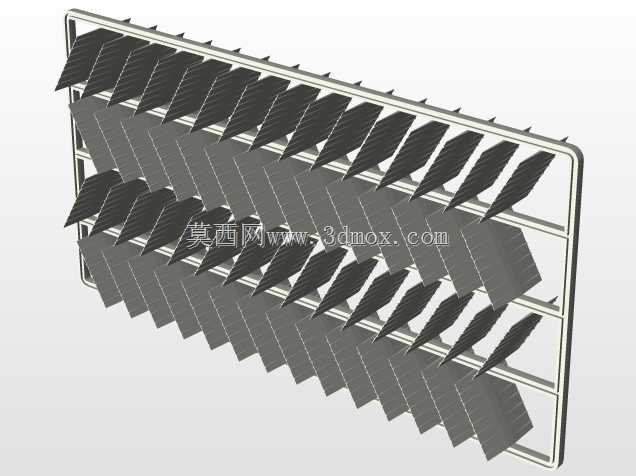

　　该结构为户外分布式光伏部署场景设计的可调式百叶光伏阵列支撑框架，主要适配建筑立面、遮阳棚顶、山地光伏电站等需要兼顾发电效率与通风、透光需求的安装场景，可替代传统固定倾角的光伏支架，解决固定支架无法随光照角度调整、遮挡下方空间通风采光的痛点。整体采用矩形外框作为承载主体，框体设置多组平行排布的横向转轴，每根转轴上固定单块光伏组件安装位，组件沿转轴轴向等距排列，形成类似百叶窗的排布结构，相邻组件在完全闭合状态下可拼接成完整的受光平面，完全展开时各组件之间留有均匀通风间隙，可根据不同季节的太阳高度角、实时天气情况调整每一排组件的翻转角度，最大化提升单位面积的光能接收效率。设计过程中优先考虑户外长期服役的结构可靠性，

　　外框采用等截面型材拼接成型，拼接节点预留标准紧固件安装位，无需现场焊接即可完成组装，降低现场施工难度；转轴与框体的连接部位设置耐磨衬套，减少长期角度调整带来的磨损，保证翻转动作顺畅无卡滞，同时预留角度锁止结构，调整到目标角度后可快速固定，避免大风天气下组件出现晃动移位。安装边界方面，整体框架的长宽尺寸可根据现场部署的光伏组件单块尺寸、排布数量灵活调整，单块组件的安装位预留标准组件压块安装孔位，可适配市面主流规格的晶硅光伏组件，框架背部预留与建筑主体、支撑立柱连接的固定耳板，耳板上开设长圆孔，可抵消现场安装的基础位置误差，降低安装对位难度。结构受力层面，通过有限元仿真验证了组件在不同翻转角度下的风阻载荷分布，

　　优化了框体型材的壁厚与加强筋位置，在保证整体抗风等级满足户外使用要求的前提下，尽可能降低框架自身重量，减少支撑结构的载荷负担。组件排布时特意错开了相邻转轴上组件的旋转干涉边界，保证0到90度翻转行程内所有组件不会出现碰撞剐蹭，同时在最大展开角度下，组件之间的间隙可保证空气顺利流通，降低组件工作温度，间接提升光伏组件的发电效率，也可在极端大风天气下将组件调整至顺风向角度，降低整体结构承受的风载荷，提升极端天气下的结构安全性。
