直径52规格主轴安装固定座结构设计

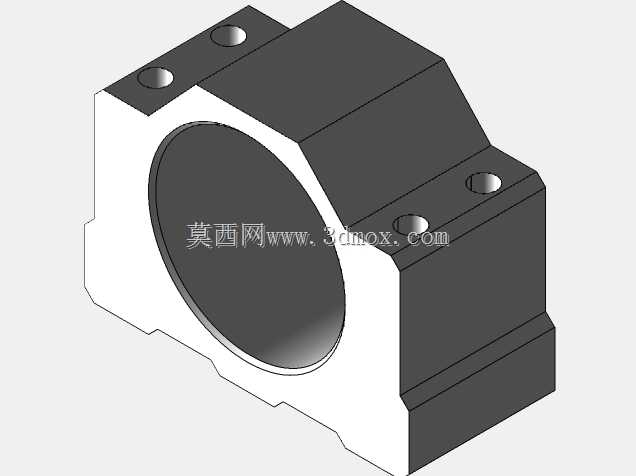

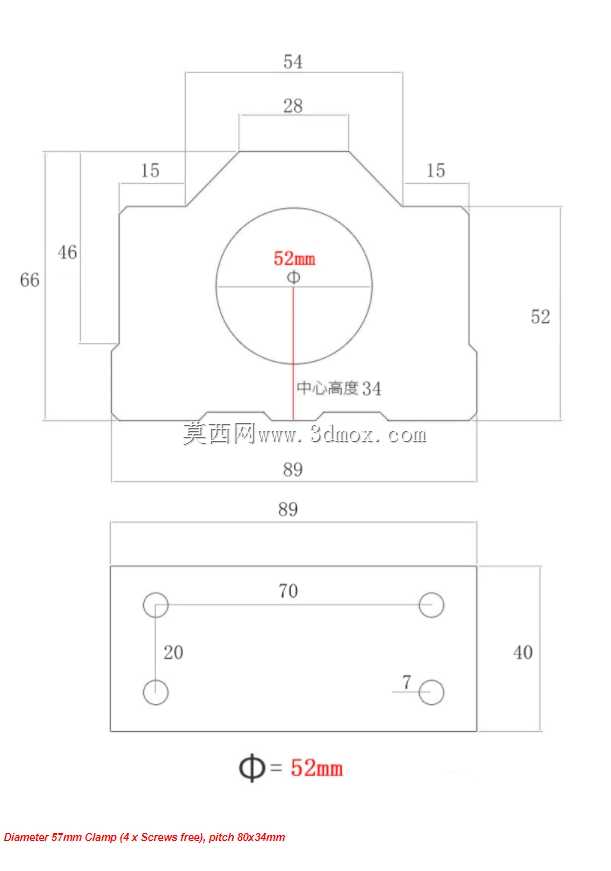

　　这款直径52mm规格的主轴安装座，是传动系统中承担主轴定位、载荷承载的核心支撑部件，常见于小型加工设备主轴单元、输送线动力端、非标自动化设备的旋转动力输出端，主要作用是约束主轴的径向与轴向窜动，保证主轴运转时的同轴度精度，同时将主轴工作时产生的振动、切削或传动载荷传递到设备安装基座上，避免动力端出现偏移抖动。从结构设计来看，安装座采用一体式铣削成型的主体结构，中心开设直径52mm的主轴穿装孔，孔位中心距离安装底面的高度为34mm，这个尺寸是匹配对应直径主轴的中心高要求，保证主轴安装后与配套传动轮、执行部件的中心对齐，避免出现皮带偏磨、齿轮啮合错位的问题。主体的外形尺寸经过紧凑化设计，总长度89mm，总宽度66mm，

　　主体上部的定位凸台宽度28mm、长度54mm，凸台两侧预留15mm的工艺让位空间，既保证了安装座自身的结构强度，也避免和周边的压盖、密封件产生装配干涉。底部的安装法兰面总长度同样为89mm，法兰上开设四个安装固定孔，横向孔间距70mm，纵向孔间距20mm，固定孔采用直径7mm的光孔设计，适配M6规格的内六角安装螺栓，安装时可以通过螺栓将座体牢牢固定在设备台面上，法兰面总高度40mm，足够的法兰厚度可以保证螺栓锁紧时不会出现座体变形，同时提升整体的抗振性能。设计时充分考虑了实际装配的公差配合，中心主轴孔的公差带选用过渡配合区间，既可以保证主轴装入时的定位精度，也不会出现过盈量太大导致装配困难、后期维护拆卸不便的问题。

　　座体的边角处都做了小尺寸的倒角处理，去除铣削加工产生的锐边毛刺，避免装配时划伤操作人员，也减少应力集中带来的座体开裂风险。在实际选型使用时，需要注意核对安装面的平面度，若安装面存在翘曲，锁紧螺栓后会导致中心孔变形，引发主轴卡滞、运转发热的问题；同时要保证中心高与配套部件的误差控制在0.05mm以内，避免额外的偏心载荷加剧轴承磨损。这类安装座相比分体式抱箍结构，整体刚性更好，承载能力更强，适合中低速、有一定径向载荷的主轴安装场景，不需要额外加工定位止口就能获得不错的定位精度，能有效减少现场装配的调整工作量。
