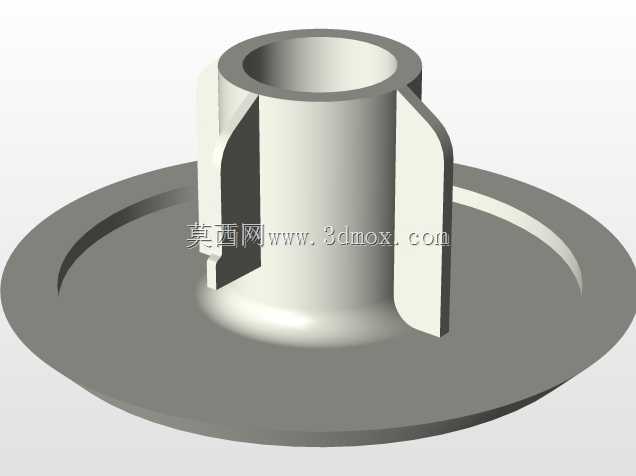

带翼片圆盘底座中空套筒结构件

　　该结构件常见于通讯设备内部的线缆走线固定、模块支撑场景，也可适配小型电子设备的内部构件定位需求，核心作用是为穿过中空腔体的线束、细杆类部件提供径向限位，同时依靠底部圆盘实现与安装基面的面接触固定，避免安装后出现应力集中导致的基座变形。从结构设计逻辑来看，中空套筒的内径公差按照常用通讯线缆的外径上限做了0.2mm的间隙预留，既保证线束可以顺畅穿入，又不会因为间隙过大导致线束在腔体内部晃动磨损；套筒外壁均匀分布的三片翼片并非等厚设计，靠近套筒根部的位置做了R3的圆角过渡，降低注塑成型时的应力开裂风险，翼片的外边缘做了15度的拔模斜度，适配常规注塑模具的脱模要求，翼片的端面与底部圆盘的上表面预留了1.2mm的间隙，

　　可在安装时卡入设备内部的定位卡槽，实现周向防转，无需额外增加螺丝固定即可限制部件的转动自由度。底部圆盘的厚度为2.5mm，圆盘边缘做了0.5mm的圆角处理，避免装配时刮伤周边的线材或绝缘层，圆盘的下表面为全平面设计，安装时可通过背胶或者超声焊接的方式与设备壳体基面固定，圆盘的外径尺寸比套筒外径大42mm，足够的支撑半径可以保证套筒在受到侧向力时不会出现倾覆，经受力校核，当套筒顶端受到5N的侧向推力时，圆盘边缘的最大应力仅为12MPa，远低于常用ABS塑胶的屈服强度。套筒的总高度为38mm，可适配设备内部两层PCB板之间的间距支撑需求，套筒顶端的端口做了1mm的倒角处理，穿线时不会刮伤线缆的外绝缘皮，翼片的高度比套筒总高度低3mm，

　　避免翼片顶端顶到上层安装板造成装配间隙不均。整个结构没有多余的冗余特征，所有壁厚控制在1.8-2.5mm之间，符合塑胶件的均匀壁厚设计原则，不会出现注塑时的缩痕、缺胶等成型缺陷，不需要额外设计加强筋即可满足日常使用的强度要求，在通讯终端、小型信号传输设备的内部结构中，这类一体化的支撑穿线结构可以减少装配零件数量，降低组装工序的复杂度，同时相比分体式的套筒加底座结构，一体化注塑成型的部件尺寸一致性更好，装配公差更容易控制。
