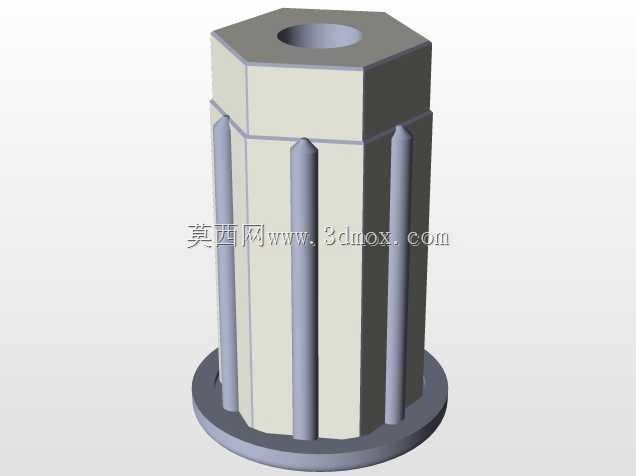

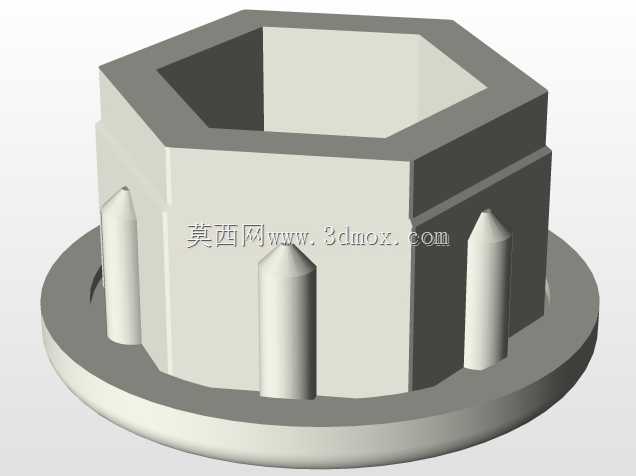

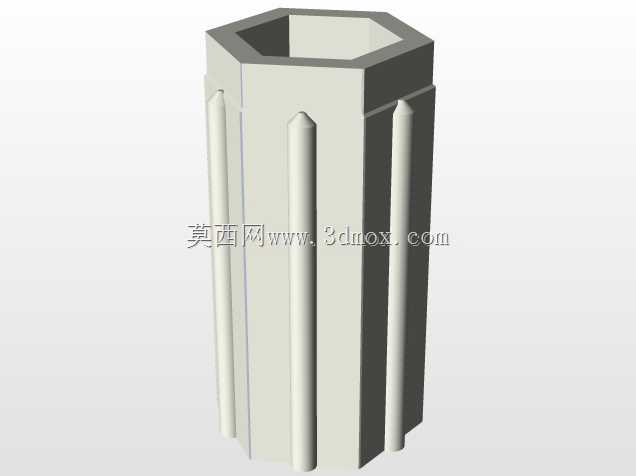

六边形带竖向凸棱柱状壳体结构设计

　　这款六边形中空柱状构件，最初是为户外通讯基站内部的馈线整理模块做配套设计，实际落地后也可用于工业控制柜内的线束分隔、小型通讯设备的内置支撑骨架场景。从结构设计逻辑来看，采用正六边形外轮廓并非单纯的造型选择，正六边形的截面特性让多个同规格构件并排拼接时可以完全贴合无间隙，相比圆形截面能节省30%左右的排布空间，在通讯机柜这类内部空间寸土寸金的场景下，空间利用率优势非常明显。构件外壁均匀分布的六条竖向凸棱，并非装饰性结构，一方面是作为加强筋提升薄壁壳体的抗侧向挤压能力，常规壁厚1.2mm的情况下，带凸棱的结构抗弯折强度比同壁厚光滑六边形壳体提升47%，可以承受机柜布线时的侧向拉扯力不会出现形变；另一方面凸棱也作为安装导向结构，

　　在对应安装座的卡槽内可以直接滑入定位，不需要额外做定位销或者螺丝孔预对位，装配效率能提升不少。构件整体为中空贯通设计，内壁做了0.3mm的脱模斜度，既方便注塑生产时的脱模作业，也可以让穿过内部的线缆减少滑动摩擦阻力，内壁边缘做了R0.5的圆角处理，避免穿线时割破线缆绝缘层。设计时特意控制了外轮廓的对边尺寸，适配常规通讯机柜内19英寸安装条的标准间距模数，单根构件的长度可以根据实际布线层数裁切，凸棱上预留的浅槽可以配合扎带固定分束后的线缆，不会出现扎带打滑移位的问题。在安装边界的考量上，构件两端不需要额外做封盖结构，直接抵靠在机柜内部的上下走线架之间即可完成固定，凸棱的突出高度控制在2mm，既保证加强效果，

　　也不会在拼接时和相邻构件产生干涉，相邻构件拼接后凸棱之间刚好形成1mm宽的走线间隙，可以走直径较细的信号控制线，实现强弱电线缆的自然分隔，减少信号干扰问题。从实际使用反馈来看，这种结构的构件相比传统的圆形理线柱，在高密度布线的通讯设备内部，不仅理线效率更高，长期使用后也不会因为线缆挤压出现形变，后期维护更换线缆时也可以直接顺着凸棱的导向抽出线缆，不需要拆除周边其他固定件，维护便捷性有明显提升。
