数控切割卷键三星NOTE3加工工装夹具

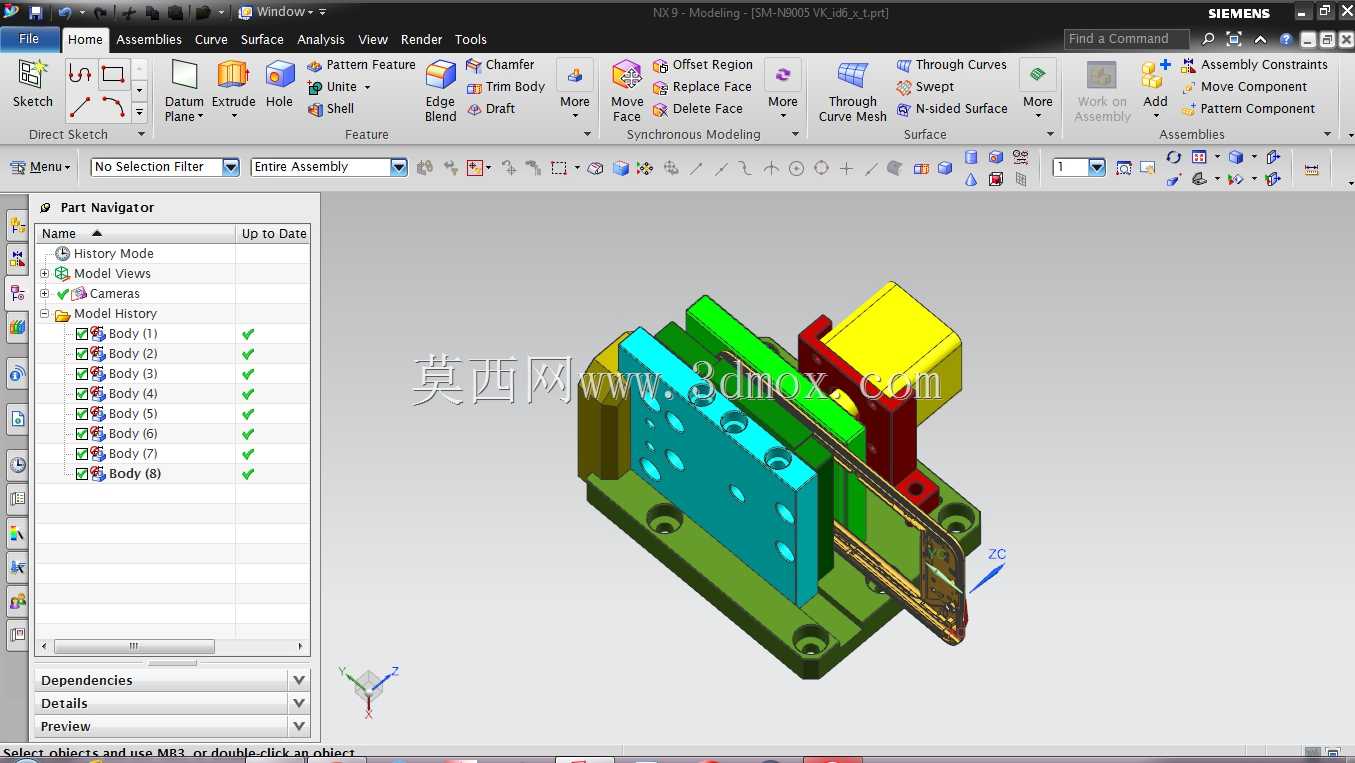

　　这套工装夹具主要应用于消费电子零部件的CNC精加工作业场景，针对三星NOTE3对应结构件的卷键切割工序做专属定位设计，解决小尺寸薄壁通讯类零件加工过程中易变形、装夹定位偏差、批量加工一致性差的实际生产问题。整套夹具采用底板叠加分层定位的结构设计，底座设置四个带安装沉孔的固定位，可直接锁紧在CNC机床工作台的T型槽上，安装边界完全适配常规三轴加工中心的工作台装夹范围，不需要额外加装过渡垫板即可完成固定，减少装夹累计误差。夹具体的定位面按照待加工NOTE3卷键组件的外形轮廓做仿形铣削，不同颜色的分层结构分别对应不同的定位功能：青蓝色带密集孔位的板块为主要定位支撑面，孔位同时兼顾排屑与加工避让，避免铣刀走刀过程中与夹具发生干涉；

　　绿色长条结构为侧向压紧基准，配合红色的快速压块组件，可在零件放入定位槽后快速完成侧向锁紧，不需要额外拧动多组螺栓，大幅缩短单件装夹的辅助时间。黄色块状结构为端部限位块，严格控制零件装入的轴向位置，保证每一次装夹的加工原点完全重合，批量加工时不需要反复对刀找正。设计过程中充分考虑了CNC加工的切削受力方向，所有压紧点的位置都避开了刀具走刀路径，同时对应零件薄壁位置做了实心支撑，减少切削力带来的零件弹刀变形，保证卷键切割位置的尺寸精度与表面粗糙度。夹具的导向部位做了圆角过渡处理，方便操作人员快速上下料，不会因为尖锐棱角刮伤待加工零件的外观面。整套结构没有冗余的设计部件，所有组成零件都可通过常规铣削、钻孔工艺完成加工，制造成本低，

　　维护方便，长期使用后如果定位面出现磨损，只需要更换对应的分层板块即可，不需要整体报废重做，适配通讯类零部件小批量多批次的加工生产需求，装夹完成后可一次性完成卷键部位的切割、倒角等多道加工工序，有效提升加工效率与成品合格率。
