带伺服驱动的辊式对流输送称重装置

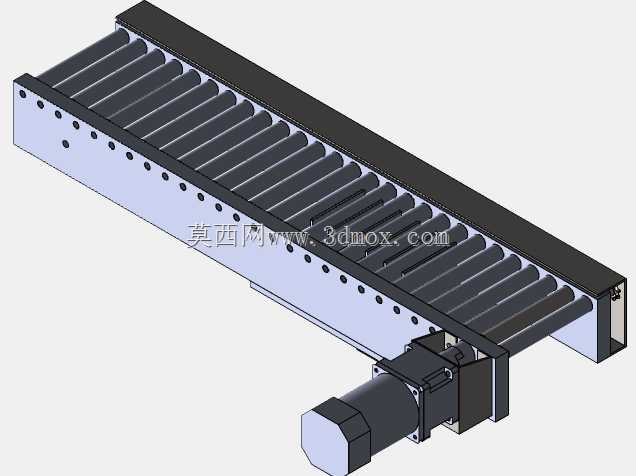

　　在自动化生产线的物料流转环节，这类带称重功能的辊式对流输送结构常被布置在分拣工位、成品出库段或是工艺制程的重量校验节点，用来在物料连续输送的过程中同步完成重量数据采集，无需额外将物料搬离输送线单独称重，能大幅缩减工序间的辅助等待时间。从结构设计逻辑来看，整套装置采用单侧伺服电机直连驱动的布局，驱动端通过连接法兰与辊道侧梁刚性固定，动力传递路径短，传动间隙小，能精准控制辊道的启停与输送速度，适配不同节拍的产线需求。辊道主体采用等间距平行排布的钢制辊筒，辊筒两端通过轴承座固定在两侧的安装梁上，侧梁上预留了多组等距的安装孔位，既可以根据实际输送物料的底面尺寸调整辊筒间距，也能方便整套装置与上下游输送段进行拼接固定，

　　安装时只需对齐两侧梁的安装基准面，通过螺栓锁紧即可完成对接，无需复杂的现场调校。侧梁上沿布置的黑色挡边结构，主要作用是限制输送过程中物料的横向位移，避免物料在输送尤其是称重过程中出现偏斜、卡滞甚至掉落的情况，挡边的高度设计参考了常规输送箱体的底面到侧边的高度区间，不会对物料的正常取放造成干涉。整套装置的安装边界需要注意，驱动端的电机部分会向辊道主体侧方伸出一定长度，在做产线布局时需要预留对应的安装空间，避免与周边机架、护罩产生位置冲突；辊道的支撑面高度可以通过配套的支腿进行微调，保证与上下游设备的输送面处于同一水平高度，减少物料过渡时的磕碰。在功能实现上，辊筒下方预留了称重模块的安装空间，当物料输送到称重段时，辊道会短暂停转，

　　称重模块采集到的重量数据会实时上传到产线控制系统，完成重量校验后辊道重新启动，将物料输送到下一工位，对流式的辊道布局能让物料在输送过程中保持稳定的姿态，不会因为辊筒转动出现打滑偏移，保证重量采集的准确性。设计过程中对辊筒的径向跳动量做了严格控制，避免辊筒转动时的跳动影响称重传感器的采集精度，同时侧梁采用了刚性较好的型材焊接后加工的工艺，减少长期负载下的结构变形，保证整套装置的长期运行稳定性。
