管式螺旋物料输送给料设备结构设计

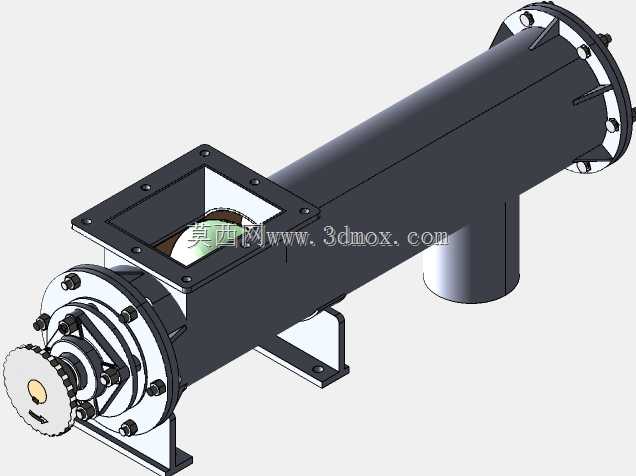

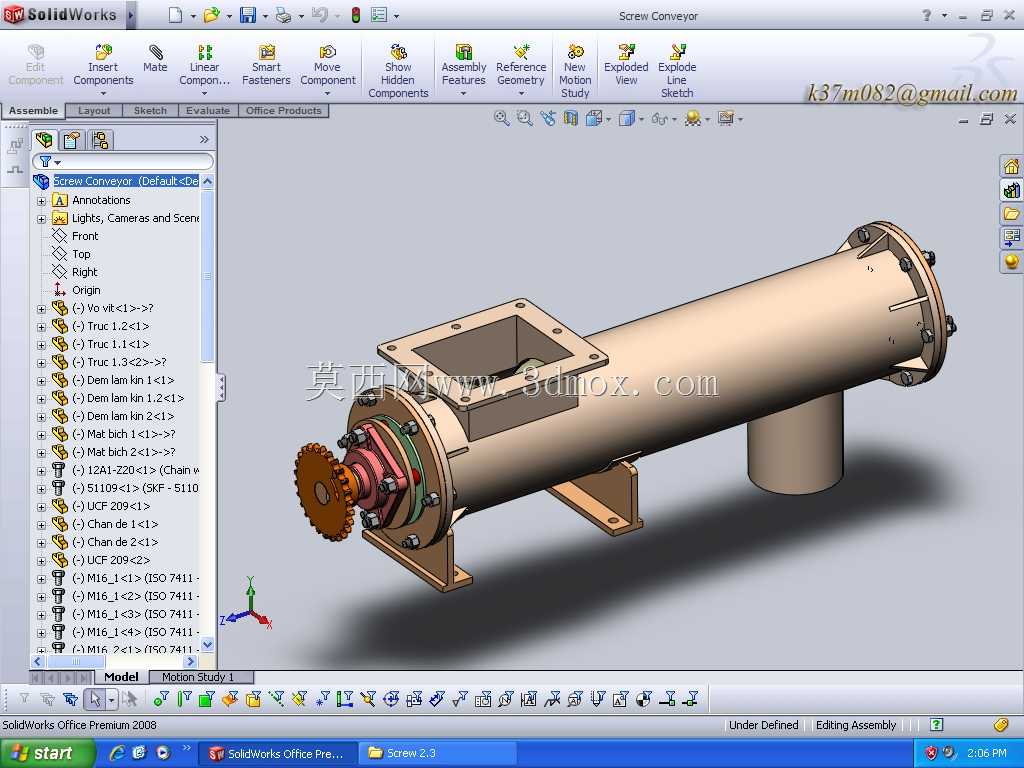

　　在粉体、小颗粒散料的连续输送作业场景里，这类管式螺旋给料结构是生产线上衔接料仓与下游工序的核心部件，常见于粮食加工、建材配料、化工粉体投料、食品原料输送等工况，核心作用是把上方料仓落下的散状物料，按照设定的输送速率稳定推送至出料口位置，避免物料架桥、下料不均的问题，同时封闭的管体结构可以减少输送过程中的粉尘外溢，适配有防尘要求的生产车间环境。从结构设计逻辑来看，整体采用卧式圆筒形壳体作为物料输送的通道，壳体上方开设方形进料口，用于对接上方料仓的落料段，进料口的法兰边做了加厚处理，保证和料仓连接时的结构刚度，避免长期受料仓物料压力出现连接变形；壳体下方设置垂直向下的圆形出料口，位置靠近驱动端对侧，

　　确保物料推送至末端时可以顺利靠重力下落，不会在壳体内残留积料。驱动端布置在壳体一侧，通过链轮传动结构带动内部的螺旋轴转动，链轮外侧设置防护端盖，既可以避免传动部件卷入杂物，也能防止润滑脂外泄污染物料，端盖和壳体之间采用密封垫片加螺栓紧固的连接方式，适配有一定密封要求的粉料输送场景。螺旋轴和壳体之间的支撑采用两端带座轴承的结构，轴承座和壳体端板集成设计，减少额外的安装支架，同时在轴穿端板的位置设置填料密封结构，避免细粉料从轴缝泄漏。壳体下方设置两个对称的安装支脚，支脚带腰型安装孔，方便现场安装时调整设备的水平度，也能补偿安装基础的尺寸误差，支脚的高度经过核算，保证出料口下方有足够的空间接料或者对接下游设备的进料端。

　　内部的螺旋叶片采用等螺距连续叶片设计，针对常规流动性较好的颗粒、粉体物料可以实现稳定的匀速给料，叶片和壳体内壁之间预留了均匀的间隙，既避免叶片转动时刮蹭壳体内壁，也不会因为间隙过大造成物料残留。设计过程中重点校核了螺旋轴的挠度，确保长距离输送时轴的转动变形量在允许范围内，避免转动过程中出现叶片碰壳的问题，同时传动端的链轮传动比匹配常规工业减速电机的输出转速，可根据实际给料量需求选配不同功率的驱动单元，适配不同产能的生产线需求。整个设备的安装边界需要预留驱动端的检修空间，方便后期更换密封件、维护轴承部件，壳体的整体长度可以根据现场的输送距离需求做对应调整，进料口的尺寸也可以根据上方料仓的出料口尺寸做适配修改，具备较强的工况适配性。
