九十度直角换向传动变速机构结构

　　这类直角换向变速结构常被用于空间布局受限的传动场景中，当动力输入轴与输出轴需要呈90度交错布置，同时需要匹配特定转速比时，该类结构可以替代传统锥齿轮组，在低速轻载的传动链路里完成动力的转向与变速传递。从实际应用场景来看，这类结构常见于小型轻工设备的动力传递端、手动操作的工装夹具传动端、小型自动化设备的工位动力换向单元，部分定制化的小型输送线转角位置也会采用类似结构，避免锥齿轮加工装配精度要求高、小模数锥齿轮采购成本高的问题。

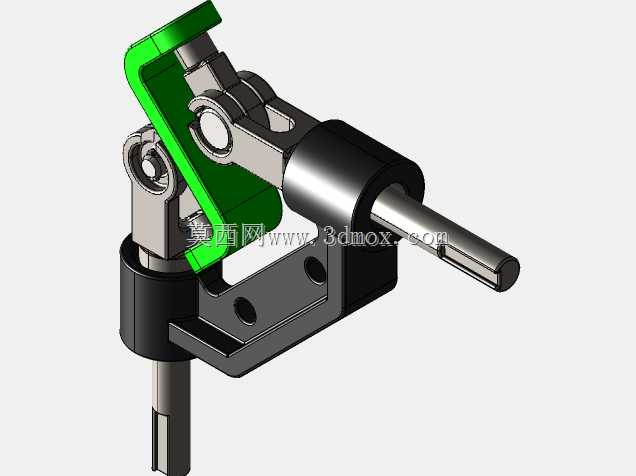

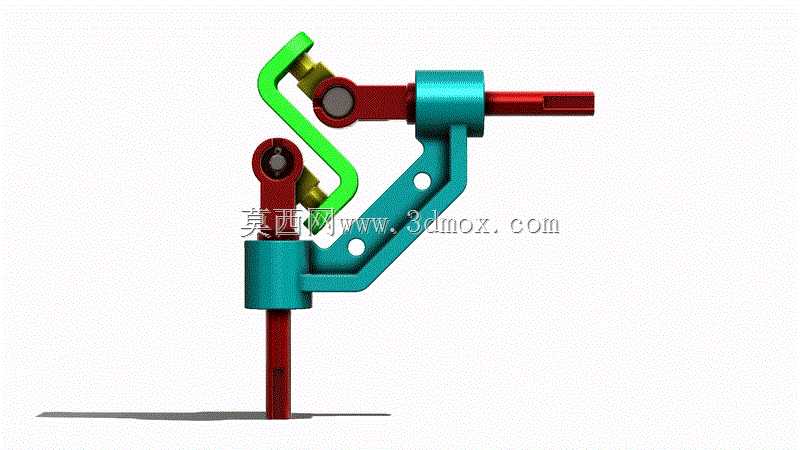

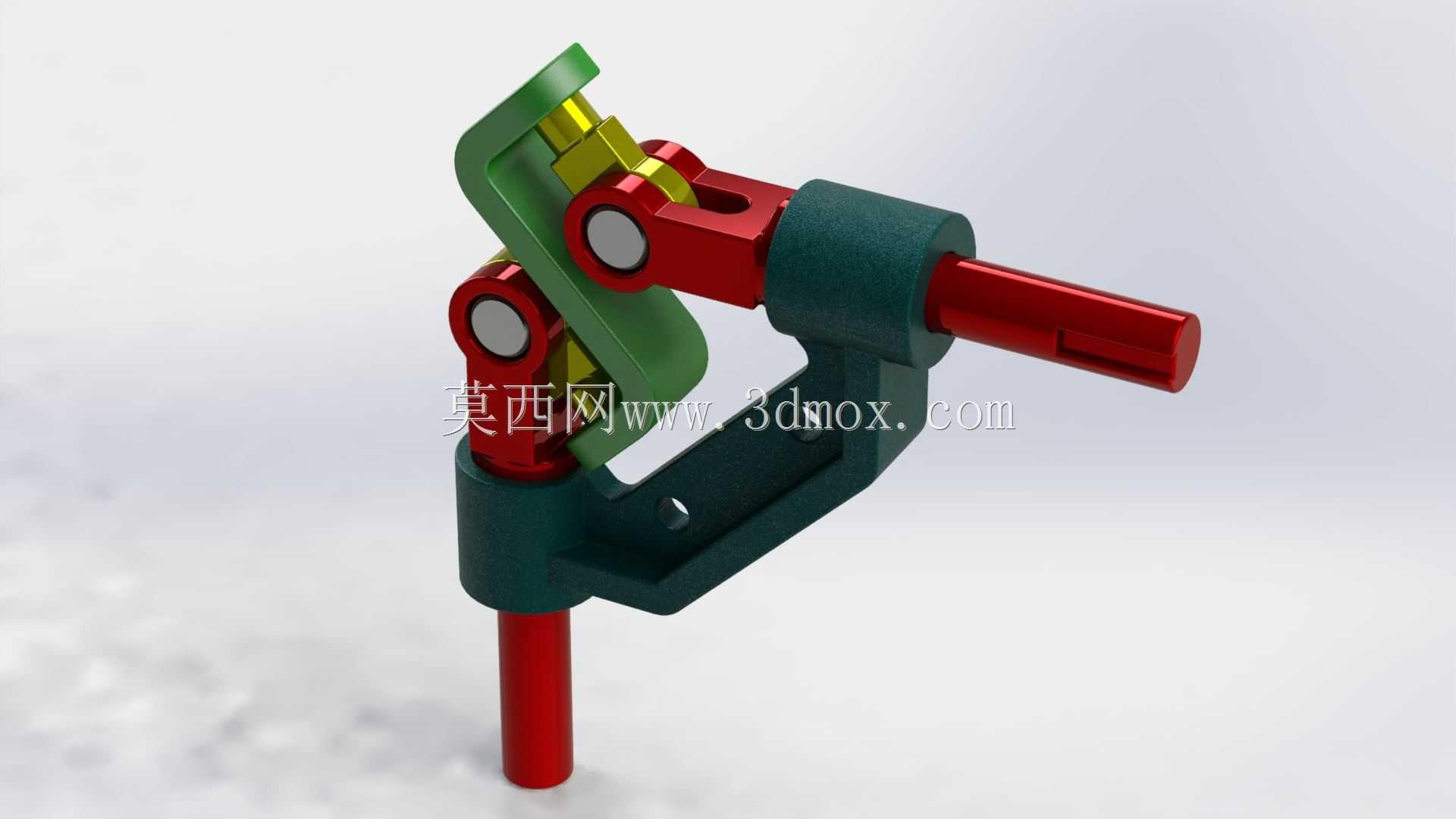

　　从功能特性上看，该结构通过带槽的曲面传动臂与两端带滚子的摆臂配合，将竖直方向输入轴的旋转运动，转换为水平方向输出轴的往复或定比旋转输出，传动过程中滚子与曲面槽的接触为滚动摩擦，相比滑动摩擦的槽轮结构磨损量更小，传动效率更高，同时曲面槽的型线经过优化，在传动换向位置不存在刚性冲击，运行过程的噪音控制表现优于同尺寸的锥齿轮换向结构。结构的支撑部分采用一体式弯折的铸铝支架，两个轴套位置直接集成在支架本体上，不需要额外加工轴承安装座，减少了装配时的同轴度调整工序，支架上预留的两个安装孔可以直接通过螺栓固定在设备的安装基板上，不需要额外设计转接安装板。

　　设计思路上，该结构优先考虑了小空间下的安装适配性，整体结构的外轮廓没有突出的尖锐结构，所有运动部件都被限制在支架的轮廓范围内，不会出现运动过程中与周边设备部件干涉的问题。输入轴与输出轴的轴伸端都采用标准的扁位结构，可以直接配套标准的联轴器或者手轮，不需要额外加工轴端连接结构。曲面传动臂与输出轴采用过盈配合加顶丝固定的方式，装配时可以根据实际安装需求调整传动臂的初始角度，适配不同的初始行程位置需求。两端的滚子采用标准的微型滚针轴承，磨损后可以直接采购标准件替换，不需要定制专用的接触部件，后期维护成本更低。

　　从安装边界来看，竖直输入轴的轴伸长度预留了足够的安装空间，可以适配不同厚度的设备安装面板，水平输出轴的轴伸长度匹配常用的小型联轴器安装尺寸，支架的安装孔位间距符合通用的小型传动部件安装孔距标准，可以直接替换同安装尺寸的其他换向传动部件，不需要改动设备的原有安装基板结构。传动过程中，该结构的传动比由曲面槽的轮廓曲线决定，可以根据实际的转速输出需求调整槽道的曲率变化，实现不同的变速比输出，不需要更换齿轮等传动零件，适配性更强。在轻载手动操作的场景下，该结构的操作手感顺畅，没有卡滞点，相比齿轮传动的结构，不会出现齿侧间隙带来的空程问题，定位精度更有保障。
