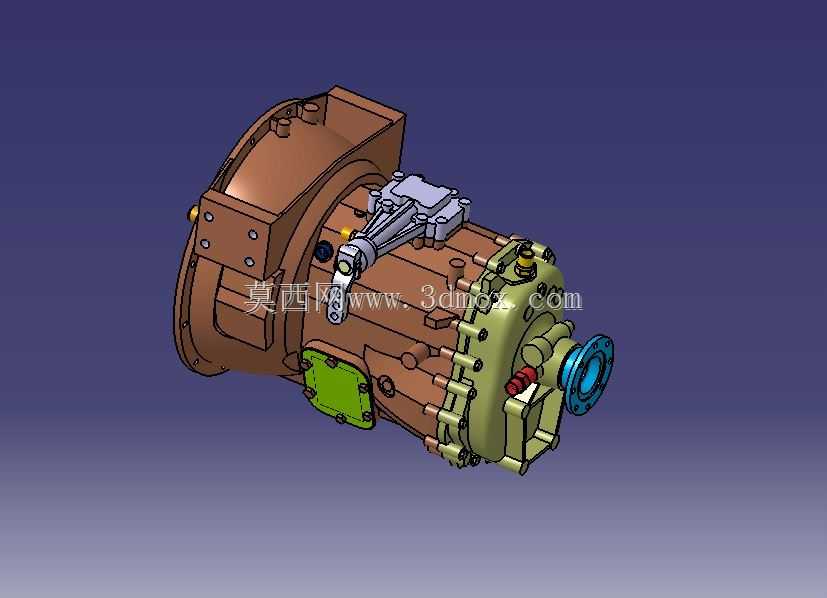

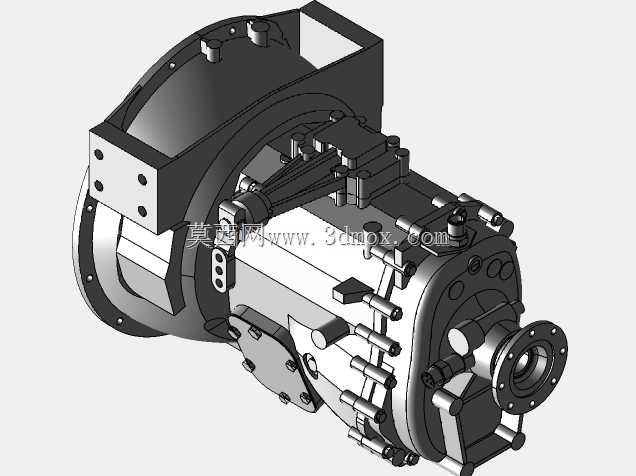

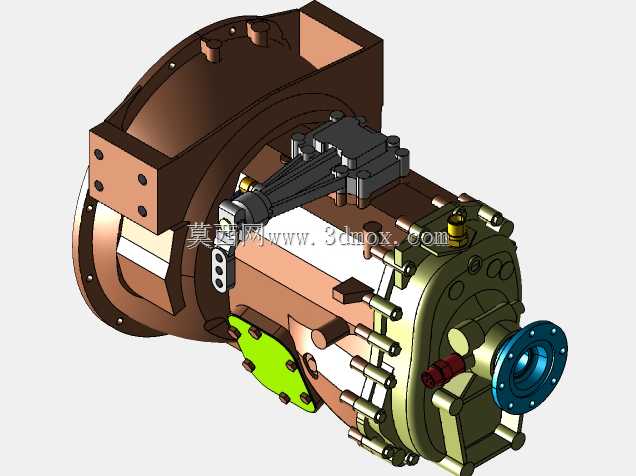

商用车用ZFS542手动变速箱结构

项目分类:变速器 发布时间:2022-07-14 ID:677198
  • 商用车用ZFS542手动变速箱结构
  • 商用车用ZFS542手动变速箱结构
  • 商用车用ZFS542手动变速箱结构

  在商用车动力传动系统的匹配选型中,变速箱作为衔接发动机输出端与驱动桥的核心部件,其结构合理性直接决定整车动力传递效率、换挡平顺性与复杂工况下的承载可靠性。本次呈现的ZFS542变速箱结构,主要适配总质量12-18吨级的中型载货汽车、公路客运客车以及专用作业底盘,覆盖城际物流、中短途客运、市政作业等多种商用场景,能够匹配额定扭矩输出在500-550N·m区间的柴油发动机,满足国五及以上排放阶段的商用车动力匹配需求。

  从实际装车用途来看,该款变速箱承担着发动机输出扭矩的变速变矩功能,通过不同挡位齿轮副的切换,改变传动比范围,让发动机始终处于合理的工况区间运转,既可以在车辆起步、爬坡工况下放大输出扭矩,提供足够的驱动附着力,也能在高速巡航工况下降低发动机转速,减少燃油消耗与运转磨损。同时变速箱自带的倒挡结构可以实现车辆反向行驶,空挡状态能够切断动力传输,满足车辆临时停车、发动机怠速运转时的动力断开需求,配合离合器组件可实现平顺的挡位切换,避免动力接合时的冲击对传动系统零部件造成损伤。

  从结构功能特性来看,该变速箱采用主副箱组合式的传动布局,主箱为常规的斜齿轮常啮合传动结构,斜齿轮的啮合重合度更高,传动过程中载荷分布更均匀,相比直齿轮能够有效降低啮合噪音,提升高速运转状态下的传动平稳性,同时齿轮齿面均做了渗碳淬火处理,齿面硬度可达HRC58-62,芯部保持足够韧性,能够承受频繁换挡与大扭矩冲击下的载荷,避免齿面出现点蚀、断齿等失效问题。副箱采用行星齿轮减速结构,结构紧凑的同时能够实现高低挡的快速切换,扩展整体传动比范围,让变速箱在有限的轴向尺寸内实现更多挡位的传动比覆盖,减少主箱齿轮的数量与尺寸,降低整体总成重量。箱体外侧集成了换挡操纵机构、取力器安装接口与各类传感器安装位,换挡操纵机构采用机械连杆式的换挡拨叉结构,拨叉与同步器齿套的配合间隙控制在0.2-0.4mm区间,既保证换挡过程中齿套滑动顺畅无卡滞,也避免间隙过大导致的挡位脱挡、跳挡问题;取力器接口可以匹配液压泵、高压水泵等附加动力输出装置,满足自卸车、洒水车、高空作业车等专用车辆的上装动力取力需求,无需额外改装传动结构。箱体结合面均采用密封胶条加平面密封的工艺,能够承受变速箱内部齿轮油的工作压力,避免出现渗油、漏油问题,同时箱体上设置的透气阀可以平衡箱体内外气压差,避免长时间高负荷运转时箱体内温度升高、气压上升导致的密封件失效。

  从设计思路层面,该款变速箱的建模过程完全遵循实际装车的尺寸链要求,首先确定输入轴与输出轴的同轴度基准,输入轴端的离合器壳体连接止口尺寸严格匹配对应发动机的飞轮壳安装尺寸,止口的同轴度公差控制在Φ0.05mm以内,端面跳动公差不大于0.03mm,保证与发动机对接时的装配精度,避免输入轴出现偏磨问题。各挡位齿轮的中心距按照传动比与模数计算确定,齿轮模数根据最大传递扭矩选取,保证齿根弯曲强度与齿面接触强度满足1.5倍额定扭矩的过载考核要求;同步器采用锁环式惯性同步器结构,同步环的锥面摩擦材料采用铜基粉末冶金材质,摩擦系数稳定,耐磨性能优异,能够保证换挡过程中转速快速同步,减少换挡冲击,降低驾驶员的操作强度。箱体的加强筋布局按照有限元分析的应力分布结果设置,在轴承安装位、箱体结合面、吊装点等应力集中区域增加加强筋厚度,在保证整体结构刚度满足要求的前提下,尽可能减少箱体的壁厚,降低整体总成重量,实现轻量化设计。

  从安装边界与外形尺寸来看,该变速箱整体轴向长度控制在720mm左右,最大外轮廓直径为380mm,能够适配多数中型商用车的车架内侧安装空间,不会与车架纵梁、排气管、燃油箱等周边部件发生运动干涉。输入轴采用花键连接结构,花键参数为矩形花键,齿数与尺寸匹配常用的商用车离合器从动盘花键毂,输出轴端的法兰盘连接尺寸匹配对应吨位驱动桥的传动轴万向节,可直接对接标准规格的传动轴总成,无需额外制作转接法兰。箱体上的安装支脚位置按照商用车通用的悬置安装间距设计,悬置软垫的安装平面保持水平,能够匹配常规的变速箱悬置支架,减少整车匹配时的改装工作量。侧面的换挡摇臂转动角度范围与各挡位位置一一对应,空挡位置时摇臂处于中间行程位置,各挡位的换挡行程控制在30-40mm区间,匹配常规的商用车换挡连杆操纵系统,驾驶员在驾驶室内的换挡杆操作行程处于合理范围,不会出现换挡杆干涉周边内饰部件的问题。建模过程中所有运动部件均保留了实际的运动间隙,齿轮啮合侧隙控制在0.15-0.3mm区间,轴承与轴、轴承与箱体安装孔的配合公差按照实际装配要求设置,能够直接用于传动系统的运动仿真、装配干涉检查以及教学演示场景,为商用车传动系统的选型匹配、结构改装提供准确的三维数据参考。
