这套辊道输送结构在车间布局里承担的是工件、托盘或箱体在工位之间的水平转运任务,常见于装配线末端、包装段衔接、仓储分拣区以及机加工工序之间的过渡段。它不像皮带输送那样依赖摩擦带面承托,而是靠一排平行布置的金属辊筒逐点支撑载荷,工件底面只要平整、刚性足够,就能在辊面上顺畅推移,既可以由人工推送,也很容易对接动力驱动段、阻挡气缸或移栽机构,扩展成自动化物流线的一段。

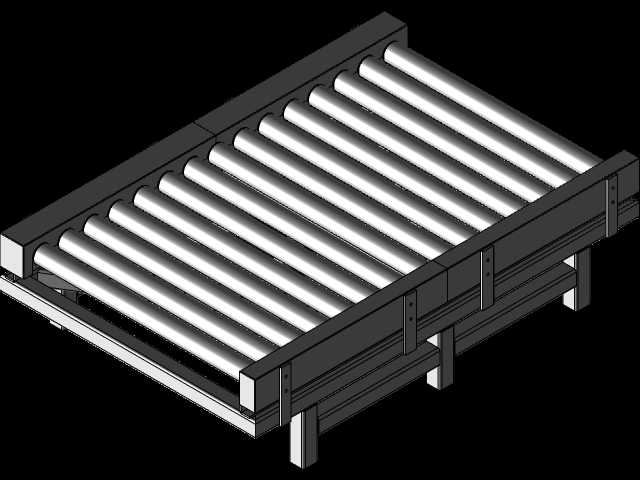

从结构上看,整机主体由两侧纵向机架、横向支撑梁、多根平行辊筒以及底部支腿组成。辊筒沿输送方向等距排列,间距的选取直接关系到被输送物的最小底面尺寸——工件在任意位置至少要同时压在三根辊筒上,才能避免卡滞或下陷。机架采用型钢或折弯板材拼焊而成,两侧梁既承担辊筒端部的安装定位,又构成整机的主要抗弯框架;底部横撑把左右机架连成整体,支腿则把输送面抬到合适的操作高度,支腿间距和截面规格需要按满载工况下的挠度来校核,避免长跨度段中部下沉。
设计这类设备时,首先要确定的是输送面宽度、辊筒直径和中心距。宽度方向要在工件外形两侧留出安全余量,防止偏载时刮碰机架;辊筒直径则随额定载荷增大而加粗,重载托盘段往往选用大直径厚壁辊筒,轻小件输送则可以用细辊筒加密排布。机架高度需要和前后工位的工作台、机械手取放高度保持一致,整条线的标高误差要控制在很小范围内,否则工件经过接缝处会出现颠簸。安装边界方面,设备落地要预留支腿地脚板的固定空间,两侧留出维护和接线通道,进料端与出料端还要考虑与转弯机、升降机或AGV接驳的过渡间隙。
辊筒端部的安装方式、轴承选型以及机架上的开孔定位,是三维建模时需要重点还原的细节:辊筒要能自由转动且轴向不窜动,机架孔位要保证所有辊筒轴线平行、顶面共面。模型把这些装配关系完整呈现出来,结构工程师可以直接在此基础上核对载荷分布、调整支腿位置,或叠加驱动链轮、减速电机等动力组件,演变成动力辊道线;产线规划人员也能据此评估设备占地、对接尺寸和工位排布,省去从二维图纸反复想象空间关系的麻烦。
